Waltco MPF-Series Models 233/234 Liftgate Parts Diagrams | Approximate Years Pre-2000

Legacy Waltco MPF-Series Models 233/234 Light-Duty parts diagrams

Use this legacy Waltco MPF-Series Models 233/234 liftgate parts diagram page to identify OEM components, review part callouts, and verify replacement parts for pre-2000 light-duty models.

    Compatibility and Purchasing Notice

    Although the information on this page is taken from an OEM lift gate manual, if you're unsure whether this data matches your exact model and year, PLEASE contact our team. Part numbers can vary by year - even within the same model - and we're always happy to confirm the correct parts for you.

    Have your liftgate serial number ready for faster assistance. Where to find it

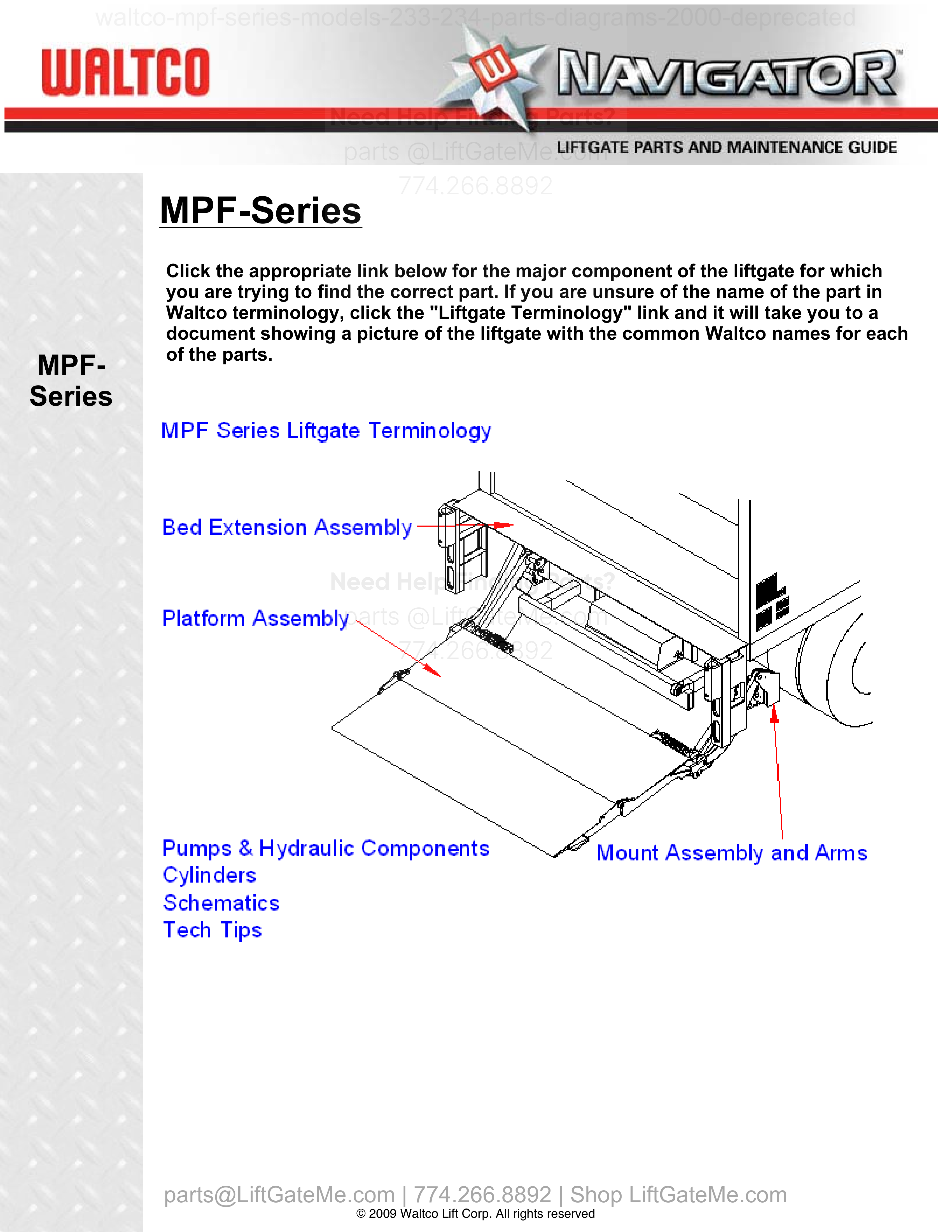

    OEM manual cover page

    OEM Manual Reference

    Waltco MPF-Series Models 233/234 Liftgate Parts Manual (Pre-2000)

    Approx. model coverage: pre-2000

    Source file: waltco__light-duty__mpf-series-models-233-234__parts-manual__2000-depricated__pm-waltco-mpf-series-nav-parts-manual-en-us-110603-original-85595__bc813d05.pdf

    Open original PDF
    i
    Page 1 — Full Manual Manual page 1
    Page 2 — Full Manual Manual page 2
    Page 3 — Full Manual Manual page 3
    Page 4 — Full Manual Manual page 4

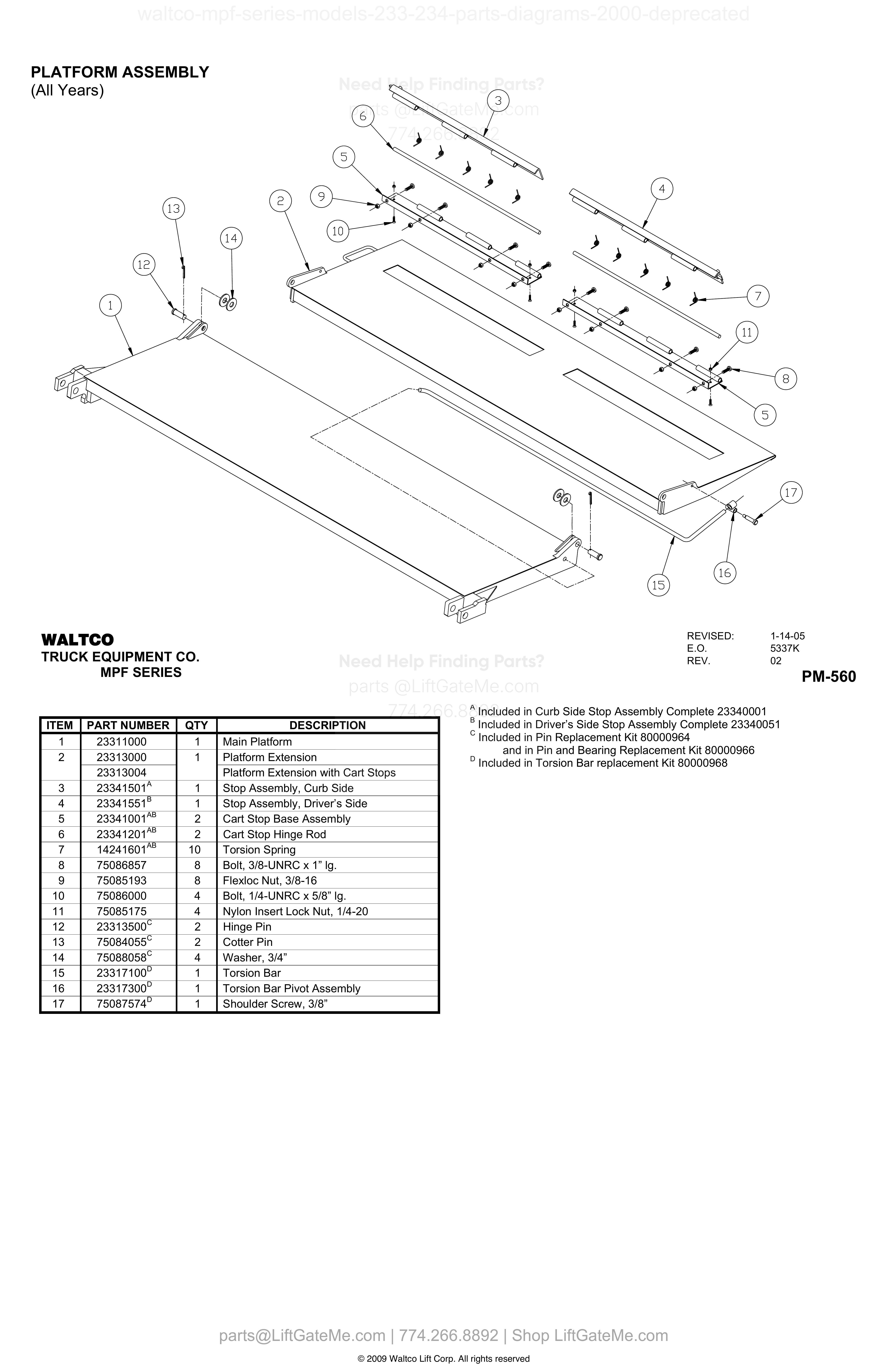

    PLATFORM ASSEMBLY

    PLATFORM ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 23311000 Main Platform
    View Item
    2 1 23313000 Platform Extension
    View Item
    2 23313004 Platform Extension with Cart Stops
    View Item
    3 1 23341501 A Stop Assembly, Curb Side
    View Item
    4 1 23341551 B Stop Assembly, Driver’s Side
    View Item
    5 2 23341001 A,B Cart Stop Base Assembly
    View Item
    6 2 23341201 A,B Cart Stop Hinge Rod
    View Item
    7 10 14241601 A,B Torsion Spring
    View Item
    8 8 75086857 Bolt, 3/8-UNRC x 1” lg.
    View Item
    9 8 75085193 Flexloc Nut, 3/8-16
    View Item
    10 4 75086000 Bolt, 1/4-UNRC x 5/8” lg.
    View Item
    11 4 75085175 Nylon Insert Lock Nut, 1/4-20
    View Item
    12 2 23313500 C Hinge Pin
    View Item
    13 2 75084055 C Cotter Pin
    View Item
    14 4 75088058 C Washer, 3/4”
    View Item
    15 1 23317100 D Torsion Bar
    View Item
    16 1 23317300 D Torsion Bar Pivot Assembly
    View Item
    17 1 75087574 D Shoulder Screw, 3/8”
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    i
    Page 6 — Full Manual Manual page 6

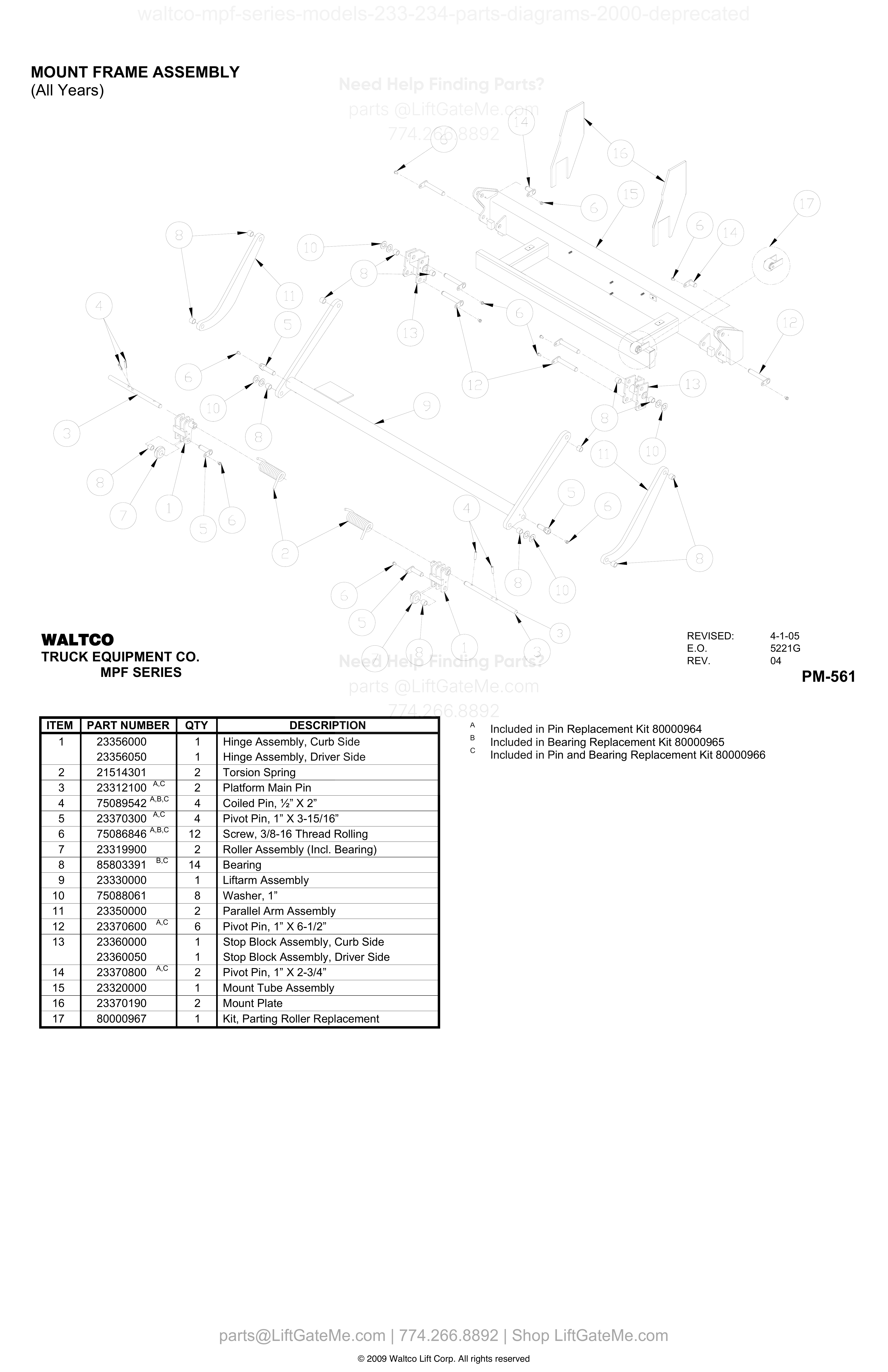

    MOUNT FRAME ASSEMBLY

    MOUNT FRAME ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 23356000 Hinge Assembly, Curb Side
    View Item
    1 1 23356050 Hinge Assembly, Driver Side
    View Item
    2 2 21514301 Torsion Spring
    View Item
    3 2 23312100 A,C Platform Main Pin
    View Item
    4 4 75089542^A,B,C Coiled Pin, ½” X 2”
    View Item
    5 4 23370300 A,C Pivot Pin, 1” X 3-15/16”
    View Item
    6 12 75086846^A,B,C Screw, 3/8-16 Thread Rolling
    View Item
    7 2 23319900 Roller Assembly (Incl. Bearing)
    View Item
    8 14 85803391 B,C Bearing
    View Item
    9 1 23330000 Liftarm Assembly
    View Item
    10 8 75088061 Washer, 1”
    View Item
    11 2 23350000 Parallel Arm Assembly
    View Item
    12 6 23370600 A,C Pivot Pin, 1” X 6-1/2”
    View Item
    13 1 23360000 Stop Block Assembly, Curb Side
    View Item
    13 1 23360050 Stop Block Assembly, Driver Side
    View Item
    14 2 23370800 A,C Pivot Pin, 1” X 2-3/4”
    View Item
    15 1 23320000 Mount Tube Assembly
    View Item
    16 2 23370190 Mount Plate
    View Item
    17 1 80000967 Kit, Parting Roller Replacement
    View Item

    i
    Page 8 — Full Manual Manual page 8

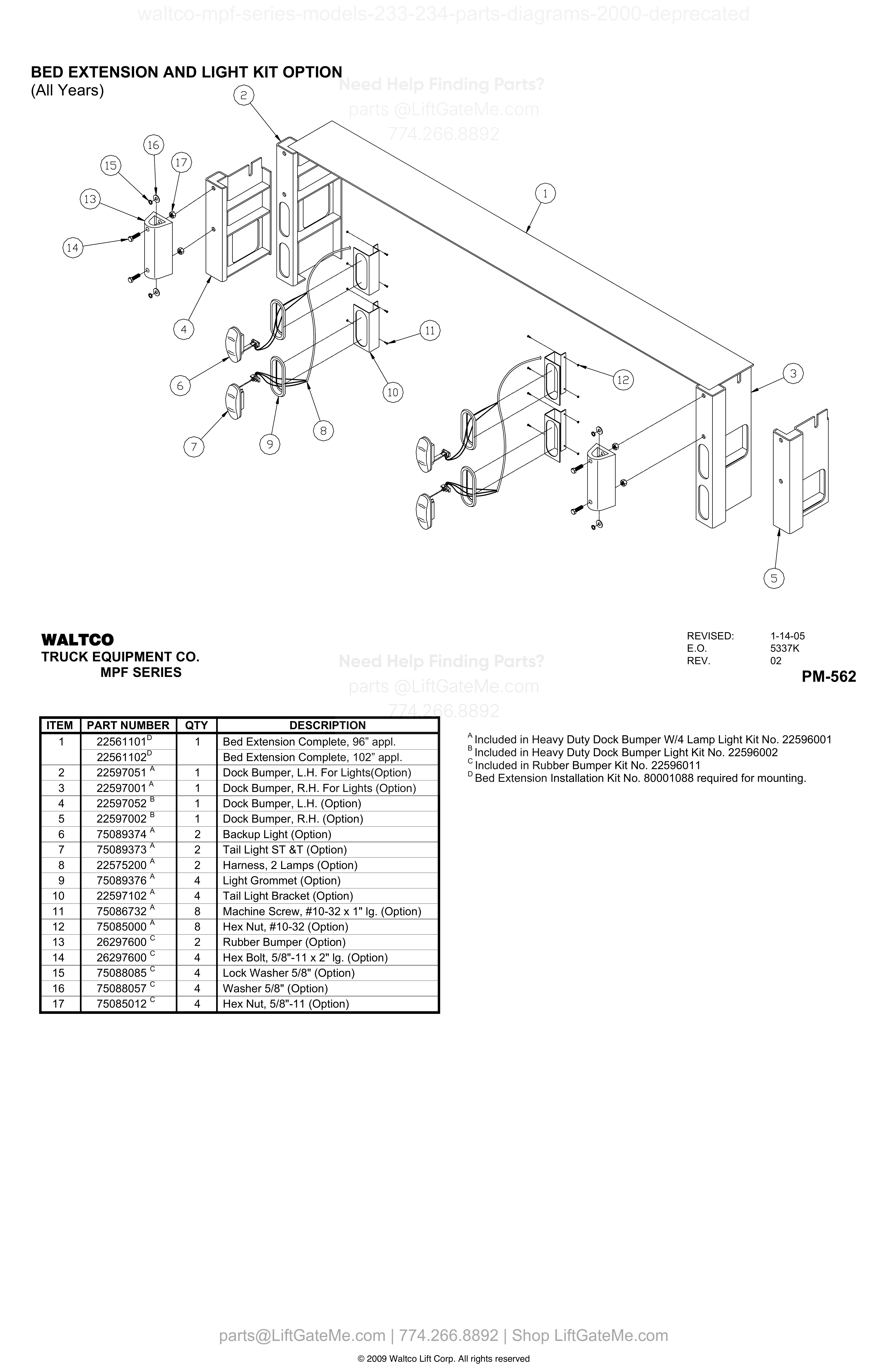

    BED EXTENSION AND LIGHT KIT OPTION

    BED EXTENSION AND LIGHT KIT OPTION diagram
    Item Qty Part Number Description Actions
    1 1 22561101 D Bed Extension Complete, 96” appl.
    View Item
    1 1 22561102 D Bed Extension Complete, 102” appl.
    View Item
    2 1 22597051 A Dock Bumper, L.H. For Lights(Option)
    View Item
    3 1 22597001 A Dock Bumper, R.H. For Lights (Option)
    View Item
    4 1 22597052 B Dock Bumper, L.H. (Option)
    View Item
    5 1 22597002 B Dock Bumper, R.H. (Option)
    View Item
    6 2 75089374 A Backup Light (Option)
    View Item
    7 2 75089373 A
    View Item
    8 2 22575200 A Harness, 2 Lamps (Option)
    View Item
    9 4 75089376 A Light Grommet (Option)
    View Item
    10 4 22597102 A Tail Light Bracket (Option)
    View Item
    11 8 75086732 A
    View Item
    12 8 75085000 A Hex Nut, #10-32 (Option)
    View Item
    13 2 26297600 C Rubber Bumper (Option)
    View Item
    14 4 26297600 C
    View Item
    15 4 75088085 C
    View Item
    16 4 75088057 C
    View Item
    17 4 75085012 C
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    i
    Page 10 — Full Manual Manual page 10

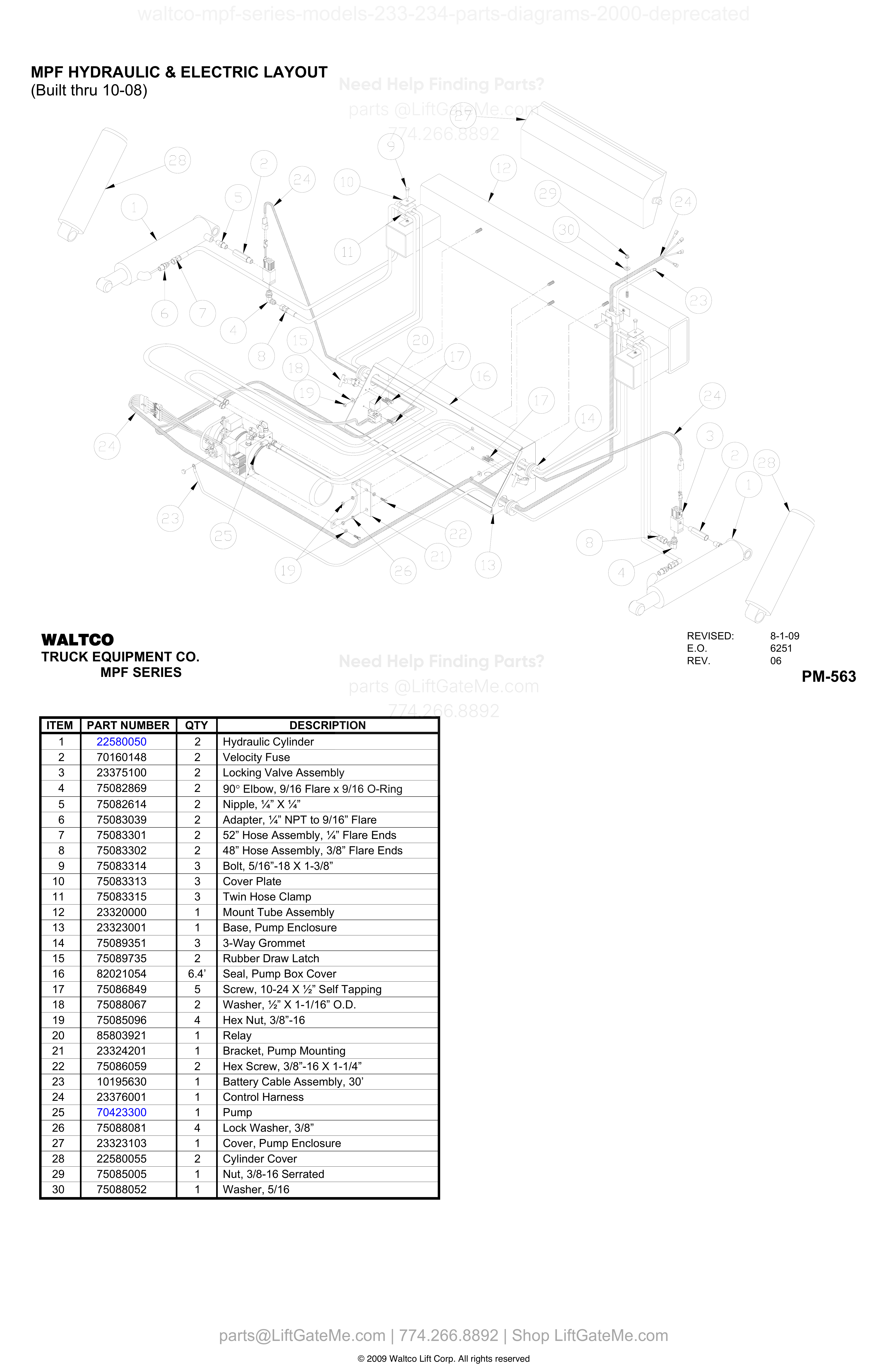

    MPF HYDRAULIC & ELECTRIC LAYOUT

    MPF HYDRAULIC & ELECTRIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 2 22580050 Hydraulic Cylinder
    View Item
    2 2 70160148 Velocity Fuse
    View Item
    3 2 23375100 Locking Valve Assembly
    View Item
    4 2 75082869 90° Elbow, 9/16 Flare x 9/16 O-Ring
    View Item
    5 2 75082614 Nipple, ¼” X ¼”
    View Item
    6 2 75083039 Adapter, ¼” NPT to 9/16” Flare
    View Item
    7 2 75083301 52” Hose Assembly, ¼” Flare Ends
    View Item
    8 2 75083302 48” Hose Assembly, 3/8” Flare Ends
    View Item
    9 3 75083314 Bolt, 5/16”-18 X 1-3/8”
    View Item
    10 3 75083313 Cover Plate
    View Item
    11 3 75083315 Twin Hose Clamp
    View Item
    12 1 23320000 Mount Tube Assembly
    View Item
    13 1 23323001 Base, Pump Enclosure
    View Item
    14 3 75089351 3-Way Grommet
    View Item
    15 2 75089735 Rubber Draw Latch
    View Item
    16 6.4’ 82021054 Seal, Pump Box Cover
    View Item
    17 5 75086849 Screw, 10-24 X ½” Self Tapping
    View Item
    18 2 75088067 Washer, ½” X 1-1/16” O.D.
    View Item
    19 4 75085096 Hex Nut, 3/8”-16
    View Item
    20 1 85803921 Relay
    View Item
    21 1 23324201 Bracket, Pump Mounting
    View Item
    22 2 75086059 Hex Screw, 3/8”-16 X 1-1/4”
    View Item
    23 1 10195630 Battery Cable Assembly, 30’
    View Item
    24 1 23376001 Control Harness
    View Item
    25 1 70423300 Pump
    View Item
    26 4 75088081 Lock Washer, 3/8”
    View Item
    27 1 23323103 Cover, Pump Enclosure
    View Item
    28 2 22580055 Cylinder Cover
    View Item
    29 1 75085005 Nut, 3/8-16 Serrated
    View Item
    30 1 75088052 Washer, 5/16
    View Item

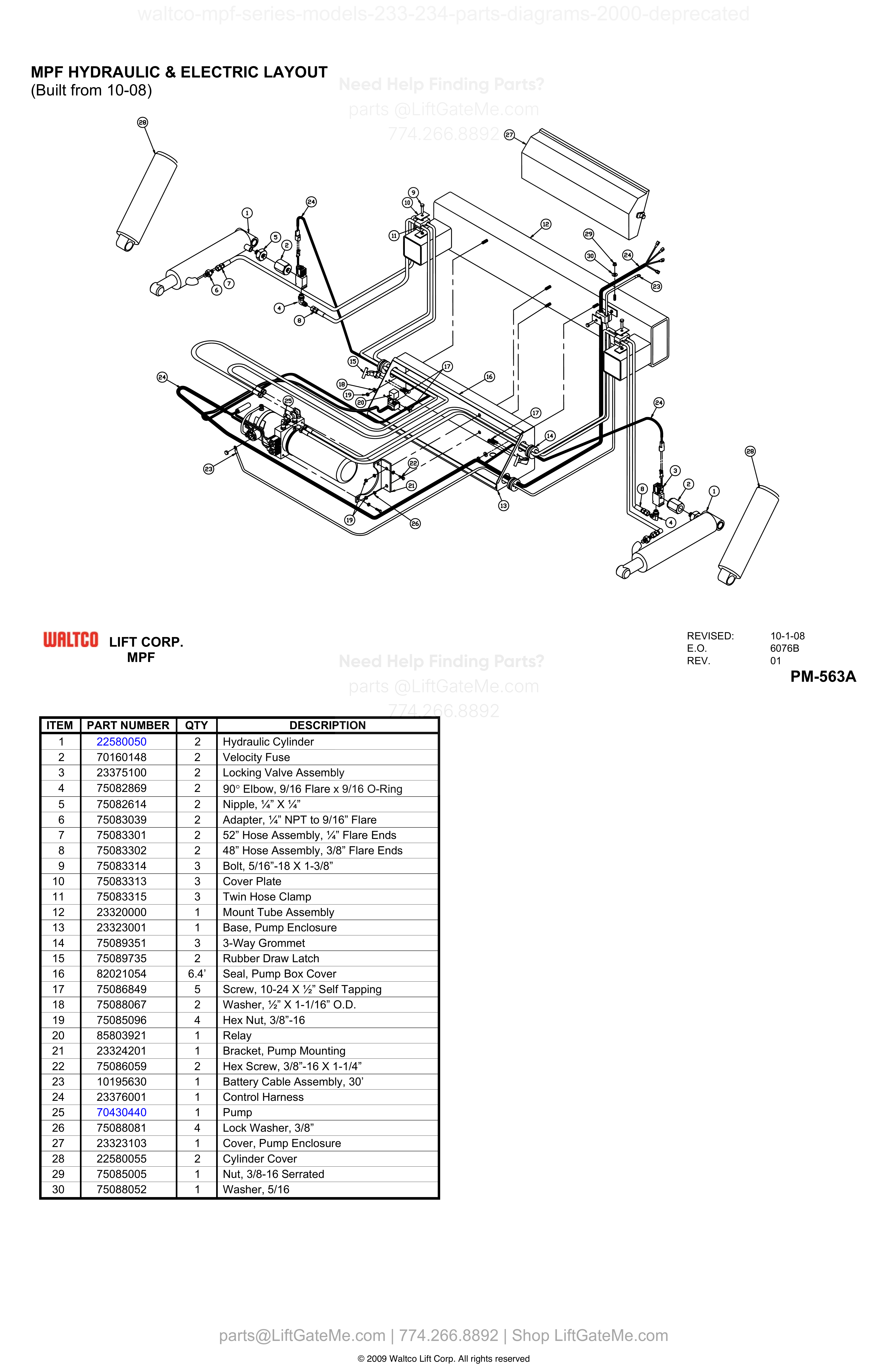

    MPF HYDRAULIC & ELECTRIC LAYOUT (Built from 10-08)

    MPF HYDRAULIC & ELECTRIC LAYOUT (Built from 10-08) diagram
    Item Qty Part Number Description Actions
    1 2 22580050 Hydraulic Cylinder
    View Item
    2 2 70160148 Velocity Fuse
    View Item
    3 2 23375100 Locking Valve Assembly
    View Item
    4 2 75082869 90° Elbow, 9/16 Flare x 9/16 O-Ring
    View Item
    5 2 75082614 Nipple, ¼” X ¼”
    View Item
    6 2 75083039 Adapter, ¼” NPT to 9/16” Flare
    View Item
    7 2 75083301 52” Hose Assembly, ¼” Flare Ends
    View Item
    8 2 75083302 48” Hose Assembly, 3/8” Flare Ends
    View Item
    9 3 75083314 Bolt, 5/16”-18 X 1-3/8”
    View Item
    10 3 75083313 Cover Plate
    View Item
    11 3 75083315 Twin Hose Clamp
    View Item
    12 1 23320000 Mount Tube Assembly
    View Item
    13 1 23323001 Base, Pump Enclosure
    View Item
    14 3 75089351 3-Way Grommet
    View Item
    15 2 75089735 Rubber Draw Latch
    View Item
    16 6.4’ 82021054 Seal, Pump Box Cover
    View Item
    17 5 75086849 Screw, 10-24 X ½” Self Tapping
    View Item
    18 2 75088067 Washer, ½” X 1-1/16” O.D.
    View Item
    19 4 75085096 Hex Nut, 3/8”-16
    View Item
    20 1 85803921 Relay
    View Item
    21 1 23324201 Bracket, Pump Mounting
    View Item
    22 2 75086059 Hex Screw, 3/8”-16 X 1-1/4”
    View Item
    23 1 10195630 Battery Cable Assembly, 30’
    View Item
    24 1 23376001 Control Harness
    View Item
    25 1 70430440 Pump
    View Item
    26 4 75088081 Lock Washer, 3/8”
    View Item
    27 1 23323103 Cover, Pump Enclosure
    View Item
    28 2 22580055 Cylinder Cover
    View Item
    29 1 75085005 Nut, 3/8-16 Serrated
    View Item
    30 1 75088052 Washer, 5/16
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

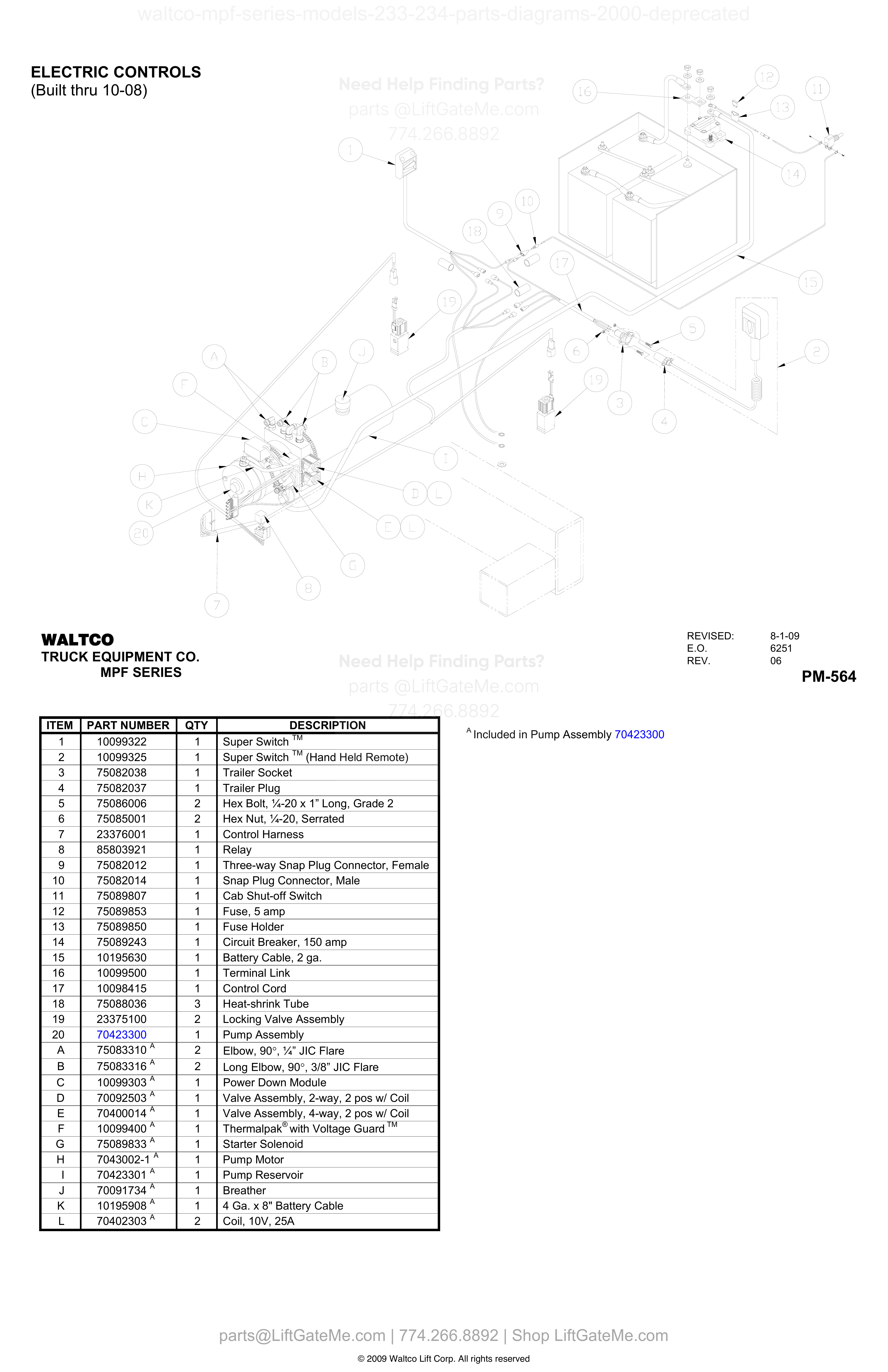

    ELECTRIC CONTROLS

    ELECTRIC CONTROLS diagram
    Item Qty Part Number Description Actions
    1 1 10099322 Super Switch™
    View Item
    2 1 10099325 Super Switch™ (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 2 75086006 Hex Bolt, ¼-20 x 1” Long, Grade 2
    View Item
    6 2 75085001 Hex Nut, ¼-20, Serrated
    View Item
    7 1 23376001 Control Harness
    View Item
    8 1 85803921 Relay
    View Item
    9 1 75082012 Three-way Snap Plug Connector, Female
    View Item
    10 1 75082014 Snap Plug Connector, Male
    View Item
    11 1 75089807 Cab Shut-off Switch
    View Item
    12 1 75089853 Fuse, 5 amp
    View Item
    13 1 75089850 Fuse Holder
    View Item
    14 1 75089243 Circuit Breaker, 150 amp
    View Item
    15 1 10195630 Battery Cable, 2 ga.
    View Item
    16 1 10099500 Terminal Link
    View Item
    17 1 10098415 Control Cord
    View Item
    18 3 75088036 Heat-shrink Tube
    View Item
    19 2 23375100 Locking Valve Assembly
    View Item
    20 1 70423300 Pump Assembly
    View Item
    A 2 75083310 A Elbow, 90°, ¼” JIC Flare
    View Item
    B 2 75083316 A Long Elbow, 90°, 3/8” JIC Flare
    View Item
    C 1 10099303 A Power Down Module
    View Item
    D 1 70092503 A Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    E 1 70400014 A Valve Assembly, 4-way, 2 pos w/ Coil
    View Item
    F 1 10099400 A Thermalpak® with Voltage Guard™
    View Item
    G 1 75089833 A Starter Solenoid
    View Item
    H 1 7043002-1 A Pump Motor
    View Item
    I 1 70423301 A Pump Reservoir
    View Item
    J 1 70091734 A Breather
    View Item
    K 1 10195908 A 4 Ga. x 8" Battery Cable
    View Item
    L 2 70402303 A Coil, 10V, 25A
    View Item

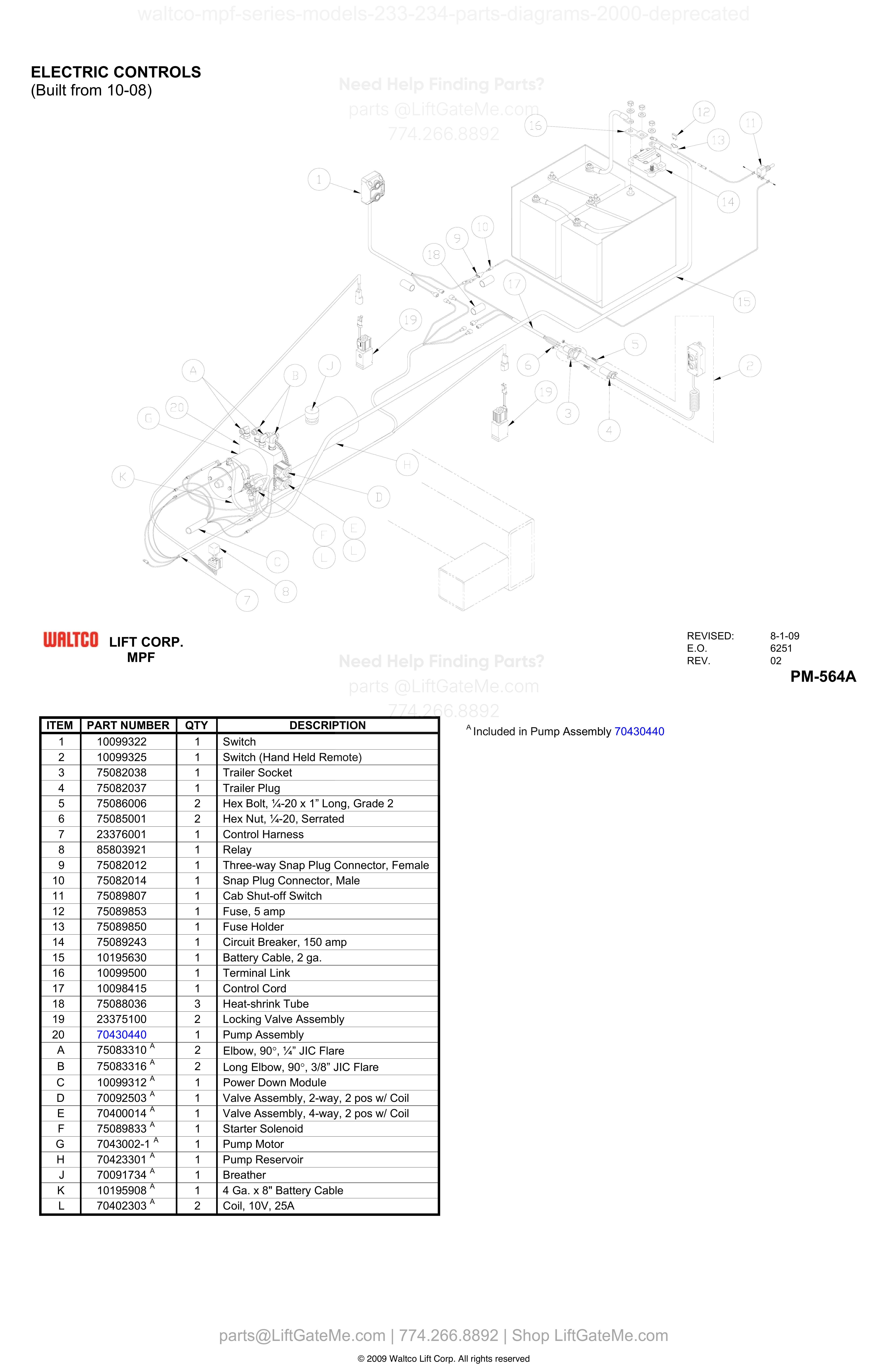

    ELECTRIC CONTROLS (Built from 10-08)

    ELECTRIC CONTROLS (Built from 10-08) diagram
    Item Qty Part Number Description Actions
    1 1 10099322 Switch
    View Item
    2 1 10099325 Switch (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 2 75086006 Hex Bolt, ¼-20 x 1” Long, Grade 2
    View Item
    6 2 75085001 Hex Nut, ¼-20, Serrated
    View Item
    7 1 23376001 Control Harness
    View Item
    8 1 85803921 Relay
    View Item
    9 1 75082012 Three-way Snap Plug Connector, Female
    View Item
    10 1 75082014 Snap Plug Connector, Male
    View Item
    11 1 75089807 Cab Shut-off Switch
    View Item
    12 1 75089853 Fuse, 5 amp
    View Item
    13 1 75089850 Fuse Holder
    View Item
    14 1 75089243 Circuit Breaker, 150 amp
    View Item
    15 1 10195630 Battery Cable, 2 ga.
    View Item
    16 1 10099500 Terminal Link
    View Item
    17 1 10098415 Control Cord
    View Item
    18 3 75088036 Heat-shrink Tube
    View Item
    19 2 23375100 Locking Valve Assembly
    View Item
    20 1 70430440 Pump Assembly
    View Item
    A 2 75083310 A Elbow, 90°, ¼” JIC Flare
    View Item
    B 2 75083316 A Long Elbow, 90°, 3/8” JIC Flare
    View Item
    C 1 10099312 A Power Down Module
    View Item
    D 1 70092503 A Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    E 1 70400014 A Valve Assembly, 4-way, 2 pos w/ Coil
    View Item
    F 1 75089833 A Starter Solenoid
    View Item
    G 1 7043002-1 A Pump Motor
    View Item
    H 1 70423301 A Pump Reservoir
    View Item
    J 1 70091734 A Breather
    View Item
    K 1 10195908 A 4 Ga. x 8" Battery Cable
    View Item
    L 2 70402303 A Coil, 10V, 25A
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    i
    Page 15 — Full Manual Manual page 15
    Page 16 — Full Manual Manual page 16
    Page 17 — Full Manual Manual page 17
    Page 18 — Full Manual Manual page 18
    Page 19 — Full Manual Manual page 19

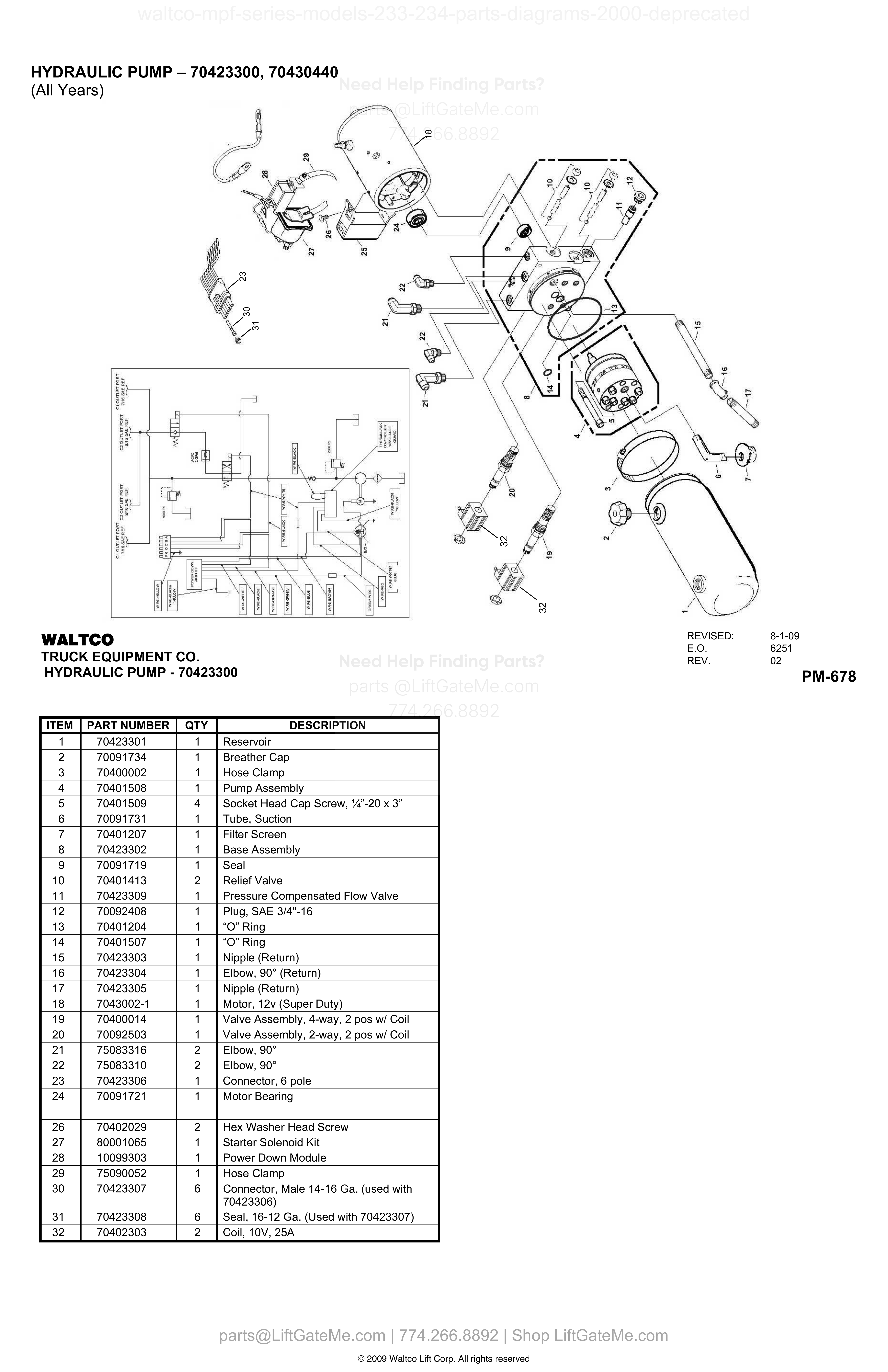

    HYDRAULIC PUMP – 70423300, 70430440

    HYDRAULIC PUMP – 70423300, 70430440 diagram
    Item Qty Part Number Description Actions
    1 1 70423301 Reservoir
    View Item
    2 1 70091734 Breather Cap
    View Item
    3 1 70400002 Hose Clamp
    View Item
    4 1 70401508 Pump Assembly
    View Item
    5 4 70401509 Socket Head Cap Screw, ¼”-20 x 3”
    View Item
    6 1 70091731 Tube, Suction
    View Item
    7 1 70401207 Filter Screen
    View Item
    8 1 70423302 Base Assembly
    View Item
    9 1 70091719 Seal
    View Item
    10 2 70401413 Relief Valve
    View Item
    11 1 70423309 Pressure Compensated Flow Valve
    View Item
    12 1 70092408 Plug, SAE 3/4"-16
    View Item
    13 1 70401204 “O” Ring
    View Item
    14 1 70401507 “O” Ring
    View Item
    15 1 70423303 Nipple (Return)
    View Item
    16 1 70423304 Elbow, 90° (Return)
    View Item
    17 1 70423305 Nipple (Return)
    View Item
    18 1 7043002-1 Motor, 12v (Super Duty)
    View Item
    19 1 70400014 Valve Assembly, 4-way, 2 pos w/ Coil
    View Item
    20 1 70092503 Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    21 2 75083316 Elbow, 90°
    View Item
    22 2 75083310 Elbow, 90°
    View Item
    23 1 70423306 Connector, 6 pole
    View Item
    24 1 70091721 Motor Bearing
    View Item
    26 2 70402029 Hex Washer Head Screw
    View Item
    27 1 80001065 Starter Solenoid Kit
    View Item
    28 1 10099303 Power Down Module
    View Item
    29 1 75090052 Hose Clamp
    View Item
    30 6 70423307 Connector, Male 14-16 Ga. (used with 70423306)
    View Item
    31 6 70423308 Seal, 16-12 Ga. (Used with 70423307)
    View Item
    32 2 70402303 Coil, 10V, 25A
    View Item

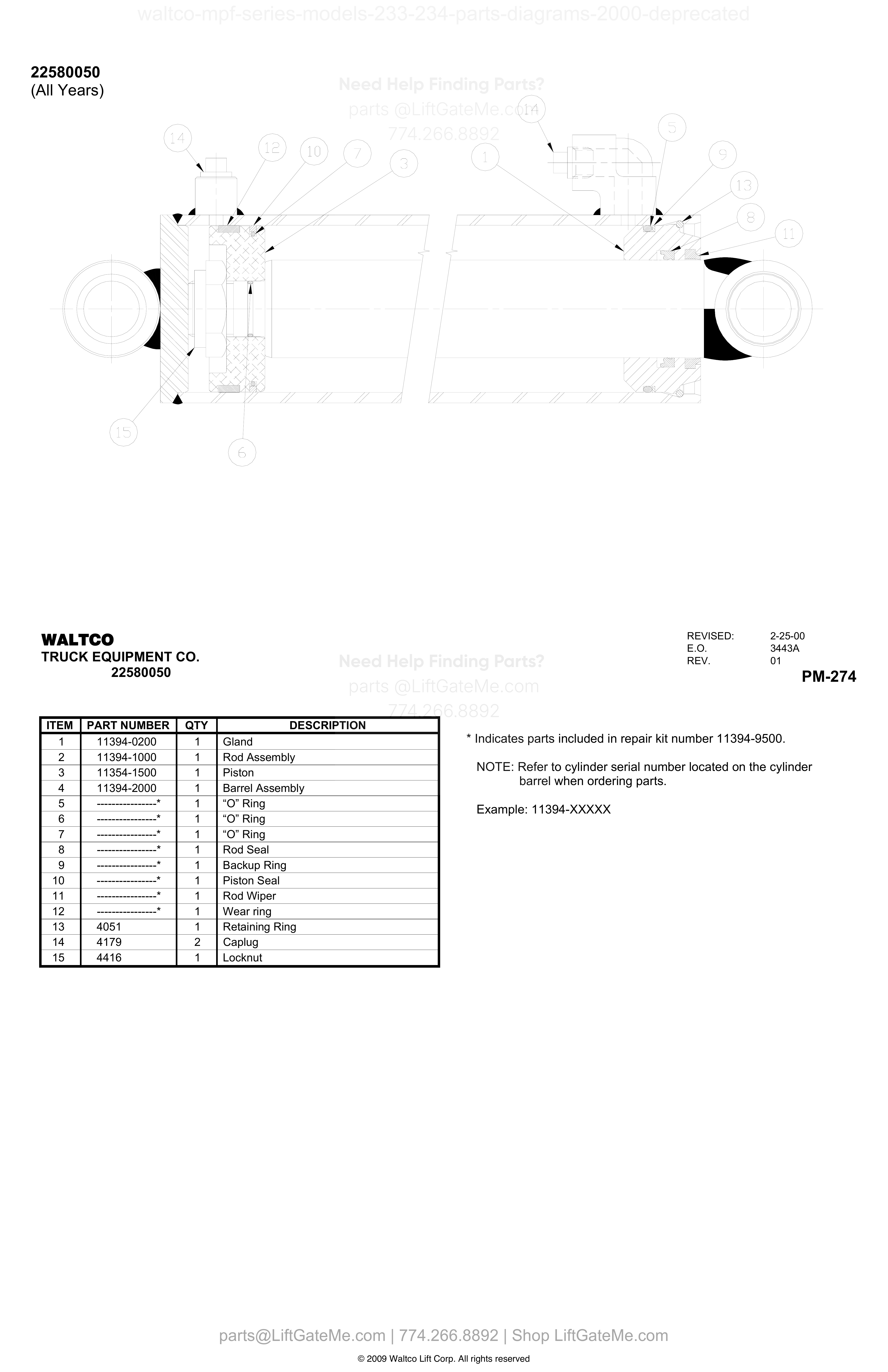

    22580050

    22580050 diagram
    Item Qty Part Number Description Actions
    1 1 11394-0200 Gland
    View Item
    2 1 11394-1000 Rod Assembly
    View Item
    3 1 11354-1500 Piston
    View Item
    4 1 11394-2000 Barrel Assembly
    View Item
    5 1 ----------------* “O” Ring
    6 1 ----------------* “O” Ring
    7 1 ----------------* “O” Ring
    8 1 ----------------* Rod Seal
    9 1 ----------------* Backup Ring
    10 1 ----------------* Piston Seal
    11 1 ----------------* Rod Wiper
    12 1 ----------------* Wear ring
    13 1 4051 Retaining Ring
    View Item
    14 2 4179 Caplug
    View Item
    15 1 4416 Locknut
    View Item

    Need help confirming the correct part?

    Share model, serial, and item number.

    Fast technical support

    Use this after reviewing the diagram and table. We can verify compatibility before purchase.

    Send your details and we will help identify the right replacement part.

    Contact Support
