Waltco 1090-Series & MD-Series Models 102-106, 111, 112 Liftgate Parts Diagrams | Approximate Years Pre-2000

Pre-2000 Waltco 1090-Series & MD-Series Models 102-106, 111, 112 liftgate parts reference

Find pre-2000 Waltco 1090-Series & MD-Series Models 102-106, 111, 112 parts diagrams for legacy column lift liftgates. These breakdowns help match part numbers and confirm replacement liftgate parts before ordering.

    Compatibility and Purchasing Notice

    Although the information on this page is taken from an OEM lift gate manual, if you're unsure whether this data matches your exact model and year, PLEASE contact our team. Part numbers can vary by year - even within the same model - and we're always happy to confirm the correct parts for you.

    Have your liftgate serial number ready for faster assistance. Where to find it

    OEM manual cover page

    OEM Manual Reference

    Waltco 1090-Series & MD-Series Models 102-106, 111, 112 Liftgate Parts Manual (Pre-2000)

    Approx. model coverage: pre-2000

    Source file: waltco__column-lift__1090-series-and-md-series-models-102-106-111-112__parts-manual__2000-depricated__pm-waltco-1090-md-series-nav-parts-manual-en-us-110603-original-85583__4da96f94.pdf

    Open original PDF
    i
    Page 1 — Full Manual Manual page 1
    Page 2 — Full Manual Manual page 2
    Page 3 — Full Manual Manual page 3
    Page 4 — Full Manual Manual page 4
    Page 5 — Full Manual Manual page 5
    Page 6 — Full Manual Manual page 6

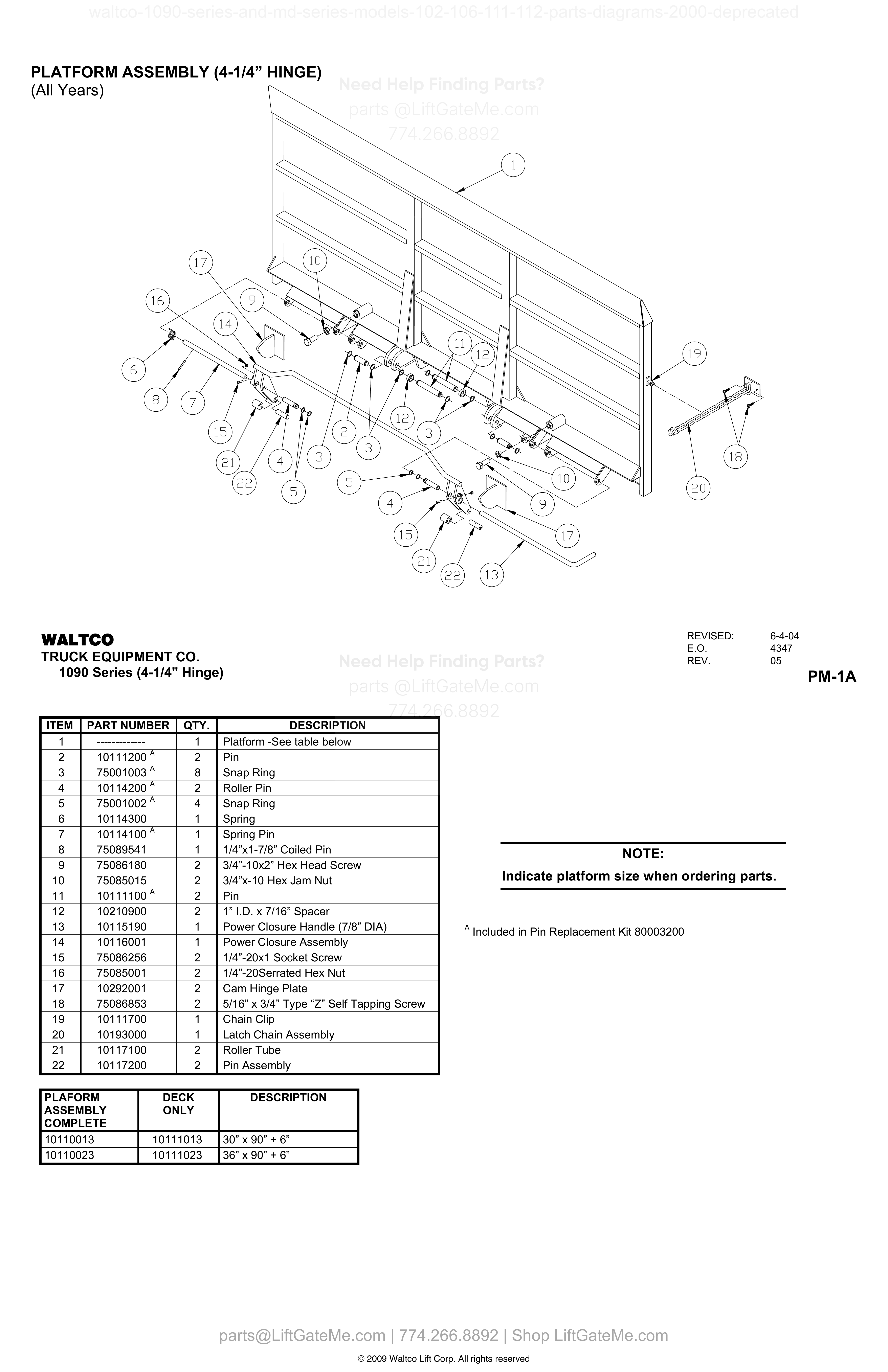

    PLATFORM ASSEMBLY (4-1/4” HINGE)

    PLATFORM ASSEMBLY (4-1/4” HINGE) diagram
    Item Qty Part Number Description Actions
    1 1 ------------- Platform -See table below
    2 2 10111200 A Pin
    View Item
    3 8 75001003 A Snap Ring
    View Item
    4 2 10114200 A Roller Pin
    View Item
    5 4 75001002 A Snap Ring
    View Item
    6 1 10114300 Spring
    View Item
    7 1 10114100 A Spring Pin
    View Item
    8 1 75089541 1/4”x1-7/8” Coiled Pin
    View Item
    9 2 75086180 3/4”-10x2” Hex Head Screw
    View Item
    10 2 75085015 3/4”x-10 Hex Jam Nut
    View Item
    11 2 10111100 A Pin
    View Item
    12 2 10210900 1” I.D. x 7/16” Spacer
    View Item
    13 1 10115190 Power Closure Handle (7/8” DIA)
    View Item
    14 1 10116001 Power Closure Assembly
    View Item
    15 2 75086256 1/4”-20x1 Socket Screw
    View Item
    16 2 75085001 1/4”-20Serrated Hex Nut
    View Item
    17 2 10292001 Cam Hinge Plate
    View Item
    18 2 75086853 5/16” x 3/4” Type “Z” Self Tapping Screw
    View Item
    19 1 10111700 Chain Clip
    View Item
    20 1 10193000 Latch Chain Assembly
    View Item
    21 2 10117100 Roller Tube
    View Item
    22 2 10117200 Pin Assembly
    View Item
    10110013 30” x 90” + 6”
    View Item
    10110023 36” x 90” + 6”
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    PLATFORM ASSEMBLY (6” HINGE)

    PLATFORM ASSEMBLY (6” HINGE) diagram
    Item Qty Part Number Description Actions
    1 --- ------------- Platform Assembly-See table below
    2 2 10411200 A Pin
    View Item
    3 8 75001004 A Snap Ring
    View Item
    4 2 10314200 A Roller Pin
    View Item
    5 4 75001003 A Snap Ring
    View Item
    6 1 10114300 Spring
    View Item
    7 1 10314100 A Spring Pin
    View Item
    8 1 75089541 1/4”x1-7/8” Coiled Pin
    View Item
    9 2 75086180 3/4”-10x2” Hex Head Screw
    View Item
    10 2 75085015 3/4”x-10 Hex Jam Nut
    View Item
    11 2 10411100 A Pin
    View Item
    12 2 10410900 1” I.D. x 1/4” Spacer
    View Item
    13 1 10315190 Power Closure Handle (7/8” DIA)
    View Item
    14 1 10316001 Power Closure Assembly (6” Hinge)
    View Item
    15 2 75086256 1/4”-20x1 Socket Screw
    View Item
    16 2 75085001 1/4”-20Serrated Hex Nut
    View Item
    17 2 10392001 Cam Hinge Plate (6” Hinge)
    View Item
    18 2 75086853 5/16” x 3/4” Type “Z” Self Tapping Screw
    View Item
    19 1 10111700 Chain Clip
    View Item
    20 1 10193000 Latch Chain Assembly
    View Item
    21 2 10117100 Cam Roller
    View Item
    22 2 10117200 Cam Roller Pin
    View Item
    10310036 42” x 90” + 9”
    View Item
    10310046 48” x 90” + 9”
    View Item
    10310056 54” x 90” + 9”
    View Item
    10410036 42” x 90” + 9”
    View Item
    10410046 48” x 90” + 9”
    View Item
    10410056 54” x 90” + 9”
    View Item
    10410066 60” x 90” + 9”
    View Item
    10410076 72” x 90” + 9”
    View Item

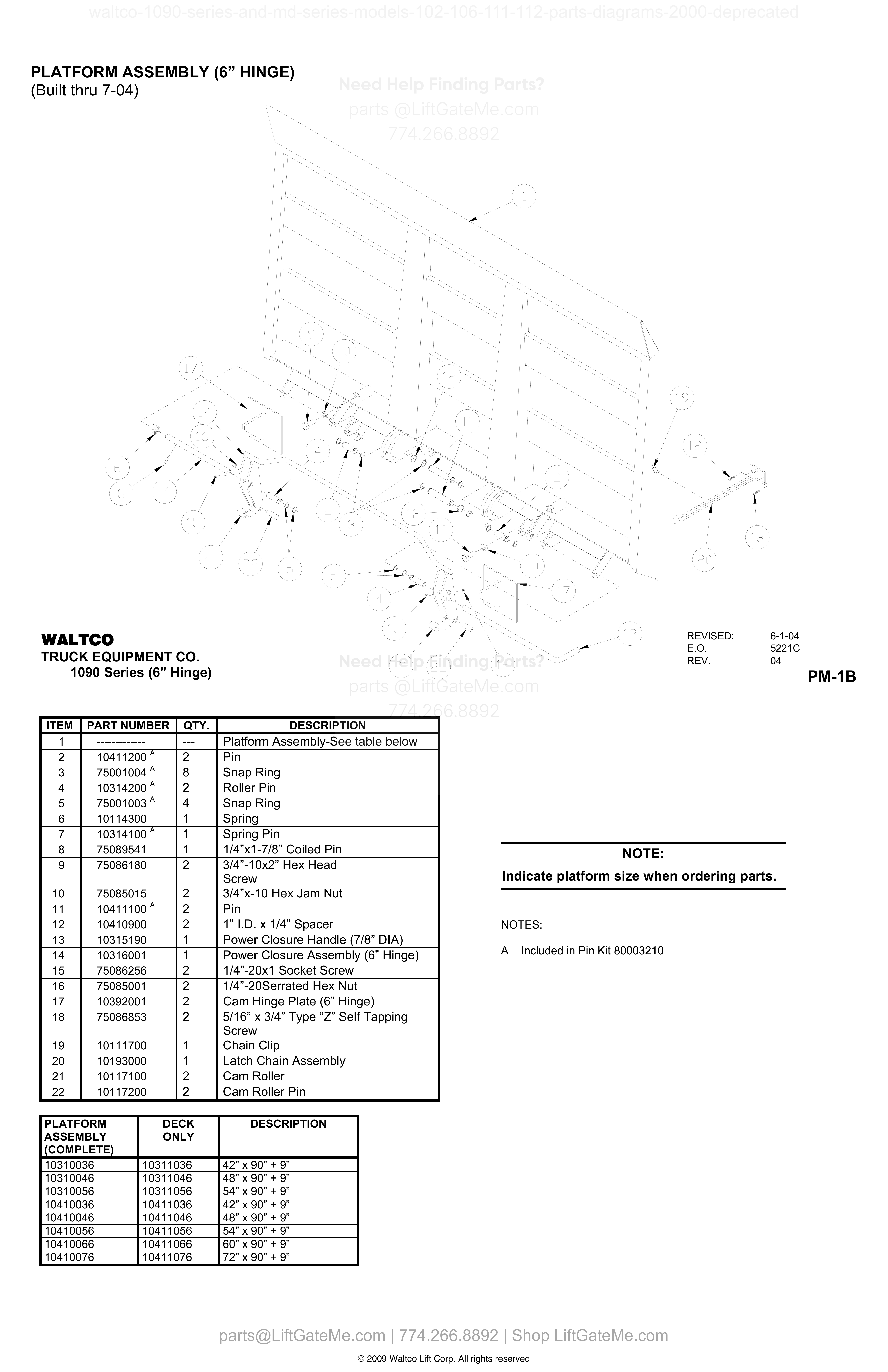

    PLATFORM ASSEMBLY (6” HINGE) (Built thru 7-04)

    PLATFORM ASSEMBLY (6” HINGE) (Built thru 7-04) diagram
    Item Qty Part Number Description Actions
    1 --- ------------- Platform Assembly-See table below
    2 2 10411200 A Pin
    View Item
    3 8 75001004 A Snap Ring
    View Item
    4 2 10314200 A Roller Pin
    View Item
    5 4 75001003 A Snap Ring
    View Item
    6 1 10114300 Spring
    View Item
    7 1 10314100 A Spring Pin
    View Item
    8 1 75089541 1/4”x1-7/8” Coiled Pin
    View Item
    9 2 75086180 3/4”-10x2” Hex Head Screw
    View Item
    10 2 75085015 3/4”x-10 Hex Jam Nut
    View Item
    11 2 10411100 A Pin
    View Item
    12 2 10410900 1” I.D. x 1/4” Spacer
    View Item
    13 1 10315190 Power Closure Handle (7/8” DIA)
    View Item
    14 1 10316001 Power Closure Assembly (6” Hinge)
    View Item
    15 2 75086256 1/4”-20x1 Socket Screw
    View Item
    16 2 75085001 1/4”-20Serrated Hex Nut
    View Item
    17 2 10392001 Cam Hinge Plate (6” Hinge)
    View Item
    18 2 75086853 5/16” x 3/4” Type “Z” Self Tapping Screw
    View Item
    19 1 10111700 Chain Clip
    View Item
    20 1 10193000 Latch Chain Assembly
    View Item
    21 2 10117100 Cam Roller
    View Item
    22 2 10117200 Cam Roller Pin
    View Item
    REF 10310036 42” x 90” + 9”
    View Item
    REF 10311036 42” x 90” + 9”
    View Item
    REF 10310046 48” x 90” + 9”
    View Item
    REF 10311046 48” x 90” + 9”
    View Item
    REF 10310056 54” x 90” + 9”
    View Item
    REF 10311056 54” x 90” + 9”
    View Item
    REF 10410036 42” x 90” + 9”
    View Item
    REF 10411036 42” x 90” + 9”
    View Item
    REF 10410046 48” x 90” + 9”
    View Item
    REF 10411046 48” x 90” + 9”
    View Item
    REF 10410056 54” x 90” + 9”
    View Item
    REF 10411056 54” x 90” + 9”
    View Item
    REF 10410066 60” x 90” + 9”
    View Item
    REF 10411066 60” x 90” + 9”
    View Item
    REF 10410076 72” x 90” + 9”
    View Item
    REF 10411076 72” x 90” + 9”
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

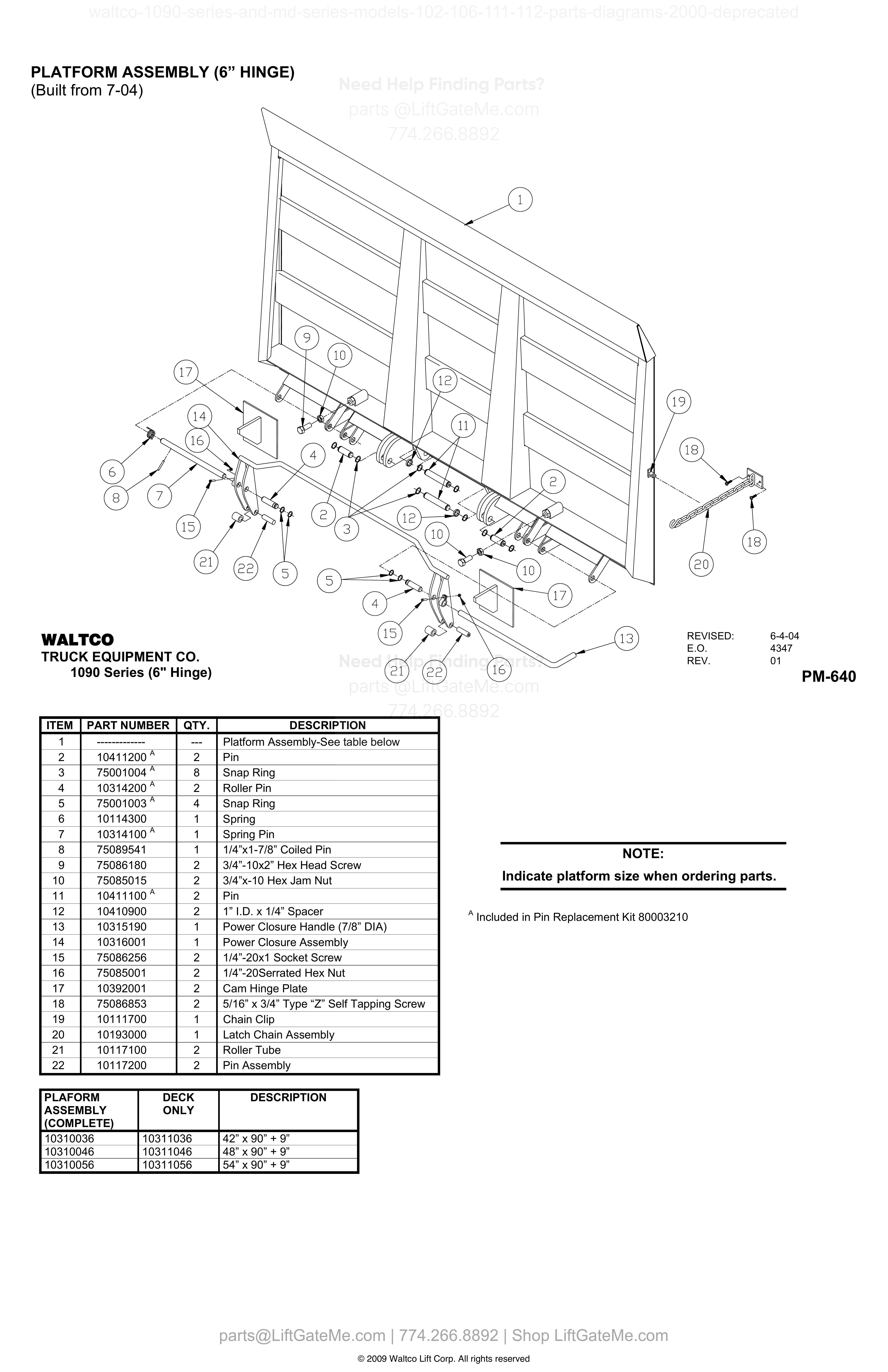

    PLATFORM ASSEMBLY (6” HINGE) (Built from 7-04)

    PLATFORM ASSEMBLY (6” HINGE) (Built from 7-04) diagram
    Item Qty Part Number Description Actions
    1 --- ------------- Platform Assembly-See table below
    2 2 10411200 A Pin
    View Item
    3 8 75001004 A Snap Ring
    View Item
    4 2 10314200 A Roller Pin
    View Item
    5 4 75001003 A Snap Ring
    View Item
    6 1 10114300 Spring
    View Item
    7 1 10314100 A Spring Pin
    View Item
    8 1 75089541 1/4”x1-7/8” Coiled Pin
    View Item
    9 2 75086180 3/4”-10x2” Hex Head Screw
    View Item
    10 2 75085015 3/4”x-10 Hex Jam Nut
    View Item
    11 2 10411100 A Pin
    View Item
    12 2 10410900 1” I.D. x 1/4” Spacer
    View Item
    13 1 10315190 Power Closure Handle (7/8” DIA)
    View Item
    14 1 10316001 Power Closure Assembly
    View Item
    15 2 75086256 1/4”-20x1 Socket Screw
    View Item
    16 2 75085001 1/4”-20Serrated Hex Nut
    View Item
    17 2 10392001 Cam Hinge Plate
    View Item
    18 2 75086853 5/16” x 3/4” Type “Z” Self Tapping Screw
    View Item
    19 1 10111700 Chain Clip
    View Item
    20 1 10193000 Latch Chain Assembly
    View Item
    21 2 10117100 Roller Tube
    View Item
    22 2 10117200 Pin Assembly
    View Item
    REF 10310036 42” x 90” + 9”
    View Item
    REF 10311036 42” x 90” + 9”
    View Item
    REF 10310046 48” x 90” + 9”
    View Item
    REF 10311046 48” x 90” + 9”
    View Item
    REF 10310056 54” x 90” + 9”
    View Item
    REF 10311056 54” x 90” + 9”
    View Item

    i
    Page 10 — Full Manual Manual page 10
    Page 11 — Full Manual Manual page 11
    Page 12 — Full Manual Manual page 12

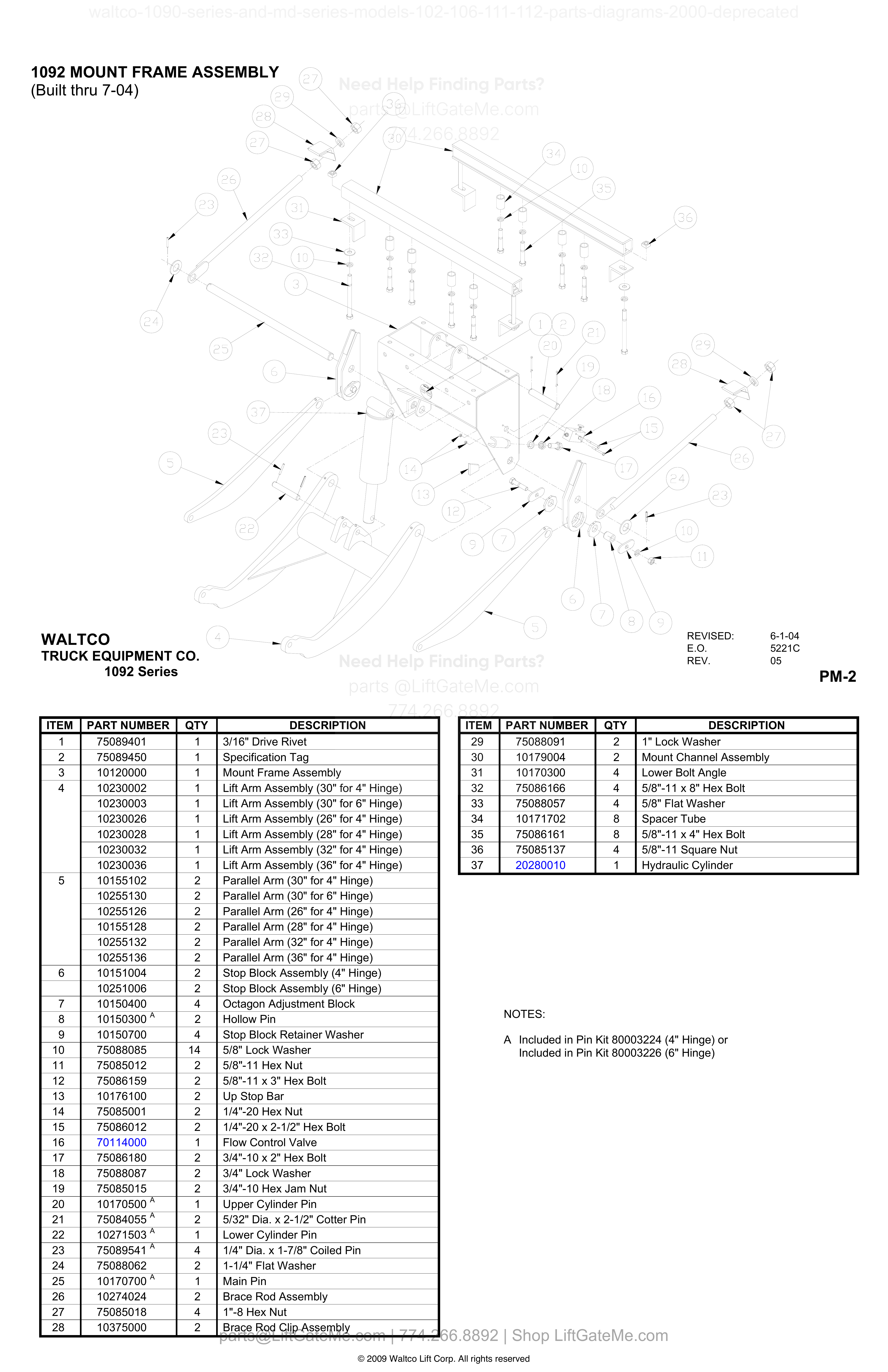

    1092 MOUNT FRAME ASSEMBLY

    1092 MOUNT FRAME ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 75089401 3/16" Drive Rivet
    View Item
    2 1 75089450 Specification Tag
    View Item
    3 1 10120000 Mount Frame Assembly
    View Item
    4 1 10230002 Lift Arm Assembly (30" for 4" Hinge)
    View Item
    4 1 10230003 Lift Arm Assembly (30" for 6" Hinge)
    View Item
    4 1 10230026 Lift Arm Assembly (26" for 4" Hinge)
    View Item
    4 1 10230028 Lift Arm Assembly (28" for 4" Hinge)
    View Item
    4 1 10230032 Lift Arm Assembly (32" for 4" Hinge)
    View Item
    4 1 10230036 Lift Arm Assembly (36" for 4" Hinge)
    View Item
    5 2 10155102 Parallel Arm (30" for 4" Hinge)
    View Item
    5 2 10255130 Parallel Arm (30" for 6" Hinge)
    View Item
    5 2 10255126 Parallel Arm (26" for 4" Hinge)
    View Item
    5 2 10155128 Parallel Arm (28" for 4" Hinge)
    View Item
    5 2 10255132 Parallel Arm (32" for 4" Hinge)
    View Item
    5 2 10255136 Parallel Arm (36" for 4" Hinge)
    View Item
    6 2 10151004 Stop Block Assembly (4" Hinge)
    View Item
    6 2 10251006 Stop Block Assembly (6" Hinge)
    View Item
    7 4 10150400 A Octagon Adjustment Block
    View Item
    8 2 10150300 A Hollow Pin
    View Item
    9 4 10150700 Stop Block Retainer Washer
    View Item
    10 14 75088085 5/8" Lock Washer
    View Item
    11 2 75085012 5/8"-11 Hex Nut
    View Item
    12 2 75086159 5/8"-11 x 3" Hex Bolt
    View Item
    13 2 10176100 Up Stop Bar
    View Item
    14 2 75085001 1/4"-20 Hex Nut
    View Item
    15 2 75086012 1/4"-20 x 2-1/2" Hex Bolt
    View Item
    16 1 70114000 Flow Control Valve
    View Item
    17 2 75086180 3/4"-10 x 2" Hex Bolt
    View Item
    18 2 75088087 3/4" Lock Washer
    View Item
    19 2 75085015 3/4"-10 Hex Jam Nut
    View Item
    20 1 10170500 A Upper Cylinder Pin
    View Item
    21 2 75084055 A 5/32" Dia. x 2-1/2" Cotter Pin
    View Item
    22 1 10271503 A Lower Cylinder Pin
    View Item
    23 4 75089541 A 1/4" Dia. x 1-7/8" Coiled Pin
    View Item
    24 2 75088062 1-1/4" Flat Washer
    View Item
    25 1 10170700 A Main Pin
    View Item
    26 2 10274024 Brace Rod Assembly
    View Item
    27 4 75085018 1"-8 Hex Nut
    View Item
    28 2 10375000 Brace Rod Clip Assembly
    View Item
    29 2 75088091 1" Lock Washer
    View Item
    30 2 10179004 Mount Channel Assembly
    View Item
    31 4 10170300 Lower Bolt Angle
    View Item
    32 4 75086166 5/8"-11 x 8" Hex Bolt
    View Item
    33 4 75088057 5/8" Flat Washer
    View Item
    34 8 10171702 Spacer Tube
    View Item
    35 8 75086161 5/8"-11 x 4" Hex Bolt
    View Item
    36 4 75085137 5/8"-11 Square Nut
    View Item
    37 1 20280010 Hydraulic Cylinder
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

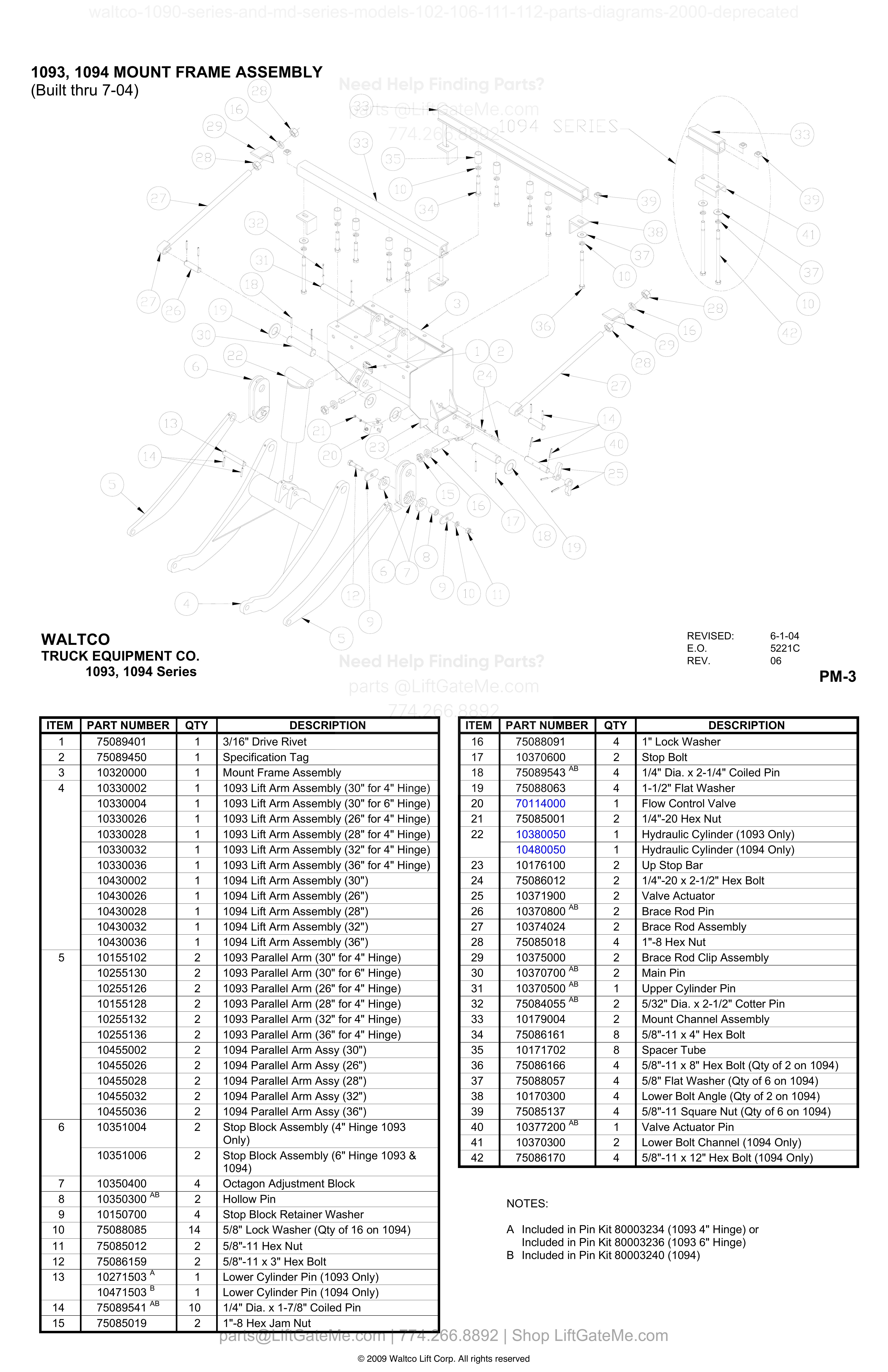

    1093, 1094 MOUNT FRAME ASSEMBLY

    1093, 1094 MOUNT FRAME ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 75089401 3/16" Drive Rivet
    View Item
    2 1 75089450 Specification Tag
    View Item
    3 1 10320000 Mount Frame Assembly
    View Item
    4 1 10330002 1093 Lift Arm Assembly (30" for 4" Hinge)
    View Item
    4 1 10330004 1093 Lift Arm Assembly (30" for 6" Hinge)
    View Item
    4 1 10330026 1093 Lift Arm Assembly (26" for 4" Hinge)
    View Item
    4 1 10330028
    View Item
    4 1 10330032 1093 Lift Arm Assembly (32" for 4" Hinge)
    View Item
    4 1 10330036 1093 Lift Arm Assembly (36" for 4" Hinge)
    View Item
    4 1 10430002 1094 Lift Arm Assembly (30")
    View Item
    4 1 10430026 1094 Lift Arm Assembly (26")
    View Item
    4 1 10430028 1094 Lift Arm Assembly (28")
    View Item
    4 1 10430032 1094 Lift Arm Assembly (32")
    View Item
    4 1 10430036 1094 Lift Arm Assembly (36")
    View Item
    5 2 10155102 1093 Parallel Arm (30" for 4" Hinge)
    View Item
    5 2 10255130 1093 Parallel Arm (30" for 6" Hinge)
    View Item
    5 2 10255126 1093 Parallel Arm (26" for 4" Hinge)
    View Item
    5 2 10155128 1093 Parallel Arm (28" for 4" Hinge)
    View Item
    5 2 10255132 1093 Parallel Arm (32" for 4" Hinge)
    View Item
    5 2 10255136 1093 Parallel Arm (36" for 4" Hinge)
    View Item
    5 2 10455002 1094 Parallel Arm Assy (30")
    View Item
    5 2 10455026 1094 Parallel Arm Assy (26")
    View Item
    5 2 10455028 1094 Parallel Arm Assy (28")
    View Item
    5 2 10455032 1094 Parallel Arm Assy (32")
    View Item
    5 2 10455036 1094 Parallel Arm Assy (36")
    View Item
    6 2 10351004 Stop Block Assembly (4" Hinge 1093 Only)
    View Item
    6 2 10351006 Stop Block Assembly (6" Hinge 1093 & 1094)
    View Item
    7 4 10350400 A,B Octagon Adjustment Block
    View Item
    8 2 10350300 A,B Hollow Pin
    View Item
    9 4 10150700 Stop Block Retainer Washer
    View Item
    10 14 75088085 5/8" Lock Washer (Qty of 16 on 1094)
    View Item
    11 2 75085012 5/8"-11 Hex Nut
    View Item
    12 2 75086159 5/8"-11 x 3" Hex Bolt
    View Item
    13 1 10271503 A Lower Cylinder Pin (1093 Only)
    View Item
    13 1 10471503 B Lower Cylinder Pin (1094 Only)
    View Item
    14 10 75089541 A,B 1/4" Dia. x 1-7/8" Coiled Pin
    View Item
    15 2 75085019 1"-8 Hex Jam Nut
    View Item
    16 4 75088091 1" Lock Washer
    View Item
    17 2 10370600 Stop Bolt
    View Item
    18 4 75089543 A,B 1/4" Dia. x 2-1/4" Coiled Pin
    View Item
    19 4 75088063 1-1/2" Flat Washer
    View Item
    20 1 70114000 Flow Control Valve
    View Item
    21 2 75085001 1/4"-20 Hex Nut
    View Item
    22 1 10380050 Hydraulic Cylinder (1093 Only)
    View Item
    22 1 10480050 Hydraulic Cylinder (1094 Only)
    View Item
    23 2 10176100 Up Stop Bar
    View Item
    24 2 75086012 1/4"-20 x 2-1/2" Hex Bolt
    View Item
    25 2 10371900 Valve Actuator
    View Item
    26 2 10370800 A,B Brace Rod Pin
    View Item
    27 2 10374024 Brace Rod Assembly
    View Item
    28 4 75085018 1"-8 Hex Nut
    View Item
    29 2 10375000 Brace Rod Clip Assembly
    View Item
    30 2 10370700 A,B Main Pin
    View Item
    31 1 10370500 A,B Upper Cylinder Pin
    View Item
    32 2 75084055 A,B 5/32" Dia. x 2-1/2" Cotter Pin
    View Item
    33 2 10179004 Mount Channel Assembly
    View Item
    34 8 75086161 5/8"-11 x 4" Hex Bolt
    View Item
    35 8 10171702 Spacer Tube
    View Item
    36 4 75086166 5/8"-11 x 8" Hex Bolt (Qty of 2 on 1094)
    View Item
    37 4 75088057 5/8" Flat Washer (Qty of 6 on 1094)
    View Item
    38 4 10170300 Lower Bolt Angle (Qty of 2 on 1094)
    View Item
    39 4 75085137 5/8"-11 Square Nut (Qty of 6 on 1094)
    View Item
    40 1 10377200 A,B Valve Actuator Pin
    View Item
    41 2 10370300 Lower Bolt Channel (1094 Only)
    View Item
    42 4 75086170 5/8"-11 x 12" Hex Bolt (1094 Only)
    View Item

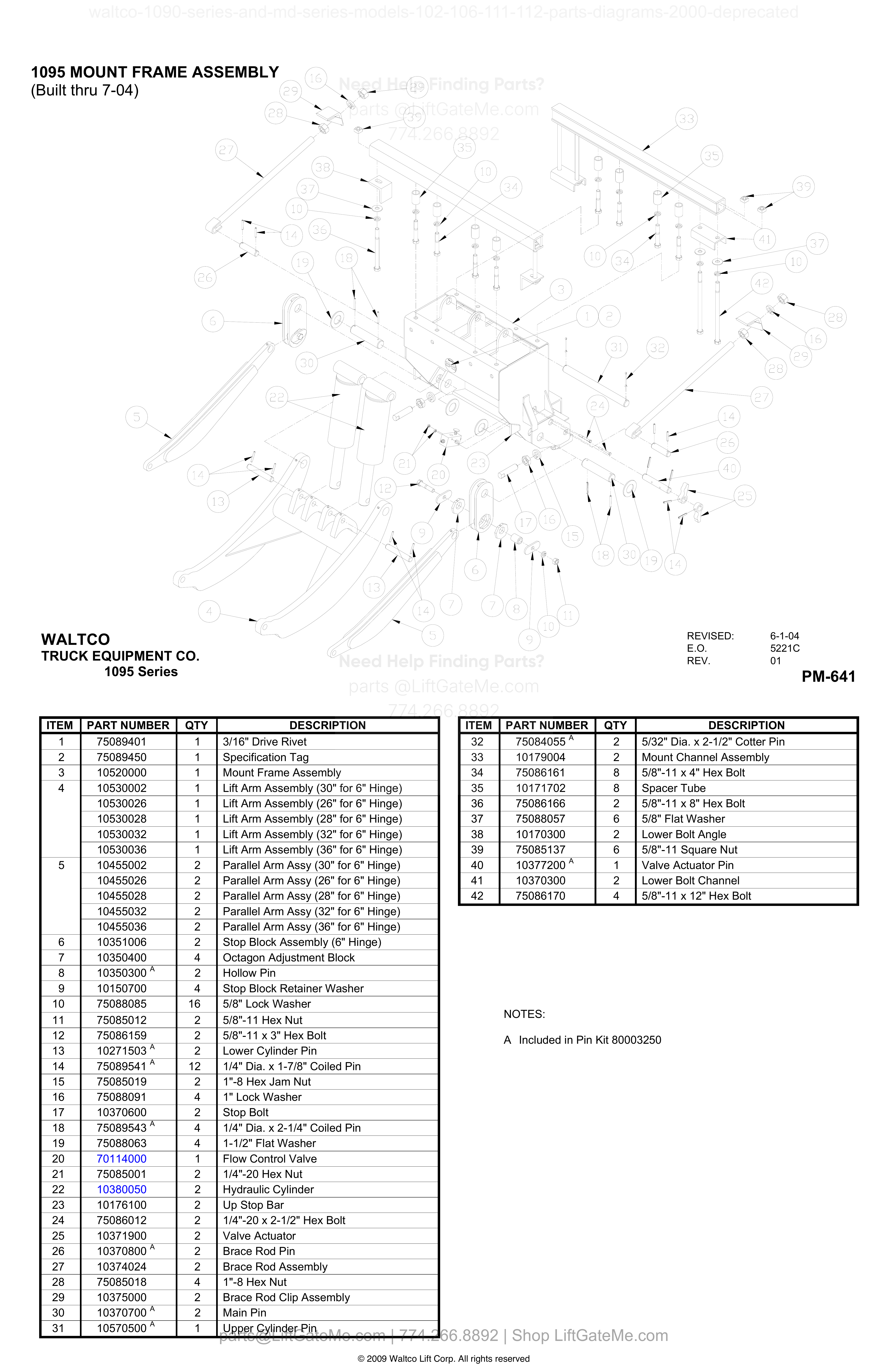

    1095 MOUNT FRAME ASSEMBLY

    1095 MOUNT FRAME ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 75089401 3/16" Drive Rivet
    View Item
    2 1 75089450 Specification Tag
    View Item
    3 1 10520000 Mount Frame Assembly
    View Item
    4 1 10530002 Lift Arm Assembly (30" for 6" Hinge)
    View Item
    4 1 10530026 Lift Arm Assembly (26" for 6" Hinge)
    View Item
    4 1 10530028 Lift Arm Assembly (28" for 6" Hinge)
    View Item
    4 1 10530032 Lift Arm Assembly (32" for 6" Hinge)
    View Item
    4 1 10530036 Lift Arm Assembly (36" for 6" Hinge)
    View Item
    5 2 10455002 Parallel Arm Assy (30" for 6" Hinge)
    View Item
    5 2 10455026 Parallel Arm Assy (26" for 6" Hinge)
    View Item
    5 2 10455028 Parallel Arm Assy (28" for 6" Hinge)
    View Item
    5 2 10455032 Parallel Arm Assy (32" for 6" Hinge)
    View Item
    5 2 10455036 Parallel Arm Assy (36" for 6" Hinge)
    View Item
    6 2 10351006 Stop Block Assembly (6" Hinge)
    View Item
    7 4 10350400 Octagon Adjustment Block
    View Item
    8 2 10350300 A Hollow Pin
    View Item
    9 4 10150700 Stop Block Retainer Washer
    View Item
    10 16 75088085 5/8" Lock Washer
    View Item
    11 2 75085012 5/8"-11 Hex Nut
    View Item
    12 2 75086159 5/8"-11 x 3" Hex Bolt
    View Item
    13 2 10271503 A Lower Cylinder Pin
    View Item
    14 12 75089541 A 1/4" Dia. x 1-7/8" Coiled Pin
    View Item
    15 2 75085019 1"-8 Hex Jam Nut
    View Item
    16 4 75088091 1" Lock Washer
    View Item
    17 2 10370600 Stop Bolt
    View Item
    18 4 75089543 A 1/4" Dia. x 2-1/4" Coiled Pin
    View Item
    19 4 75088063 1-1/2" Flat Washer
    View Item
    20 1 70114000 Flow Control Valve
    View Item
    21 2 75085001 1/4"-20 Hex Nut
    View Item
    22 2 10380050 Hydraulic Cylinder
    View Item
    23 2 10176100 Up Stop Bar
    View Item
    24 2 75086012 1/4"-20 x 2-1/2" Hex Bolt
    View Item
    25 2 10371900 Valve Actuator
    View Item
    26 2 10370800 A Brace Rod Pin
    View Item
    27 2 10374024 Brace Rod Assembly
    View Item
    28 4 75085018 1"-8 Hex Nut
    View Item
    29 2 10375000 Brace Rod Clip Assembly
    View Item
    30 2 10370700 A Main Pin
    View Item
    31 1 10570500 A Upper Cylinder Pin
    View Item
    32 2 75084055 A 5/32" Dia. x 2-1/2" Cotter Pin
    View Item
    33 2 10179004 Mount Channel Assembly
    View Item
    34 8 75086161 5/8"-11 x 4" Hex Bolt
    View Item
    35 8 10171702 Spacer Tube
    View Item
    36 2 75086166 5/8"-11 x 8" Hex Bolt
    View Item
    37 6 75088057 5/8" Flat Washer
    View Item
    38 2 10170300 Lower Bolt Angle
    View Item
    39 6 75085137 A 5/8"-11 Square Nut
    View Item
    40 1 10377200 A Valve Actuator Pin
    View Item
    41 2 10370300 Lower Bolt Channel
    View Item
    42 4 75086170 5/8"-11 x 12" Hex Bolt
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

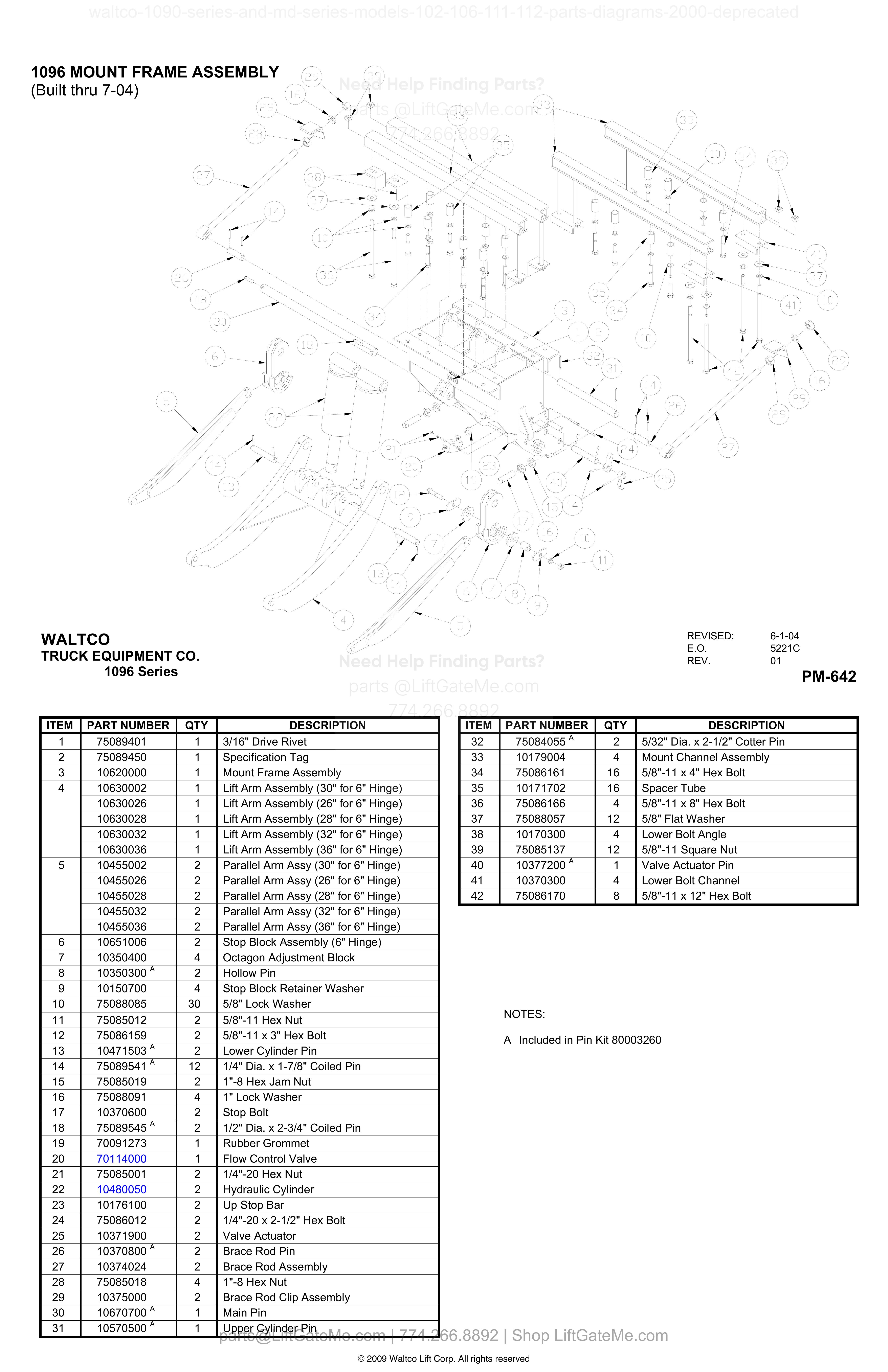

    1096 MOUNT FRAME ASSEMBLY

    1096 MOUNT FRAME ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 75089401 3/16" Drive Rivet
    View Item
    2 1 75089450 Specification Tag
    View Item
    3 1 10620000 Mount Frame Assembly
    View Item
    4 1 10630002 Lift Arm Assembly (30" for 6" Hinge)
    View Item
    4 1 10630026 Lift Arm Assembly (26" for 6" Hinge)
    View Item
    4 1 10630028 Lift Arm Assembly (28" for 6" Hinge)
    View Item
    4 1 10630032 Lift Arm Assembly (32" for 6" Hinge)
    View Item
    4 1 10630036 Lift Arm Assembly (36" for 6" Hinge)
    View Item
    5 2 10455002 Parallel Arm Assy (30" for 6" Hinge)
    View Item
    5 2 10455026 Parallel Arm Assy (26" for 6" Hinge)
    View Item
    5 2 10455028 Parallel Arm Assy (28" for 6" Hinge)
    View Item
    5 2 10455032 Parallel Arm Assy (32" for 6" Hinge)
    View Item
    5 2 10455036 Parallel Arm Assy (36" for 6" Hinge)
    View Item
    6 2 10651006 Stop Block Assembly (6" Hinge)
    View Item
    7 4 10350400 Octagon Adjustment Block
    View Item
    8 2 10350300 A Hollow Pin
    View Item
    9 4 10150700 Stop Block Retainer Washer
    View Item
    10 30 75088085 5/8" Lock Washer
    View Item
    11 2 75085012 5/8"-11 Hex Nut
    View Item
    12 2 75086159 5/8"-11 x 3" Hex Bolt
    View Item
    13 2 10471503 A Lower Cylinder Pin
    View Item
    14 12 75089541 A 1/4" Dia. x 1-7/8" Coiled Pin
    View Item
    15 2 75085019 1"-8 Hex Jam Nut
    View Item
    16 4 75088091 1" Lock Washer
    View Item
    17 2 10370600 Stop Bolt
    View Item
    18 2 75089545 A 1/2" Dia. x 2-3/4" Coiled Pin
    View Item
    19 1 70091273 Rubber Grommet
    View Item
    20 1 70114000 Flow Control Valve
    View Item
    21 2 75085001 1/4"-20 Hex Nut
    View Item
    22 2 10480050 Hydraulic Cylinder
    View Item
    23 2 10176100 Up Stop Bar
    View Item
    24 2 75086012 1/4"-20 x 2-1/2" Hex Bolt
    View Item
    25 2 10371900 Valve Actuator
    View Item
    26 2 10370800 A Brace Rod Pin
    View Item
    27 2 10374024 Brace Rod Assembly
    View Item
    28 4 75085018 1"-8 Hex Nut
    View Item
    29 2 10375000 Brace Rod Clip Assembly
    View Item
    30 1 10670700 A Main Pin
    View Item
    31 1 10570500 A Upper Cylinder Pin
    View Item
    32 2 75084055 A 5/32" Dia. x 2-1/2" Cotter Pin
    View Item
    33 4 10179004 Mount Channel Assembly
    View Item
    34 16 75086161 5/8"-11 x 4" Hex Bolt
    View Item
    35 16 10171702 Spacer Tube
    View Item
    36 4 75086166 5/8"-11 x 8" Hex Bolt
    View Item
    37 12 75088057 5/8" Flat Washer
    View Item
    38 4 10170300 Lower Bolt Angle
    View Item
    39 12 75085137 A 5/8"-11 Square Nut
    View Item
    40 1 10377200 A Valve Actuator Pin
    View Item
    41 4 10370300 Lower Bolt Channel
    View Item
    42 8 75086170 5/8"-11 x 12" Hex Bolt
    View Item

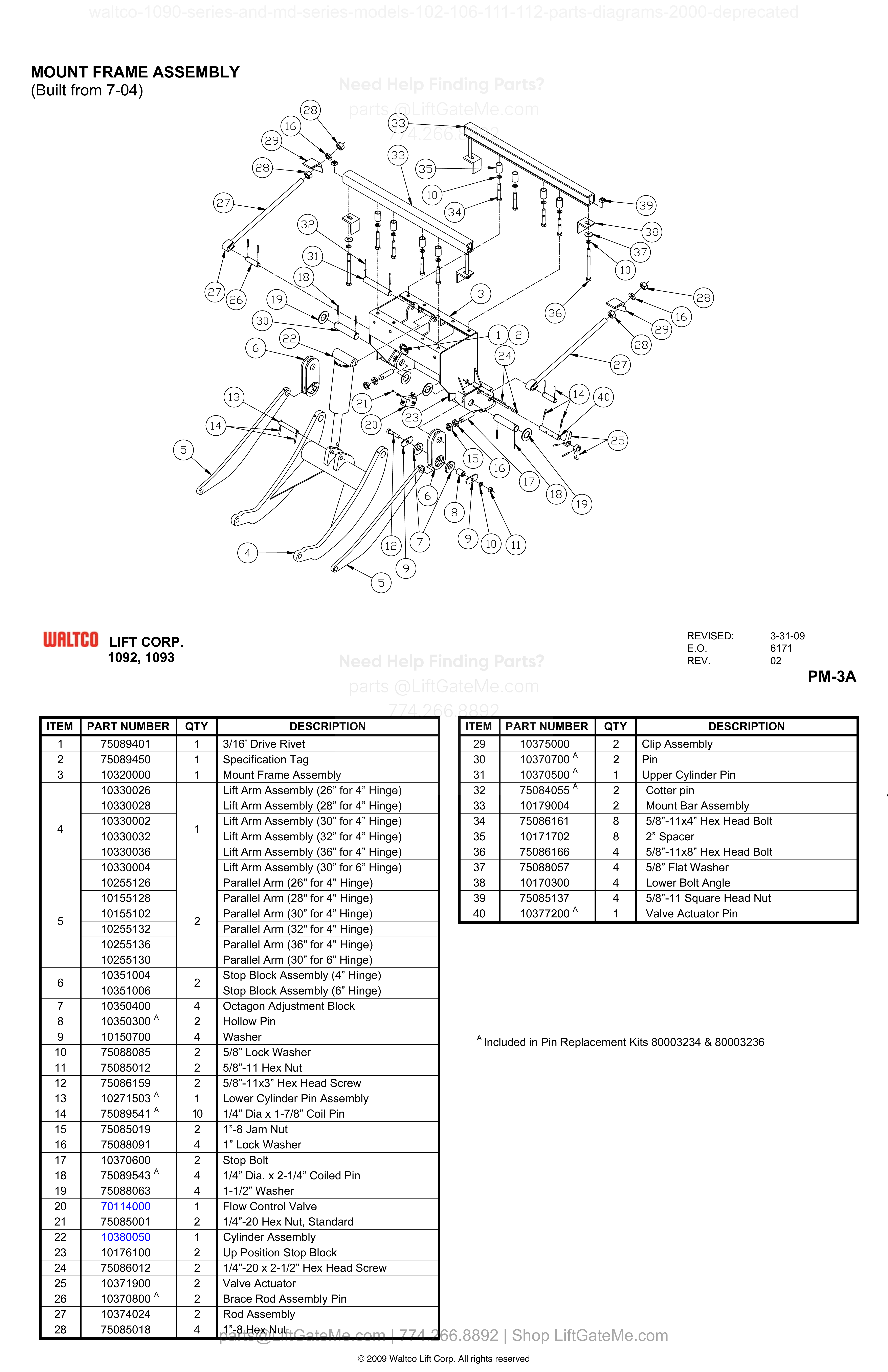

    MOUNT FRAME ASSEMBLY (Built from 7-04)

    MOUNT FRAME ASSEMBLY (Built from 7-04) diagram
    Item Qty Part Number Description Actions
    1 1 75089401 3/16’ Drive Rivet
    View Item
    2 1 75089450 Specification Tag
    View Item
    3 1 10320000 Mount Frame Assembly
    View Item
    4 1 10330026 Lift Arm Assembly (26” for 4” Hinge)
    View Item
    4 1 10330028 Lift Arm Assembly (28” for 4” Hinge)
    View Item
    4 1 10330002 Lift Arm Assembly (30” for 4” Hinge)
    View Item
    4 1 10330032 Lift Arm Assembly (32” for 4” Hinge)
    View Item
    4 1 10330036 Lift Arm Assembly (36” for 4” Hinge)
    View Item
    4 1 10330004 Lift Arm Assembly (30” for 6” Hinge)
    View Item
    5 2 10255126 Parallel Arm (26" for 4" Hinge)
    View Item
    5 2 10155128
    View Item
    5 2 10155102 Parallel Arm (30” for 4” Hinge)
    View Item
    5 2 10255132 Parallel Arm (32" for 4" Hinge)
    View Item
    5 2 10255136 Parallel Arm (36" for 4" Hinge)
    View Item
    5 2 10255130 Parallel Arm (30” for 6” Hinge)
    View Item
    6 2 10351004 Stop Block Assembly (4” Hinge)
    View Item
    6 2 10351006 Stop Block Assembly (6” Hinge)
    View Item
    7 4 10350400 A Octagon Adjustment Block
    View Item
    8 2 10350300 A Hollow Pin
    View Item
    9 4 10150700 Washer
    View Item
    10 2 75088085 5/8” Lock Washer
    View Item
    11 2 75085012 5/8”-11 Hex Nut
    View Item
    12 2 75086159 5/8”-11x3” Hex Head Screw
    View Item
    13 1 10271503 A Lower Cylinder Pin Assembly
    View Item
    14 10 75089541 A 1/4” Dia x 1-7/8” Coil Pin
    View Item
    15 2 75085019 1”-8 Jam Nut
    View Item
    16 4 75088091 1” Lock Washer
    View Item
    17 2 10370600 Stop Bolt
    View Item
    18 4 75089543 A 1/4” Dia. x 2-1/4” Coiled Pin
    View Item
    19 4 75088063 1-1/2” Washer
    View Item
    20 1 70114000 Flow Control Valve
    View Item
    21 2 75085001 1/4”-20 Hex Nut, Standard
    View Item
    22 1 10380050 Cylinder Assembly
    View Item
    23 2 10176100 Up Position Stop Block
    View Item
    24 2 75086012 1/4”-20 x 2-1/2” Hex Head Screw
    View Item
    25 2 10371900 A Valve Actuator
    View Item
    26 2 10370800 A Brace Rod Assembly Pin
    View Item
    27 2 10374024 Rod Assembly
    View Item
    28 4 75085018 1”-8 Hex Nut
    View Item
    29 2 10375000 Clip Assembly
    View Item
    30 2 10370700 A Pin
    View Item
    31 1 10370500 Upper Cylinder Pin
    View Item
    32 2 75084055 A Cotter pin
    View Item
    33 2 10179004 Mount Bar Assembly
    View Item
    34 8 75086161 5/8”-11x4” Hex Head Bolt
    View Item
    35 8 10171702 2” Spacer
    View Item
    36 4 75086166 5/8”-11x8” Hex Head Bolt
    View Item
    37 4 75088057 5/8” Flat Washer
    View Item
    38 4 10170300 Lower Bolt Angle
    View Item
    39 4 75085137 5/8”-11 Square Head Nut
    View Item
    40 1 10377200 A Valve Actuator Pin
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

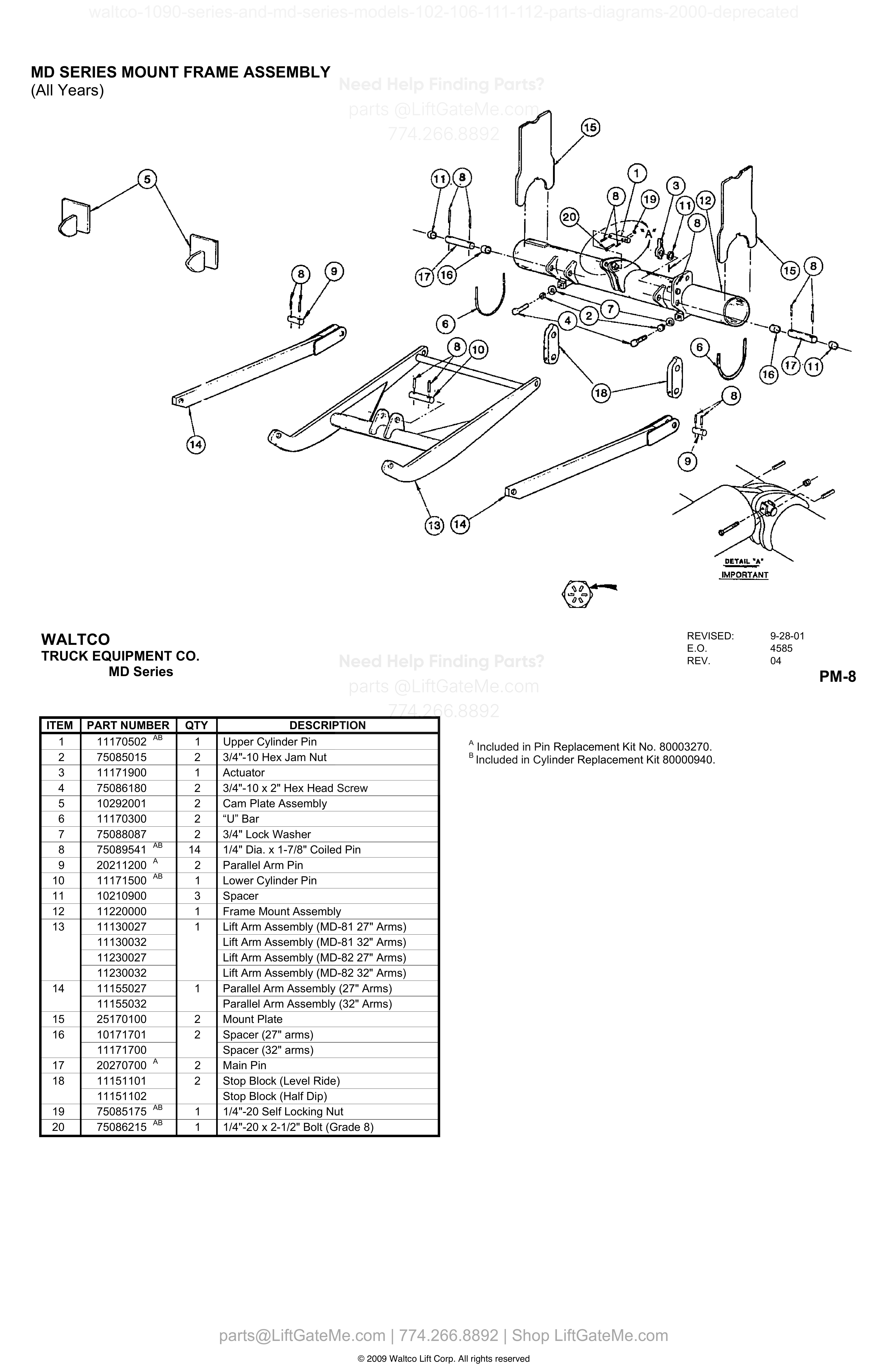

    MD SERIES MOUNT FRAME ASSEMBLY (All Years)

    MD SERIES MOUNT FRAME ASSEMBLY (All Years) diagram
    Item Qty Part Number Description Actions
    1 1 11170502 A,B Upper Cylinder Pin
    View Item
    2 2 75085015 3/4"-10 Hex Jam Nut
    View Item
    3 1 11171900 Actuator
    View Item
    4 2 75086180 3/4"-10 x 2" Hex Head Screw
    View Item
    5 2 10292001 Cam Plate Assembly
    View Item
    6 2 11170300 “U” Bar
    View Item
    7 2 75088087 3/4" Lock Washer
    View Item
    8 14 75089541 A,B 1/4" Dia. x 1-7/8" Coiled Pin
    View Item
    9 2 20211200 A Parallel Arm Pin
    View Item
    10 1 11171500 A,B Lower Cylinder Pin
    View Item
    11 3 10210900 Spacer
    View Item
    12 1 11220000 Frame Mount Assembly
    View Item
    13 1 11130027 Lift Arm Assembly (MD-81 27" Arms)
    View Item
    13 1 11130032 Lift Arm Assembly (MD-81 32" Arms)
    View Item
    13 1 11230027 Lift Arm Assembly (MD-82 27" Arms)
    View Item
    13 1 11230032 Lift Arm Assembly (MD-82 32" Arms)
    View Item
    14 1 11155027 Parallel Arm Assembly (27" Arms)
    View Item
    14 1 11155032 Parallel Arm Assembly (32" Arms)
    View Item
    15 2 25170100 Mount Plate
    View Item
    16 2 10171701 Spacer (27" arms)
    View Item
    16 2 11171700 Spacer (32" arms)
    View Item
    17 2 20270700 A Main Pin
    View Item
    18 2 11151101 Stop Block (Level Ride)
    View Item
    18 2 11151102 Stop Block (Half Dip)
    View Item
    19 1 75085175 A,B 1/4"-20 Self Locking Nut
    View Item
    20 1 75086215 A,B 1/4"-20 x 2-1/2" Bolt (Grade 8)
    View Item

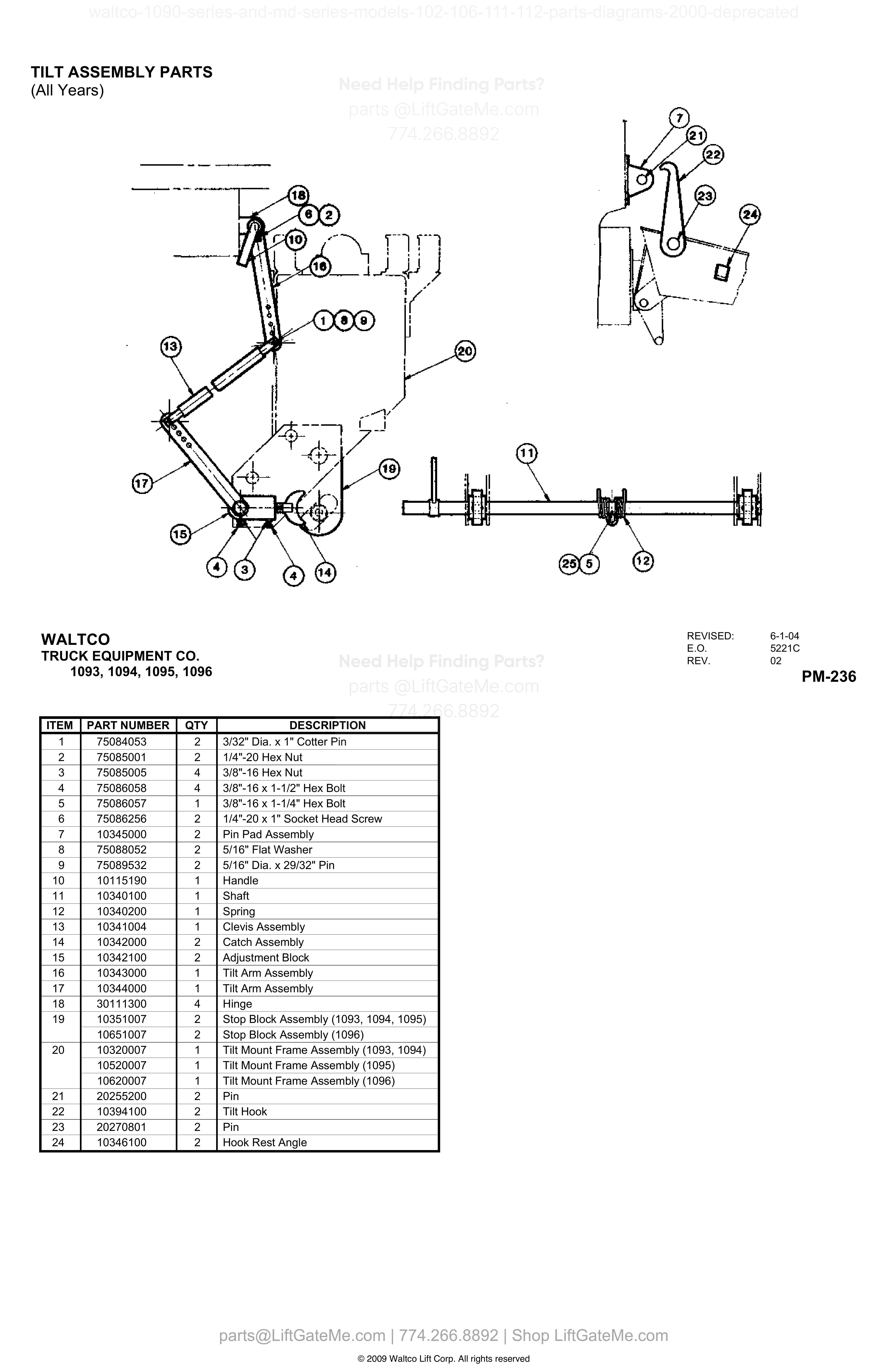

    TILT ASSEMBLY PARTS

    TILT ASSEMBLY PARTS diagram
    Item Qty Part Number Description Actions
    1 2 75084053 3/32" Dia. x 1" Cotter Pin
    View Item
    2 2 75085001 1/4"-20 Hex Nut
    View Item
    3 4 75085005 3/8"-16 Hex Nut
    View Item
    4 4 75086058 3/8"-16 x 1-1/2" Hex Bolt
    View Item
    5 1 75086057 3/8"-16 x 1-1/4" Hex Bolt
    View Item
    6 2 75086256 1/4"-20 x 1" Socket Head Screw
    View Item
    7 2 10345000 Pin Pad Assembly
    View Item
    8 2 75088052 5/16" Flat Washer
    View Item
    9 2 75089532 5/16" Dia. x 29/32" Pin
    View Item
    10 1 10115190 Handle
    View Item
    11 1 10340100 Shaft
    View Item
    12 1 10340200 Spring
    View Item
    13 1 10341004 Clevis Assembly
    View Item
    14 2 10342000 Catch Assembly
    View Item
    15 2 10342100 Adjustment Block
    View Item
    16 1 10343000 Tilt Arm Assembly
    View Item
    17 1 10344000 Tilt Arm Assembly
    View Item
    18 4 30111300 Hinge
    View Item
    19 2 10351007 Stop Block Assembly (1093, 1094, 1095)
    View Item
    19 2 10651007 Stop Block Assembly (1096)
    View Item
    20 1 10320007 Tilt Mount Frame Assembly (1093, 1094)
    View Item
    20 1 10520007 Tilt Mount Frame Assembly (1095)
    View Item
    20 1 10620007 Tilt Mount Frame Assembly (1096)
    View Item
    21 2 20255200 Pin
    View Item
    22 2 10394100 Tilt Hook
    View Item
    23 2 20270801 Pin
    View Item
    24 2 10346100 Hook Rest Angle
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    i
    Page 20 — Full Manual Manual page 20
    Page 21 — Full Manual Manual page 21

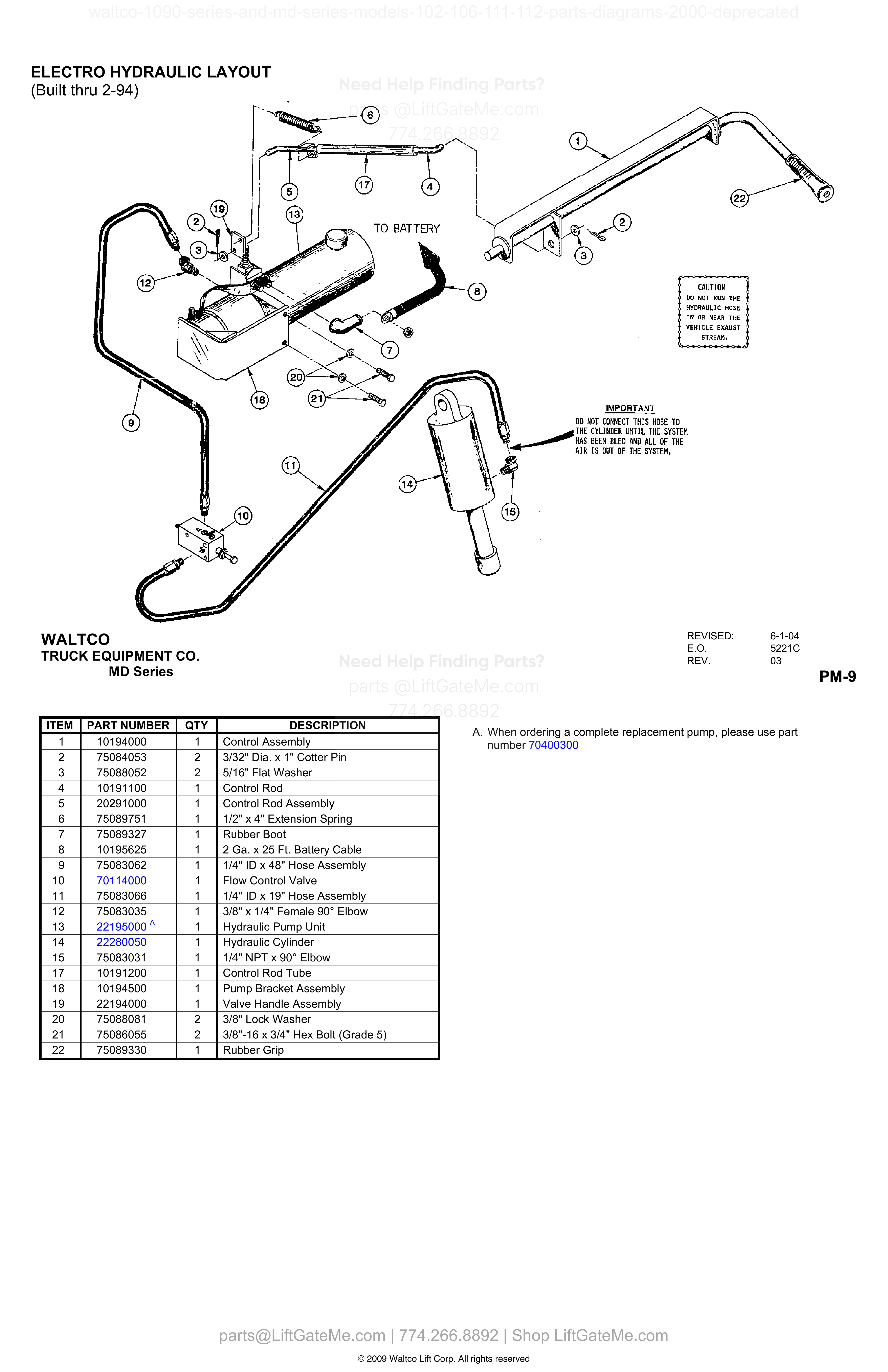

    ELECTRO HYDRAULIC LAYOUT

    ELECTRO HYDRAULIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 1 10194000 Control Assembly
    View Item
    2 2 75084053 3/32" Dia. x 1" Cotter Pin
    View Item
    3 2 75088052 5/16" Flat Washer
    View Item
    4 1 10191100 Control Rod
    View Item
    5 1 20291000 Control Rod Assembly
    View Item
    6 1 75089751 1/2" x 4" Extension Spring
    View Item
    7 1 75089327 Rubber Boot
    View Item
    8 1 10195625 2 Ga. x 25 Ft. Battery Cable
    View Item
    9 1 75083062 1/4" ID x 48" Hose Assembly
    View Item
    10 1 70114000 Flow Control Valve
    View Item
    11 1 75083066 1/4" ID x 19" Hose Assembly
    View Item
    12 1 75083035 3/8" x 1/4" Female 90° Elbow
    View Item
    13 1 22195000 A Hydraulic Pump Unit
    View Item
    14 1 22280050 Hydraulic Cylinder
    View Item
    15 1 75083031 1/4" NPT x 90° Elbow
    View Item
    17 1 10191200 Control Rod Tube
    View Item
    18 1 10194500 Pump Bracket Assembly
    View Item
    19 1 22194000 Valve Handle Assembly
    View Item
    20 2 75088081 3/8" Lock Washer
    View Item
    21 2 75086055 3/8"-16 x 3/4" Hex Bolt (Grade 5)
    View Item
    22 1 75089330 Rubber Grip
    View Item

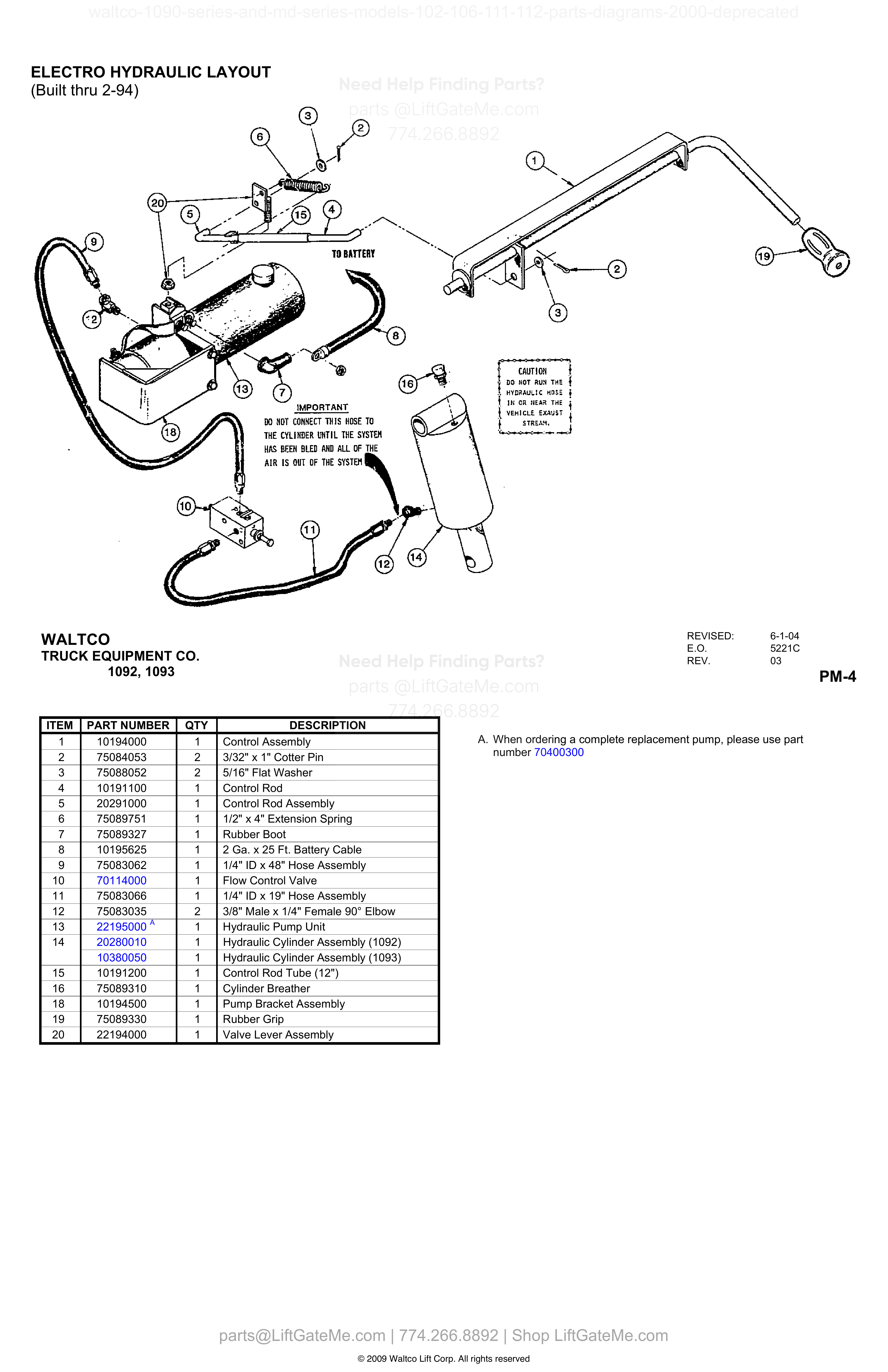

    ELECTRO HYDRAULIC LAYOUT

    ELECTRO HYDRAULIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 1 10194000 Control Assembly
    View Item
    2 2 75084053 3/32" x 1" Cotter Pin
    View Item
    3 2 75088052 5/16" Flat Washer
    View Item
    4 1 10191100 Control Rod
    View Item
    5 1 20291000 Control Rod Assembly
    View Item
    6 1 75089751 1/2" x 4" Extension Spring
    View Item
    7 1 75089327 Rubber Boot
    View Item
    8 1 10195625 2 Ga. x 25 Ft. Battery Cable
    View Item
    9 1 75083062 1/4" ID x 48" Hose Assembly
    View Item
    10 1 70114000 Flow Control Valve
    View Item
    11 1 75083066 1/4" ID x 19" Hose Assembly
    View Item
    12 2 75083035 3/8" Male x 1/4" Female 90° Elbow
    View Item
    13 1 22195000 A Hydraulic Pump Unit
    View Item
    14 1 20280010 Hydraulic Cylinder Assembly (1092)
    View Item
    14 1 10380050 Hydraulic Cylinder Assembly (1093)
    View Item
    15 1 10191200 Control Rod Tube (12")
    View Item
    16 1 75089310 Cylinder Breather
    View Item
    18 1 10194500 Pump Bracket Assembly
    View Item
    19 1 75089330 Rubber Grip
    View Item
    20 1 22194000 Valve Lever Assembly
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

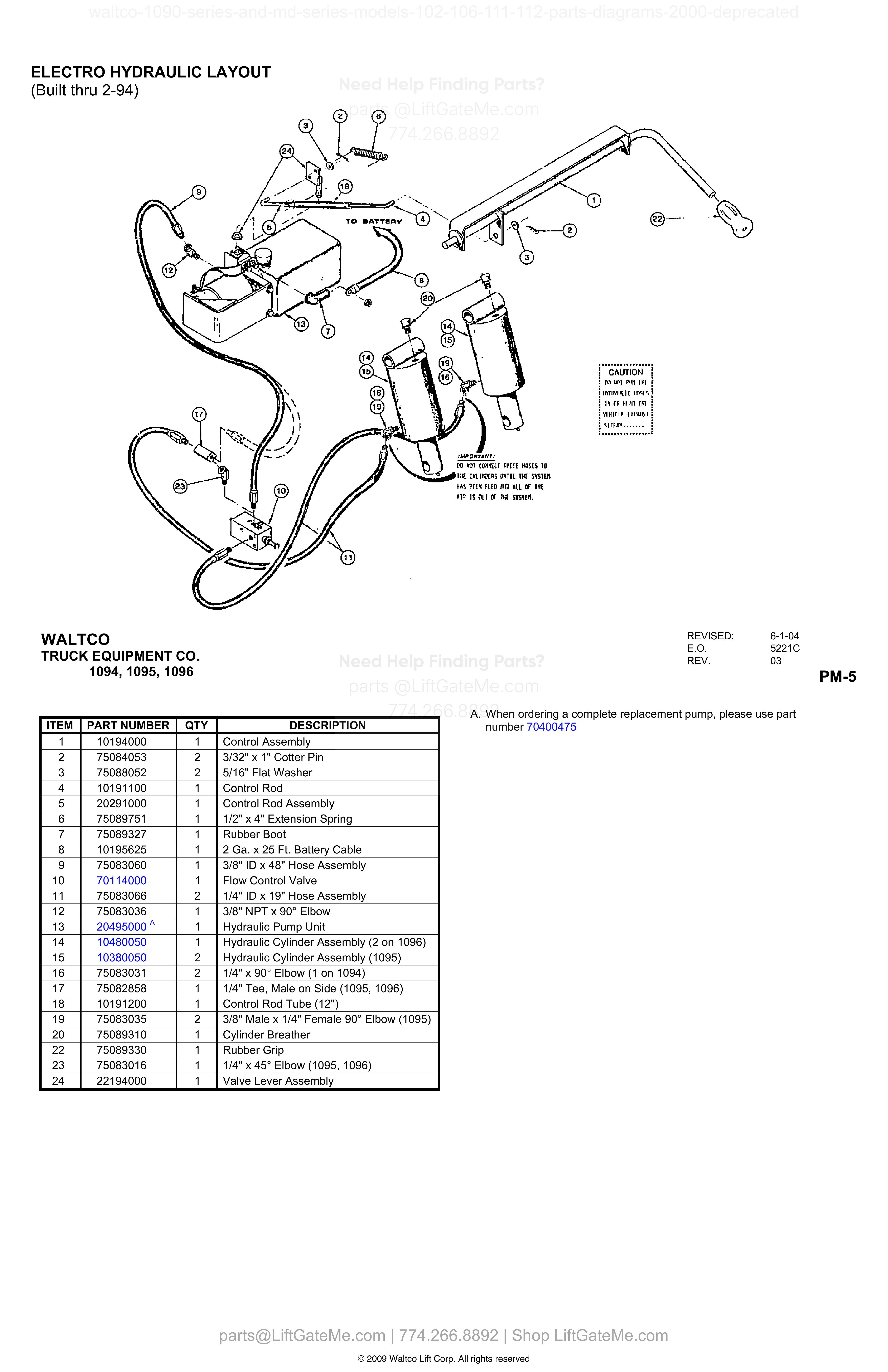

    ELECTRO HYDRAULIC LAYOUT (Built thru 2-94)

    ELECTRO HYDRAULIC LAYOUT (Built thru 2-94) diagram
    Item Qty Part Number Description Actions
    1 1 10194000 Control Assembly
    View Item
    2 2 75084053 3/32" x 1" Cotter Pin
    View Item
    3 2 75088052 5/16" Flat Washer
    View Item
    4 1 10191100 Control Rod
    View Item
    5 1 20291000 Control Rod Assembly
    View Item
    6 1 75089751 1/2" x 4" Extension Spring
    View Item
    7 1 75089327 Rubber Boot
    View Item
    8 1 10195625 2 Ga. x 25 Ft. Battery Cable
    View Item
    9 1 75083060 3/8" ID x 48" Hose Assembly
    View Item
    10 1 70114000 Flow Control Valve
    View Item
    11 2 75083066 1/4" ID x 19" Hose Assembly
    View Item
    12 1 75083036 3/8" NPT x 90° Elbow
    View Item
    13 1 20495000 A Hydraulic Pump Unit
    View Item
    14 1 10480050 Hydraulic Cylinder Assembly (2 on 1096)
    View Item
    15 2 10380050 Hydraulic Cylinder Assembly (1095)
    View Item
    16 2 75083031 1/4" x 90° Elbow (1 on 1094)
    View Item
    17 1 75082858 1/4" Tee, Male on Side (1095, 1096)
    View Item
    18 1 10191200 Control Rod Tube (12")
    View Item
    19 2 75083035 3/8" Male x 1/4" Female 90° Elbow (1095)
    View Item
    20 1 75089310 Cylinder Breather
    View Item
    22 1 75089330 Rubber Grip
    View Item
    23 1 75083016 1/4" x 45° Elbow (1095, 1096)
    View Item
    24 1 22194000 Valve Lever Assembly
    View Item

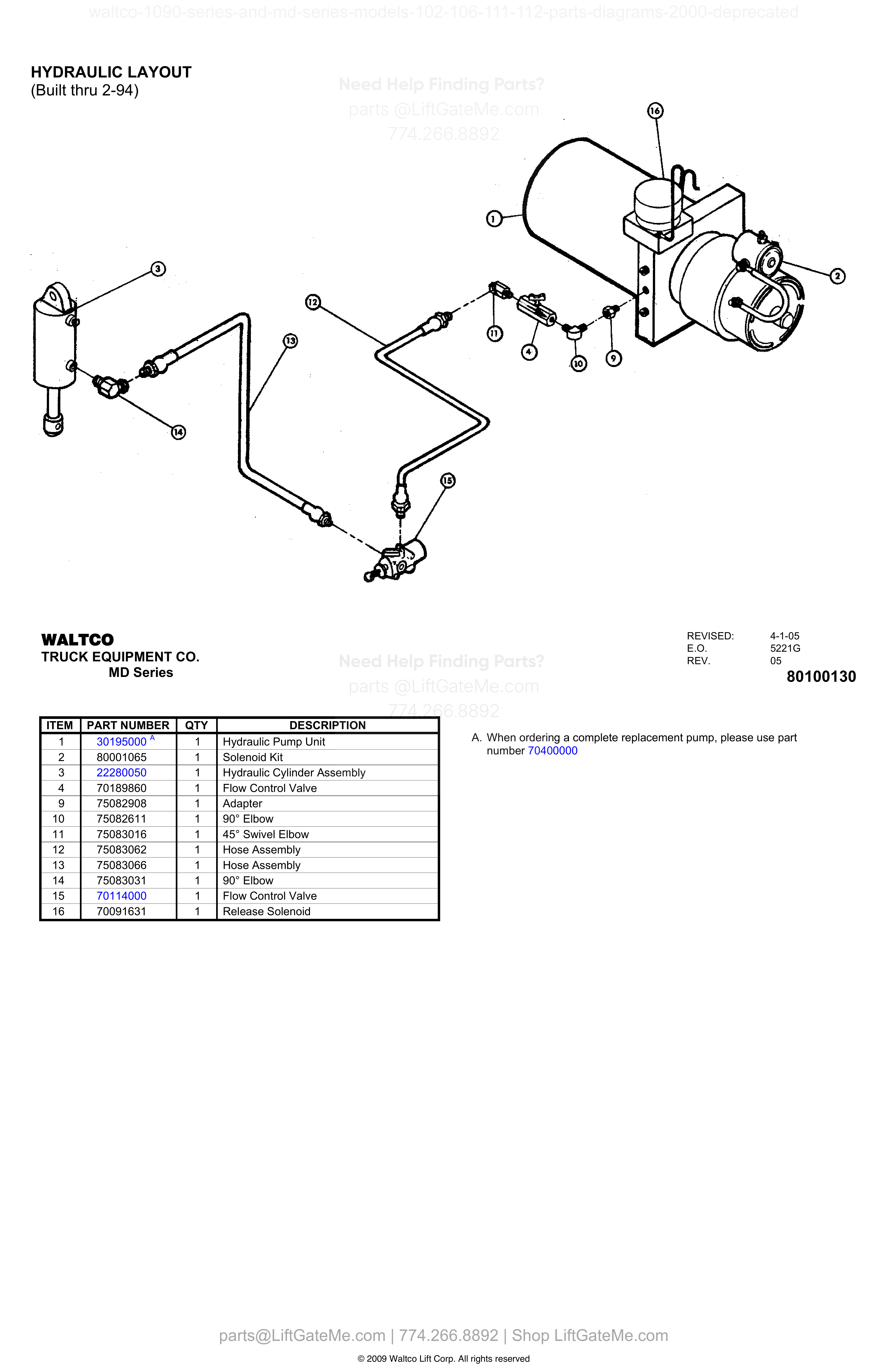

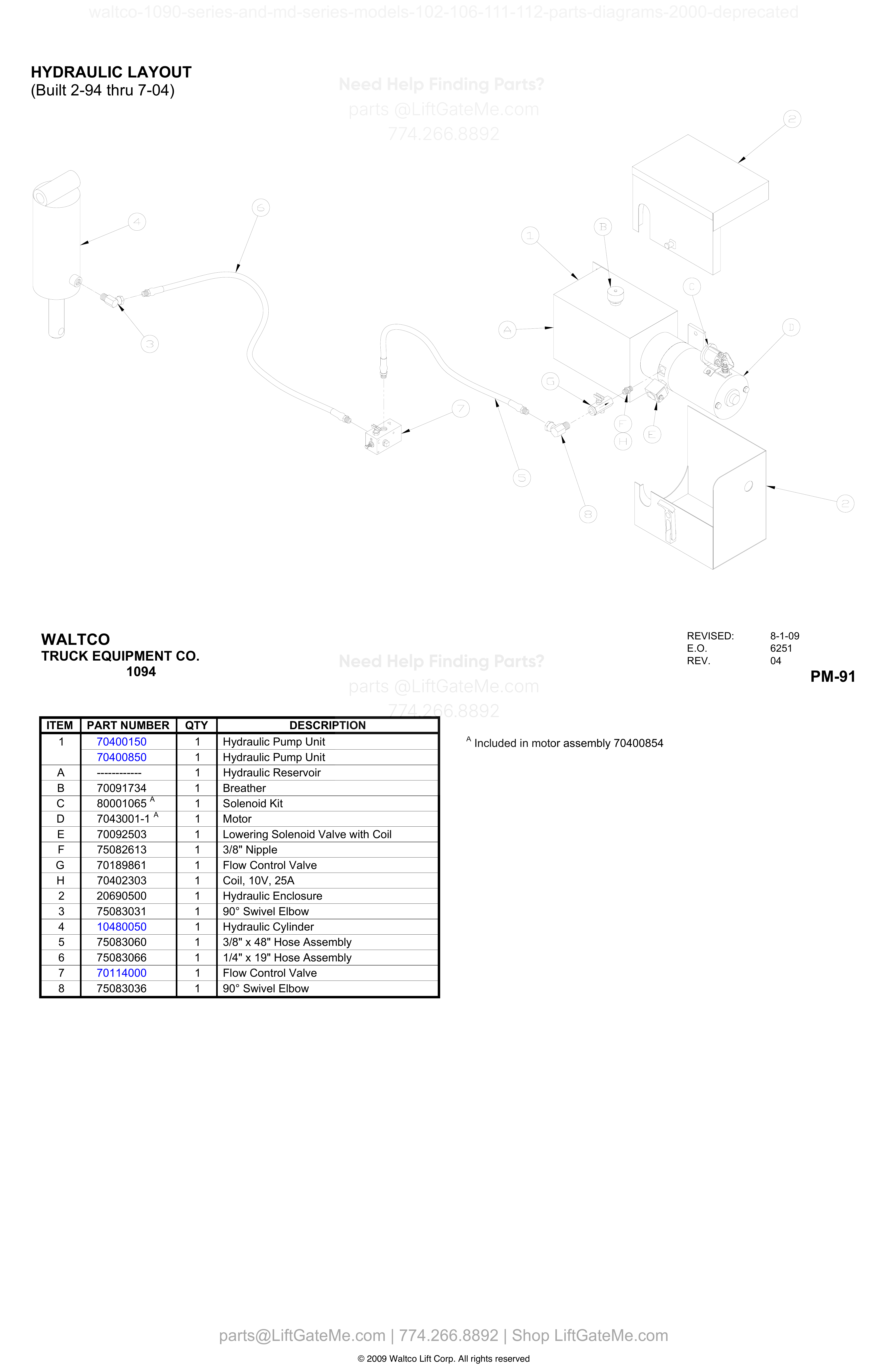

    HYDRAULIC LAYOUT

    HYDRAULIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 1 30195000 A Hydraulic Pump Unit
    View Item
    2 1 80001065 Solenoid Kit
    View Item
    3 1 22280050 Hydraulic Cylinder Assembly
    View Item
    4 1 70189860 Flow Control Valve
    View Item
    9 1 75082908 Adapter
    View Item
    10 1 75082611 90° Elbow
    View Item
    11 1 75083016 45° Swivel Elbow
    View Item
    12 1 75083062 Hose Assembly
    View Item
    13 1 75083066 Hose Assembly
    View Item
    14 1 75083031 90° Elbow
    View Item
    15 1 70114000 Flow Control Valve
    View Item
    16 1 70091631 Release Solenoid
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

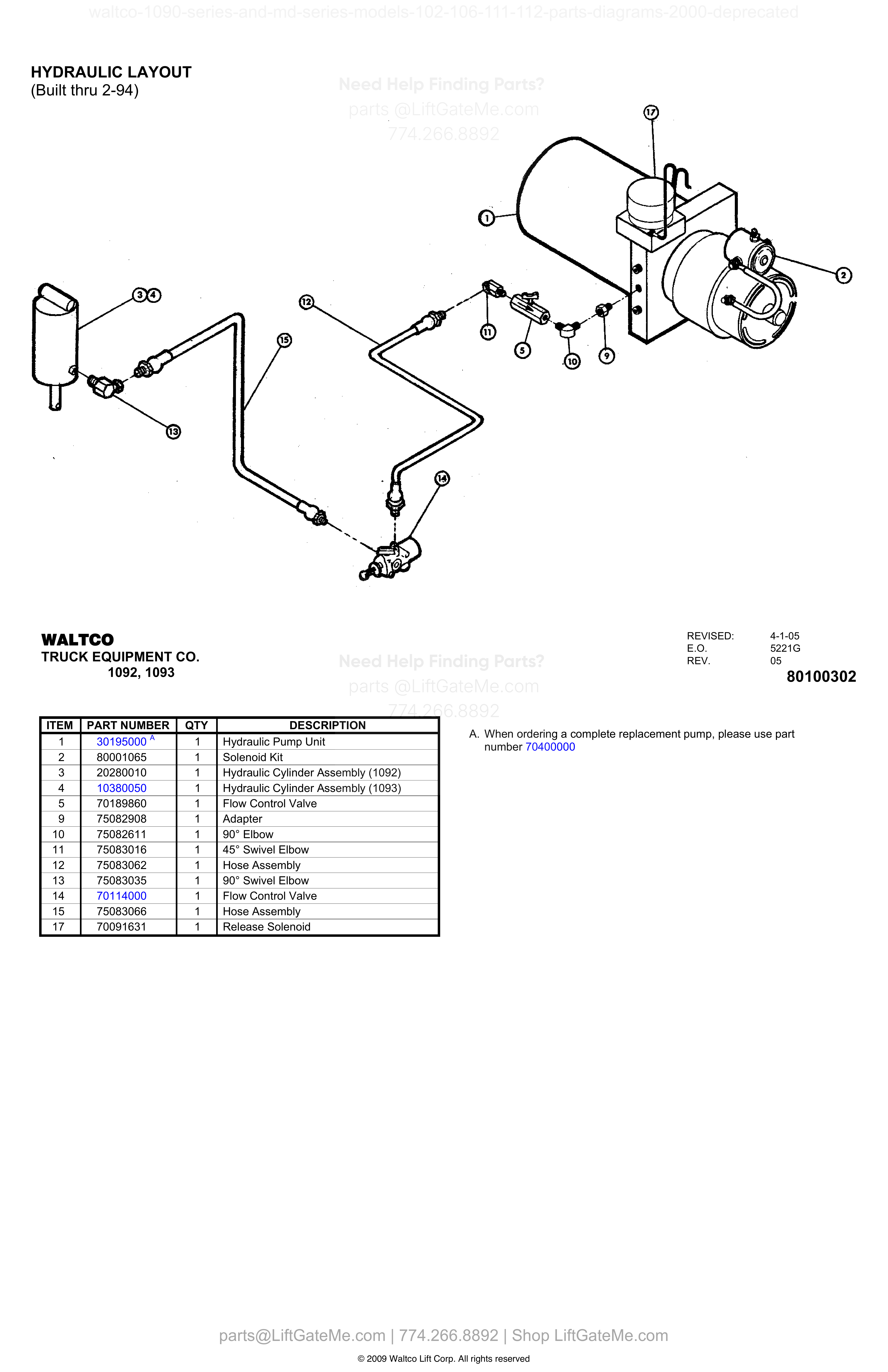

    HYDRAULIC LAYOUT

    HYDRAULIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 1 30195000 A Hydraulic Pump Unit
    View Item
    2 1 80001065 Solenoid Kit
    View Item
    3 1 20280010 Hydraulic Cylinder Assembly (1092)
    View Item
    4 1 10380050 Hydraulic Cylinder Assembly (1093)
    View Item
    5 1 70189860 Flow Control Valve
    View Item
    9 1 75082908 Adapter
    View Item
    10 1 75082611 90° Elbow
    View Item
    11 1 75083016 45° Swivel Elbow
    View Item
    12 1 75083062 Hose Assembly
    View Item
    13 1 75083035 90° Swivel Elbow
    View Item
    14 1 70114000 Flow Control Valve
    View Item
    15 1 75083066 Hose Assembly
    View Item
    17 1 70091631 Release Solenoid
    View Item

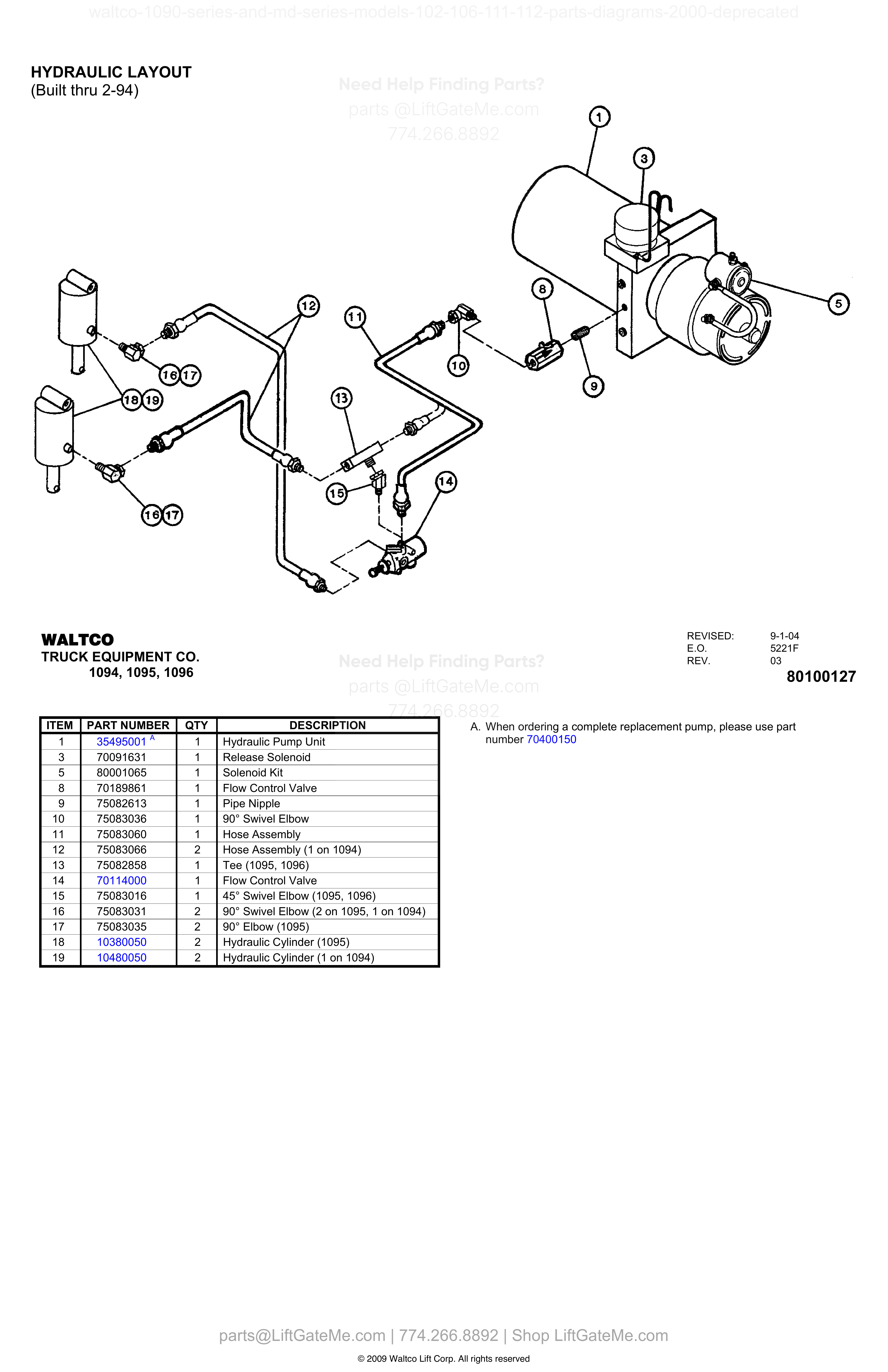

    HYDRAULIC LAYOUT (Built thru 2-94)

    HYDRAULIC LAYOUT (Built thru 2-94) diagram
    Item Qty Part Number Description Actions
    1 1 35495001 A Hydraulic Pump Unit
    View Item
    3 1 70091631 Release Solenoid
    View Item
    5 1 80001065 Solenoid Kit
    View Item
    8 1 70189861 Flow Control Valve
    View Item
    9 1 75082613 Pipe Nipple
    View Item
    10 1 75083036 90° Swivel Elbow
    View Item
    11 1 75083060 Hose Assembly
    View Item
    12 2 75083066 Hose Assembly (1 on 1094)
    View Item
    13 1 75082858 Tee (1095, 1096)
    View Item
    14 1 70114000 Flow Control Valve
    View Item
    15 1 75083016 45° Swivel Elbow (1095, 1096)
    View Item
    16 2 75083031 90° Swivel Elbow (2 on 1095, 1 on 1094)
    View Item
    17 2 75083035 90° Elbow (1095)
    View Item
    18 2 10380050 Hydraulic Cylinder (1095)
    View Item
    19 2 10480050 Hydraulic Cylinder (1 on 1094)
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

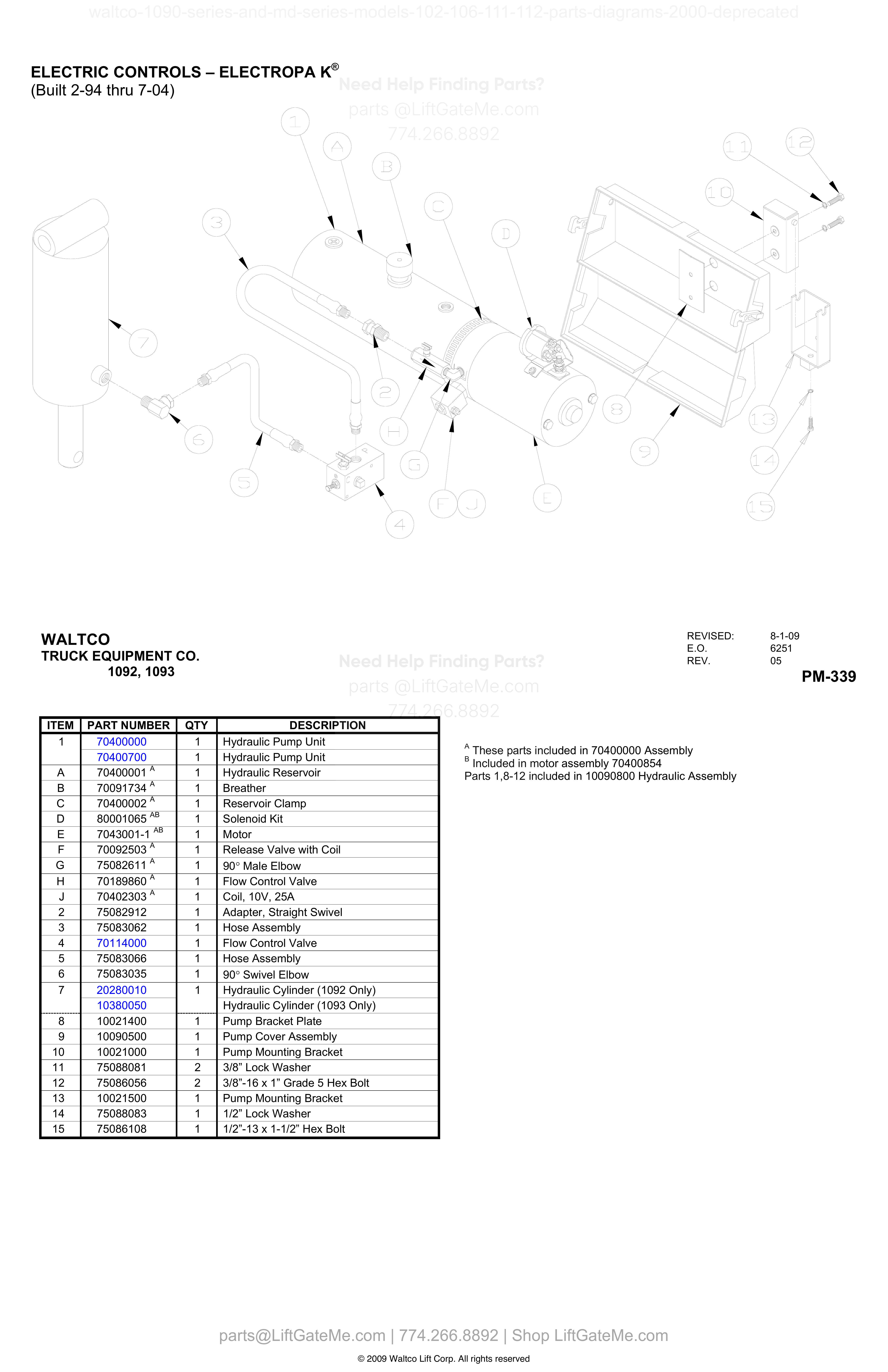

    ELECTRIC CONTROLS – ELECTROPAK®

    ELECTRIC CONTROLS – ELECTROPAK® diagram
    Item Qty Part Number Description Actions
    1 1 70400000 Hydraulic Pump Unit
    View Item
    1 1 70400700 Hydraulic Pump Unit
    View Item
    A 1 70400001 A Hydraulic Reservoir
    View Item
    B 1 70091734 A Breather
    View Item
    C 1 70400002 A Reservoir Clamp
    View Item
    D 1 80001065 A,B Solenoid Kit
    View Item
    E 1 7043001-1 A,B Motor
    View Item
    F 1 70092503 A Release Valve with Coil
    View Item
    G 1 75082611 A 90° Male Elbow
    View Item
    H 1 70189860 A Flow Control Valve
    View Item
    J 1 70402303 A Coil, 10V, 25A
    View Item
    2 1 75082912 Adapter, Straight Swivel
    View Item
    3 1 75083062 Hose Assembly
    View Item
    4 1 70114000 Flow Control Valve
    View Item
    5 1 75083066 Hose Assembly
    View Item
    6 1 75083035 90° Swivel Elbow
    View Item
    7 1 20280010 Hydraulic Cylinder (1092 Only)
    View Item
    7 10380050 Hydraulic Cylinder (1093 Only)
    View Item
    8 1 10021400 Pump Bracket Plate
    View Item
    9 1 10090500 Pump Cover Assembly
    View Item
    10 1 10021000 Pump Mounting Bracket
    View Item
    11 2 75088081 3/8” Lock Washer
    View Item
    12 2 75086056 3/8”-16 x 1” Grade 5 Hex Bolt
    View Item
    13 1 10021500 Pump Mounting Bracket
    View Item
    14 1 75088083 1/2” Lock Washer
    View Item
    15 1 75086108 1/2”-13 x 1-1/2” Hex Bolt
    View Item

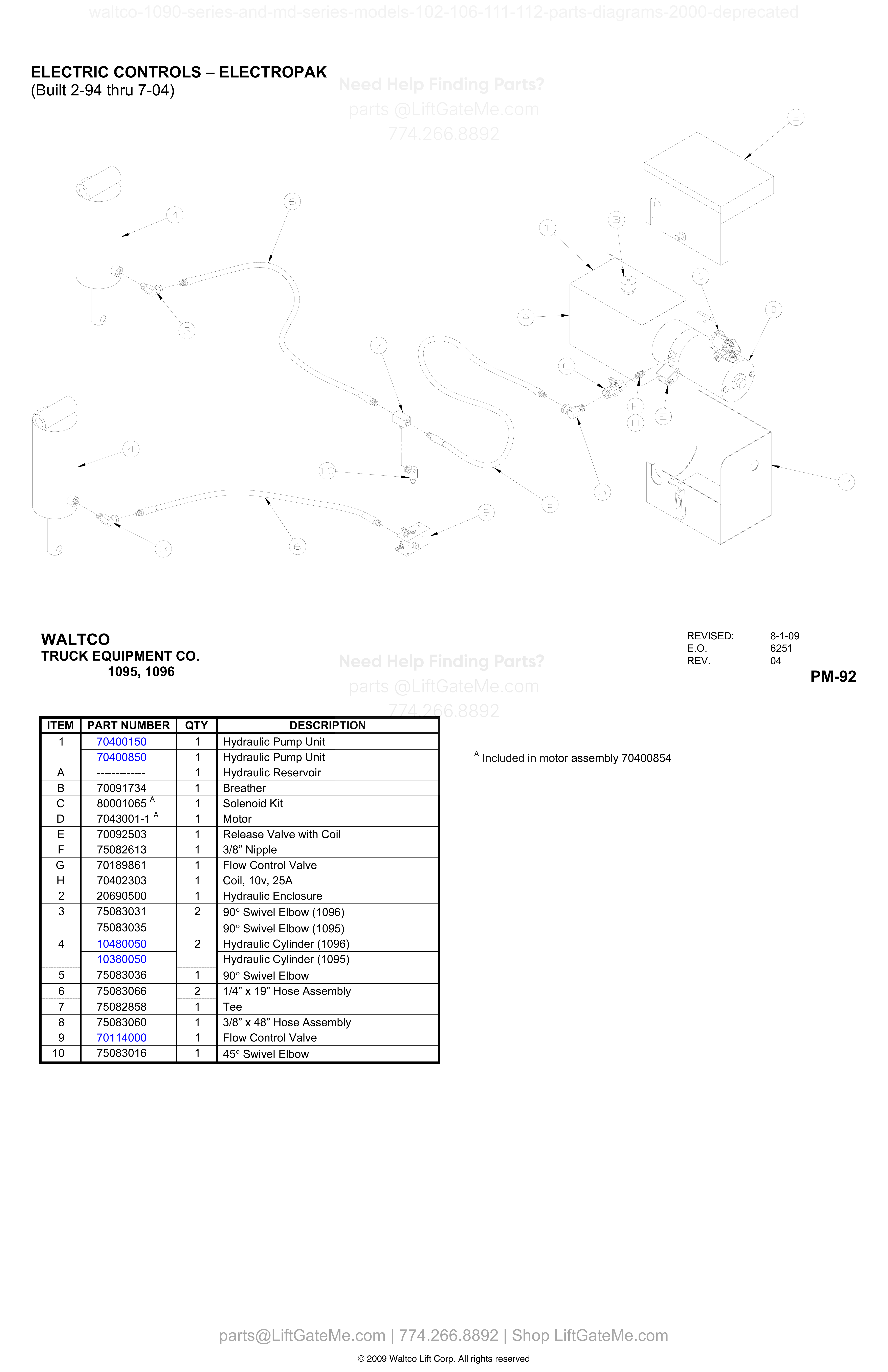

    HYDRAULIC LAYOUT

    HYDRAULIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 1 70400150 Hydraulic Pump Unit
    View Item
    1 1 70400850 Hydraulic Pump Unit
    View Item
    A 1 ------------ Hydraulic Reservoir
    B 1 70091734 Breather
    View Item
    C 1 80001065 A Solenoid Kit
    View Item
    D 1 7043001-1 A Motor
    View Item
    E 1 70092503 Lowering Solenoid Valve with Coil
    View Item
    F 1 75082613 3/8" Nipple
    View Item
    G 1 70189861 Flow Control Valve
    View Item
    H 1 70402303 Coil, 10V, 25A
    View Item
    2 1 20690500 Hydraulic Enclosure
    View Item
    3 1 75083031 90° Swivel Elbow
    View Item
    4 1 10480050 Hydraulic Cylinder
    View Item
    5 1 75083060 3/8" x 48" Hose Assembly
    View Item
    6 1 75083066 1/4" x 19" Hose Assembly
    View Item
    7 1 70114000 Flow Control Valve
    View Item
    8 1 75083036 90° Swivel Elbow
    View Item
    A 1 ----------- Hydraulic Reservoir

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    ELECTRIC CONTROLS – ELECTROPAK

    ELECTRIC CONTROLS – ELECTROPAK diagram
    Item Qty Part Number Description Actions
    1 1 70400150 Hydraulic Pump Unit
    View Item
    1 1 70400850 Hydraulic Pump Unit
    View Item
    A 1 ----------- Hydraulic Reservoir
    B 1 70091734 Breather
    View Item
    C 1 80001065 A Solenoid Kit
    View Item
    D 1 7043001-1 A Motor
    View Item
    E 1 70092503 Release Valve with Coil
    View Item
    F 1 75082613
    View Item
    G 1 70189861 Flow Control Valve
    View Item
    H 1 70402303 Coil, 10v, 25A
    View Item
    2 1 20690500 Hydraulic Enclosure
    View Item
    3 2 75083031 90° Swivel Elbow (1096)
    View Item
    3 75083035 90° Swivel Elbow (1095)
    View Item
    4 2 10480050 Hydraulic Cylinder (1096)
    View Item
    4 10380050 Hydraulic Cylinder (1095)
    View Item
    5 1 75083036 90° Swivel Elbow
    View Item
    6 2 75083066
    View Item
    7 1 75082858 Tee
    View Item
    8 1 75083060
    View Item
    9 1 70114000 Flow Control Valve
    View Item
    10 1 75083016 45° Swivel Elbow
    View Item
    A 1 --------- Hydraulic Reservoir

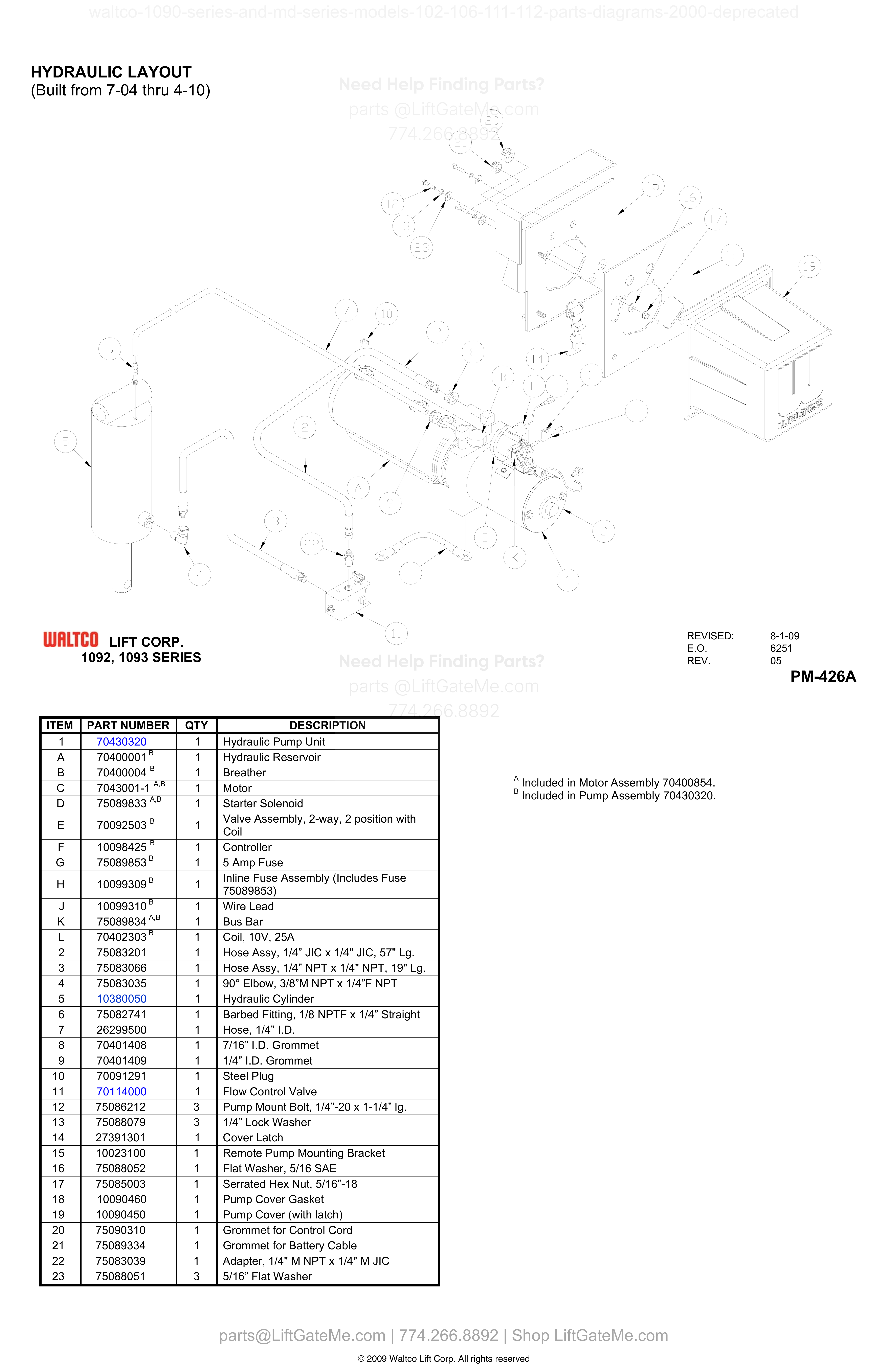

    HYDRAULIC LAYOUT

    HYDRAULIC LAYOUT diagram
    Item Qty Part Number Description Actions
    1 1 70430320 Hydraulic Pump Unit
    View Item
    A 1 70400001 B Hydraulic Reservoir
    View Item
    B 1 70400004 B Breather
    View Item
    C 1 7043001-1 A,B Motor
    View Item
    D 1 75089833 A,B Starter Solenoid
    View Item
    E 1 70092503 B Valve Assembly, 2-way, 2 position with Coil
    View Item
    F 1 10098425 B Controller
    View Item
    G 1 75089853 B 5 Amp Fuse
    View Item
    H 1 10099309 B Inline Fuse Assembly (Includes Fuse 75089853)
    View Item
    J 1 10099310 B Wire Lead
    View Item
    K 1 75089834 A,B Bus Bar
    View Item
    L 1 70402303 B Coil, 10V, 25A
    View Item
    2 1 75083201 Hose Assy, 1/4” JIC x 1/4” JIC, 57" Lg.
    View Item
    3 1 75083066 Hose Assy, 1/4” NPT x 1/4” NPT, 19" Lg.
    View Item
    4 1 75083035 90° Elbow, 3/8”M NPT x 1/4”F NPT
    View Item
    5 1 10380050 Hydraulic Cylinder
    View Item
    6 1 75082741 Barbed Fitting, 1/8 NPTF x 1/4” Straight
    View Item
    7 1 26299500 Hose, 1/4” I.D.
    View Item
    8 1 70401408 7/16” I.D. Grommet
    View Item
    9 1 70401409 1/4” I.D. Grommet
    View Item
    10 1 70091291 Steel Plug
    View Item
    11 1 70114000 Flow Control Valve
    View Item
    12 3 75086212 Pump Mount Bolt, 1/4”-20 x 1-1/4” lg.
    View Item
    13 3 75088079 1/4” Lock Washer
    View Item
    14 1 27391301 Cover Latch
    View Item
    15 1 10023100 Remote Pump Mounting Bracket
    View Item
    16 1 75088052 Flat Washer, 5/16 SAE
    View Item
    17 1 75085003 Serrated Hex Nut, 5/16”-18
    View Item
    18 1 10090460 Pump Cover Gasket
    View Item
    19 1 10090450 Pump Cover (with latch)
    View Item
    20 1 75090310 Grommet for Control Cord
    View Item
    21 1 75089334 Grommet for Battery Cable
    View Item
    22 1 75083039 Adapter, 1/4" M NPT x 1/4" M JIC
    View Item
    23 3 75088051 5/16” Flat Washer
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

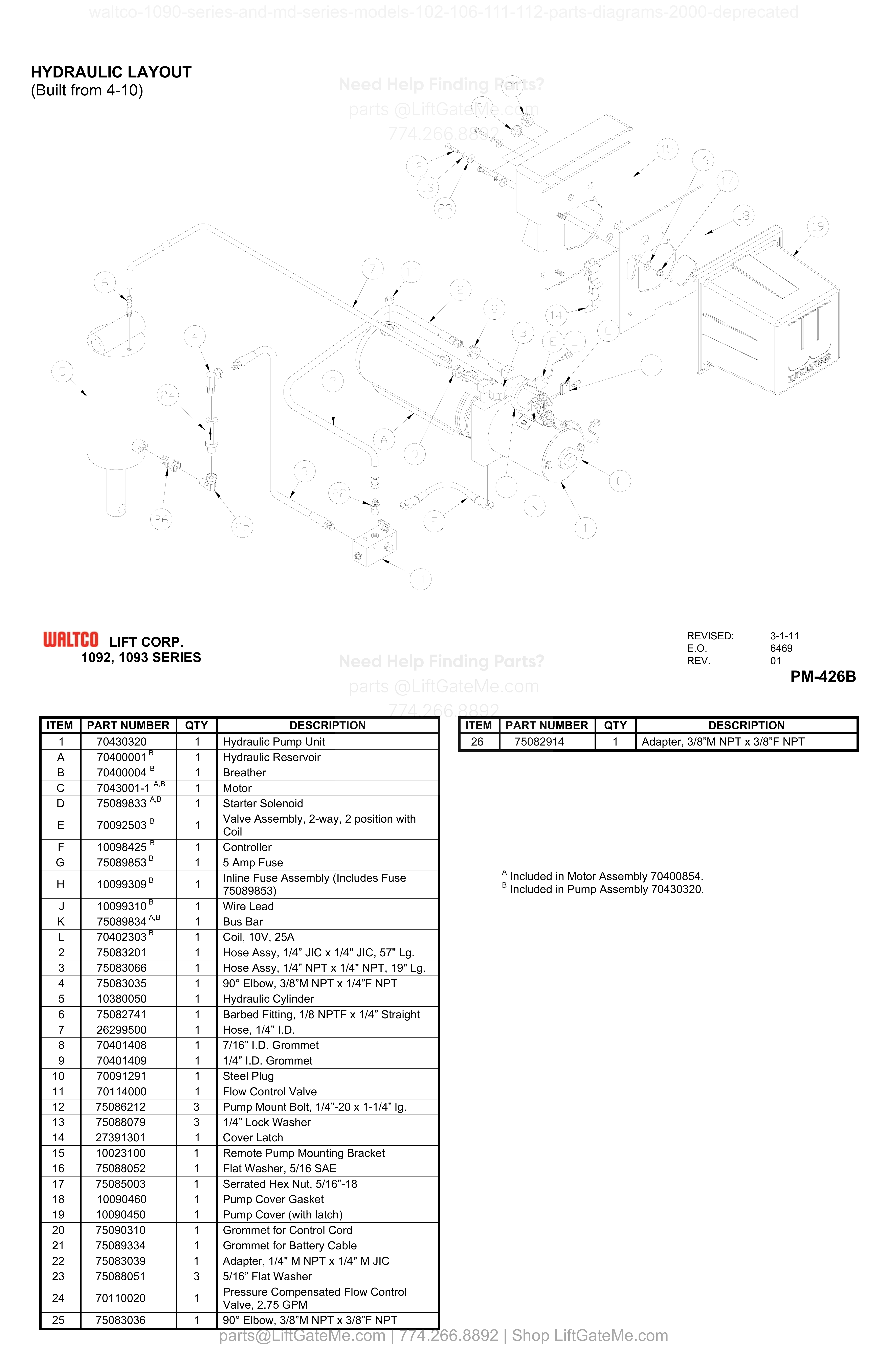

    HYDRAULIC LAYOUT (Built from 4-10)

    HYDRAULIC LAYOUT (Built from 4-10) diagram
    Item Qty Part Number Description Actions
    1 1 70430320 Hydraulic Pump Unit
    View Item
    A 1 70400001 B Hydraulic Reservoir
    View Item
    B 1 70400004 B Breather
    View Item
    C 1 7043001-1 A,B Motor
    View Item
    D 1 75089833 A,B Starter Solenoid
    View Item
    E 1 70092503 B Valve Assembly, 2-way, 2 position with Coil
    View Item
    F 1 10098425 B Controller
    View Item
    G 1 75089853 B 5 Amp Fuse
    View Item
    H 1 10099309 B Inline Fuse Assembly (Includes Fuse 75089853)
    View Item
    J 1 10099310 B Wire Lead
    View Item
    K 1 75089834 A,B Bus Bar
    View Item
    L 1 70402303 B Coil, 10V, 25A
    View Item
    2 1 75083201 Hose Assy, 1/4” JIC x 1/4” JIC, 57" Lg.
    View Item
    3 1 75083066 Hose Assy, 1/4” NPT x 1/4” NPT, 19" Lg.
    View Item
    4 1 75083035 90° Elbow, 3/8”M NPT x 1/4”F NPT
    View Item
    5 1 10380050 Hydraulic Cylinder
    View Item
    6 1 75082741 Barbed Fitting, 1/8 NPTF x 1/4” Straight
    View Item
    7 1 26299500 Hose, 1/4” I.D.
    View Item
    8 1 70401408 7/16” I.D. Grommet
    View Item
    9 1 70401409 1/4” I.D. Grommet
    View Item
    10 1 70091291 Steel Plug
    View Item
    11 1 70114000 Flow Control Valve
    View Item
    12 3 75086212 Pump Mount Bolt, 1/4”-20 x 1-1/4” lg.
    View Item
    13 3 75088079 1/4” Lock Washer
    View Item
    14 1 27391301 Cover Latch
    View Item
    15 1 10023100 Remote Pump Mounting Bracket
    View Item
    16 1 75088052 Flat Washer, 5/16 SAE
    View Item
    17 1 75085003 Serrated Hex Nut, 5/16”-18
    View Item
    18 1 10090460 Pump Cover Gasket
    View Item
    19 1 10090450 Pump Cover (with latch)
    View Item
    20 1 75090310 Grommet for Control Cord
    View Item
    21 1 75089334 Grommet for Battery Cable
    View Item
    22 1 75083039 Adapter, 1/4" M NPT x 1/4" M JIC
    View Item
    23 3 75088051 5/16” Flat Washer
    View Item
    24 1 70110020 Pressure Compensated Flow Control Valve, 2.75 GPM
    View Item
    25 1 75083036 90° Elbow, 3/8”M NPT x 3/8”F NPT
    View Item
    26 1 75082914 Adapter, 3/8”M NPT x 3/8”F NPT
    View Item

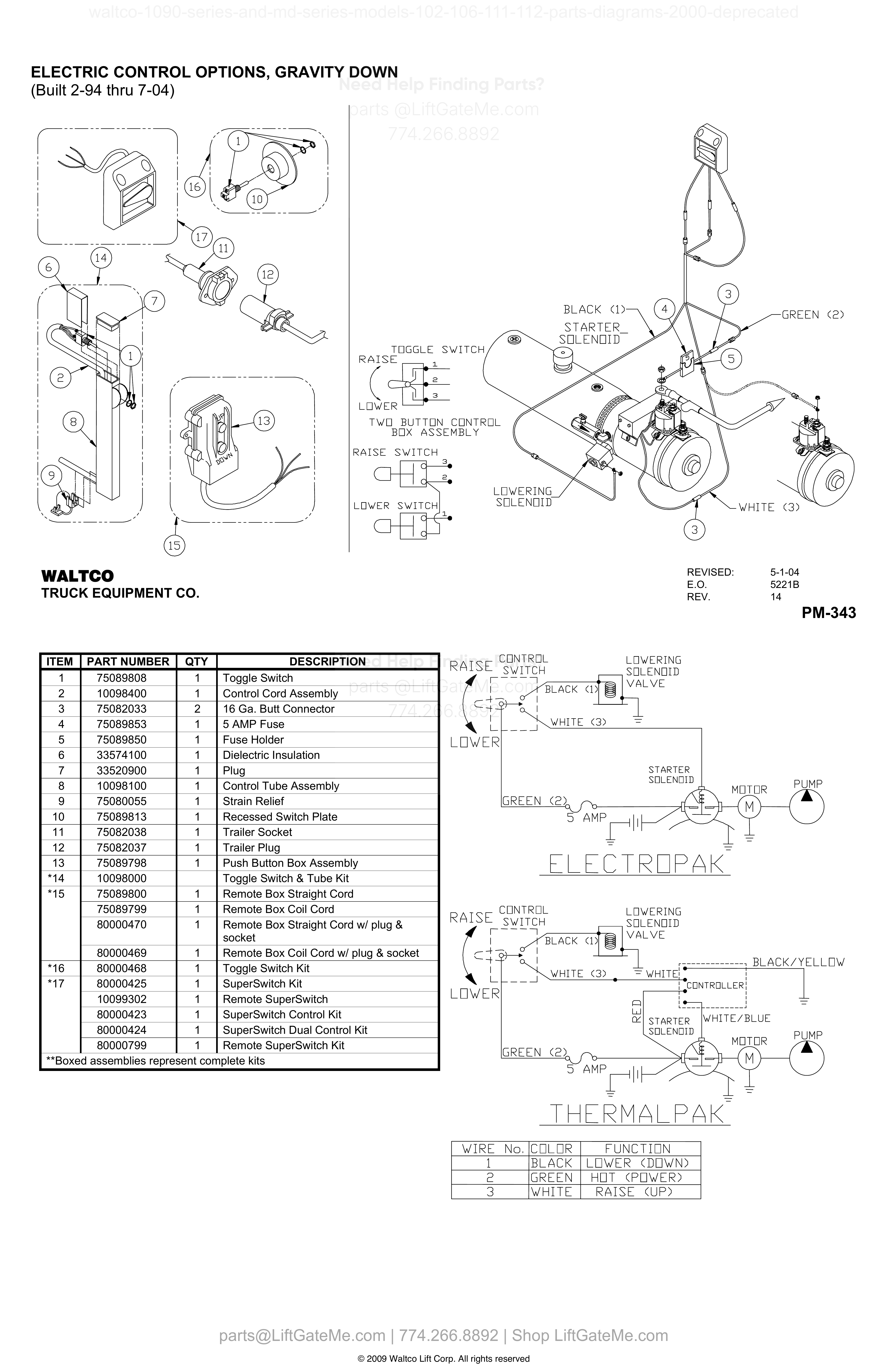

    ELECTRIC CONTROL OPTIONS, GRAVITY DOWN

    ELECTRIC CONTROL OPTIONS, GRAVITY DOWN diagram
    Item Qty Part Number Description Actions
    1 1 75089808 Toggle Switch
    View Item
    2 1 10098400 Control Cord Assembly
    View Item
    3 2 75082033 16 Ga. Butt Connector
    View Item
    4 1 75089853 5 AMP Fuse
    View Item
    5 1 75089850 Fuse Holder
    View Item
    6 1 33574100 Dielectric Insulation
    View Item
    7 1 33520900 Plug
    View Item
    8 1 10098100 Control Tube Assembly
    View Item
    9 1 75080055 Strain Relief
    View Item
    10 1 75089813 Recessed Switch Plate
    View Item
    11 1 75082038 Trailer Socket
    View Item
    12 1 75082037 Trailer Plug
    View Item
    13 1 75089798 Push Button Box Assembly
    View Item
    *14 10098000 Toggle Switch & Tube Kit
    View Item
    *15 1 75089800 Remote Box Straight Cord
    View Item
    *15 1 75089799 Remote Box Coil Cord
    View Item
    *15 1 80000470 Remote Box Straight Cord w/ plug & socket
    View Item
    *15 1 80000469
    View Item
    *16 1 80000468 Toggle Switch Kit
    View Item
    *17 1 80000425 SuperSwitch Kit
    View Item
    *17 1 10099302 Remote SuperSwitch
    View Item
    *17 1 80000423 SuperSwitch Control Kit
    View Item
    *17 1 80000424 SuperSwitch Dual Control Kit
    View Item
    *17 1 80000799 Remote SuperSwitch Kit
    View Item
    13 1 10089798 Push Button Box Assembly
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

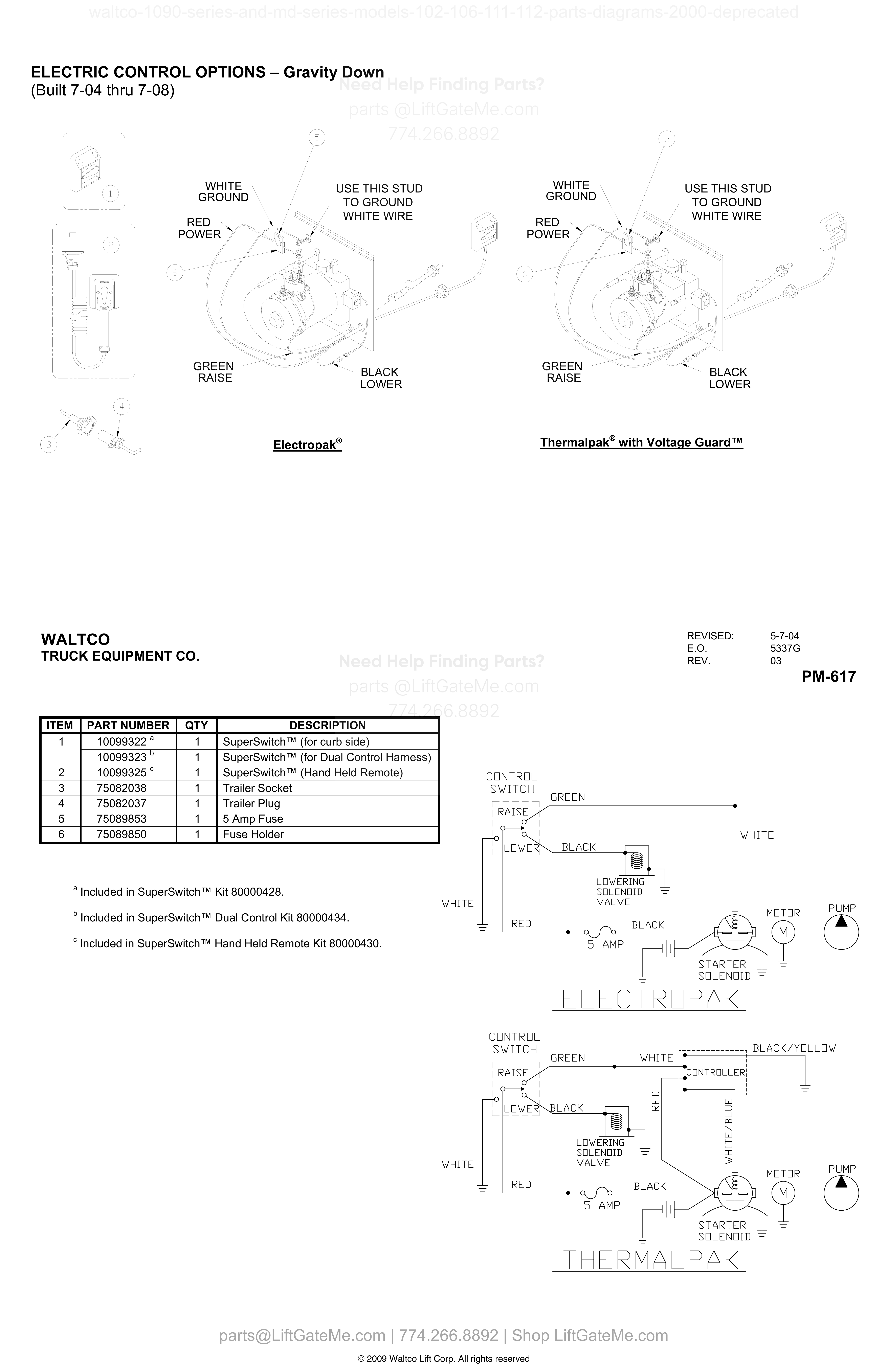

    ELECTRIC CONTROL OPTIONS – Gravity Down (Built 7-04 thru 7-08)

    ELECTRIC CONTROL OPTIONS – Gravity Down (Built 7-04 thru 7-08) diagram
    Item Qty Part Number Description Actions
    1 1 10099322 A SuperSwitch™ (for curb side)
    View Item
    1 1 10099323 B SuperSwitch™ (for Dual Control Harness)
    View Item
    2 1 10099325 C SuperSwitch™ (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 1 75089853 5 Amp Fuse
    View Item
    6 1 75089850 Fuse Holder
    View Item

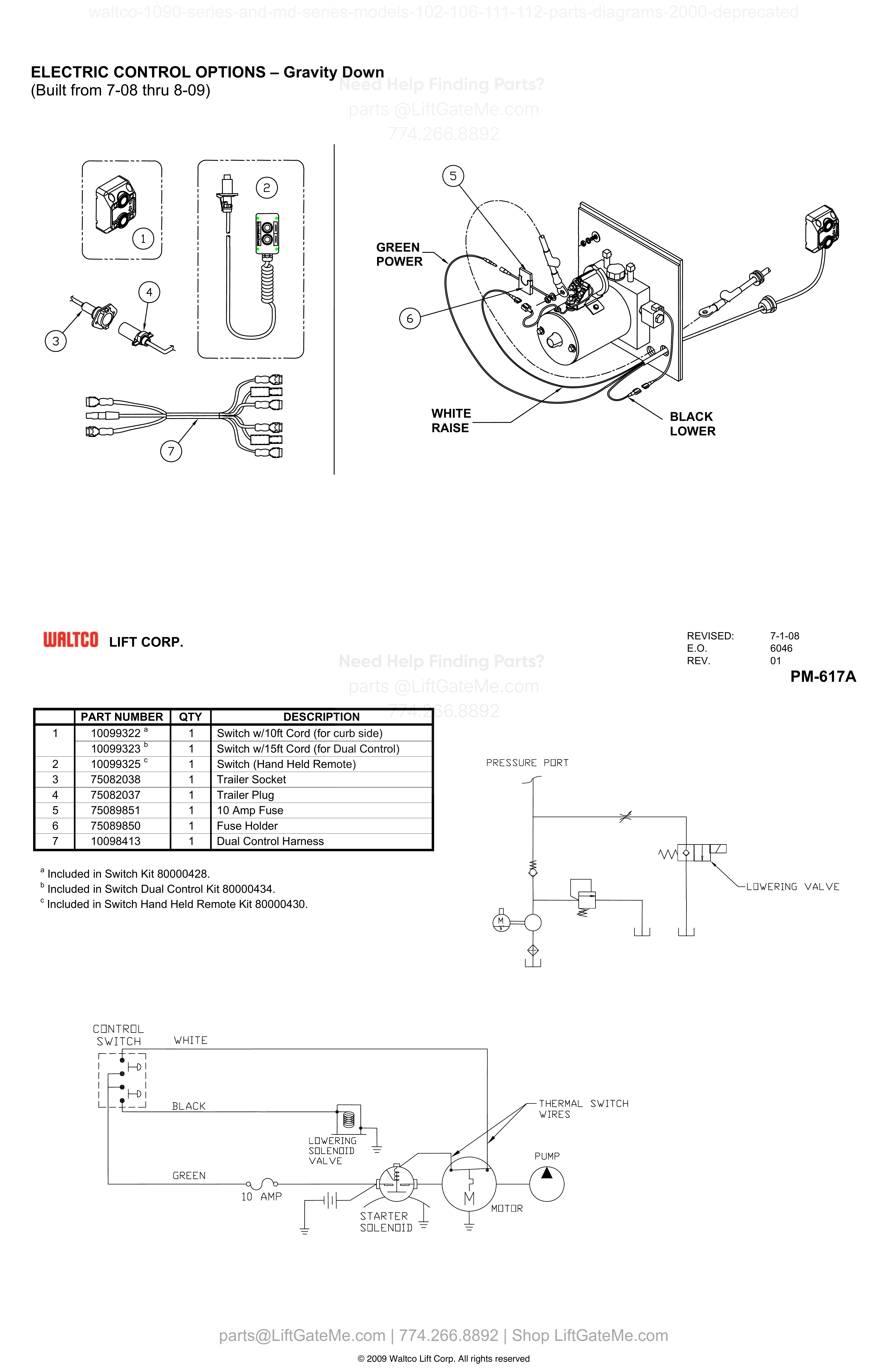

    ELECTRIC CONTROL OPTIONS – Gravity Down (Built from 7-08 thru 8-09)

    ELECTRIC CONTROL OPTIONS – Gravity Down (Built from 7-08 thru 8-09) diagram
    Item Qty Part Number Description Actions
    1 1 10099322 A Switch w/10ft Cord (for curb side)
    View Item
    1 1 10099323 B Switch w/15ft Cord (for Dual Control)
    View Item
    2 1 10099325 C Switch (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 1 75089851 10 Amp Fuse
    View Item
    6 1 75089850 Fuse Holder
    View Item
    7 1 10098413 Dual Control Harness
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

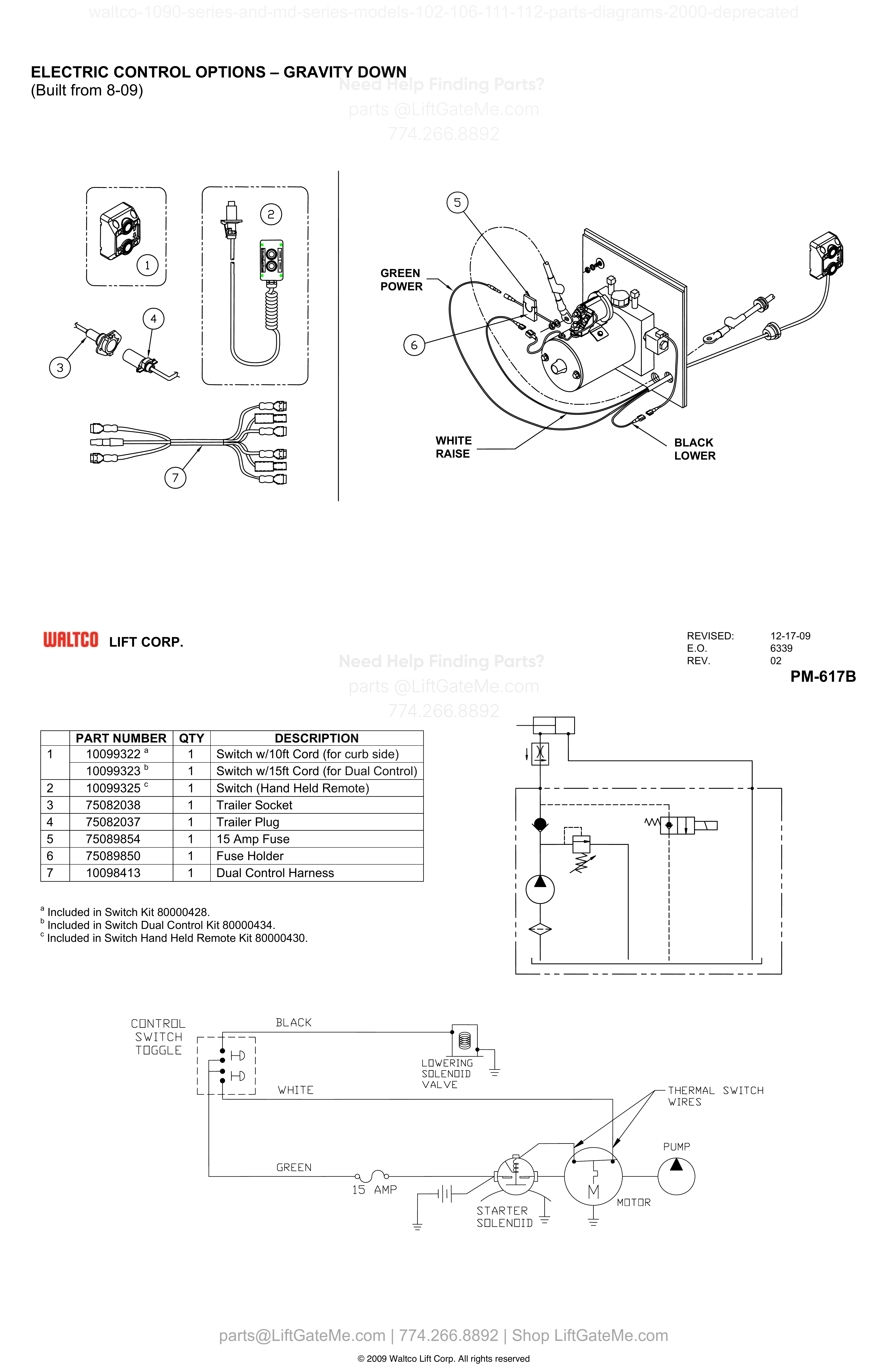

    ELECTRIC CONTROL OPTIONS – GRAVITY DOWN (Built from 8-09)

    ELECTRIC CONTROL OPTIONS – GRAVITY DOWN (Built from 8-09) diagram
    Item Qty Part Number Description Actions
    1 1 10099322 A Switch w/10ft Cord (for curb side)
    View Item
    1 1 10099323 B Switch w/15ft Cord (for Dual Control)
    View Item
    2 1 10099325 C Switch (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 1 75089854 15 Amp Fuse
    View Item
    6 1 75089850 Fuse Holder
    View Item
    7 1 10098413 Dual Control Harness
    View Item

    i
    Page 37 — Full Manual Manual page 37

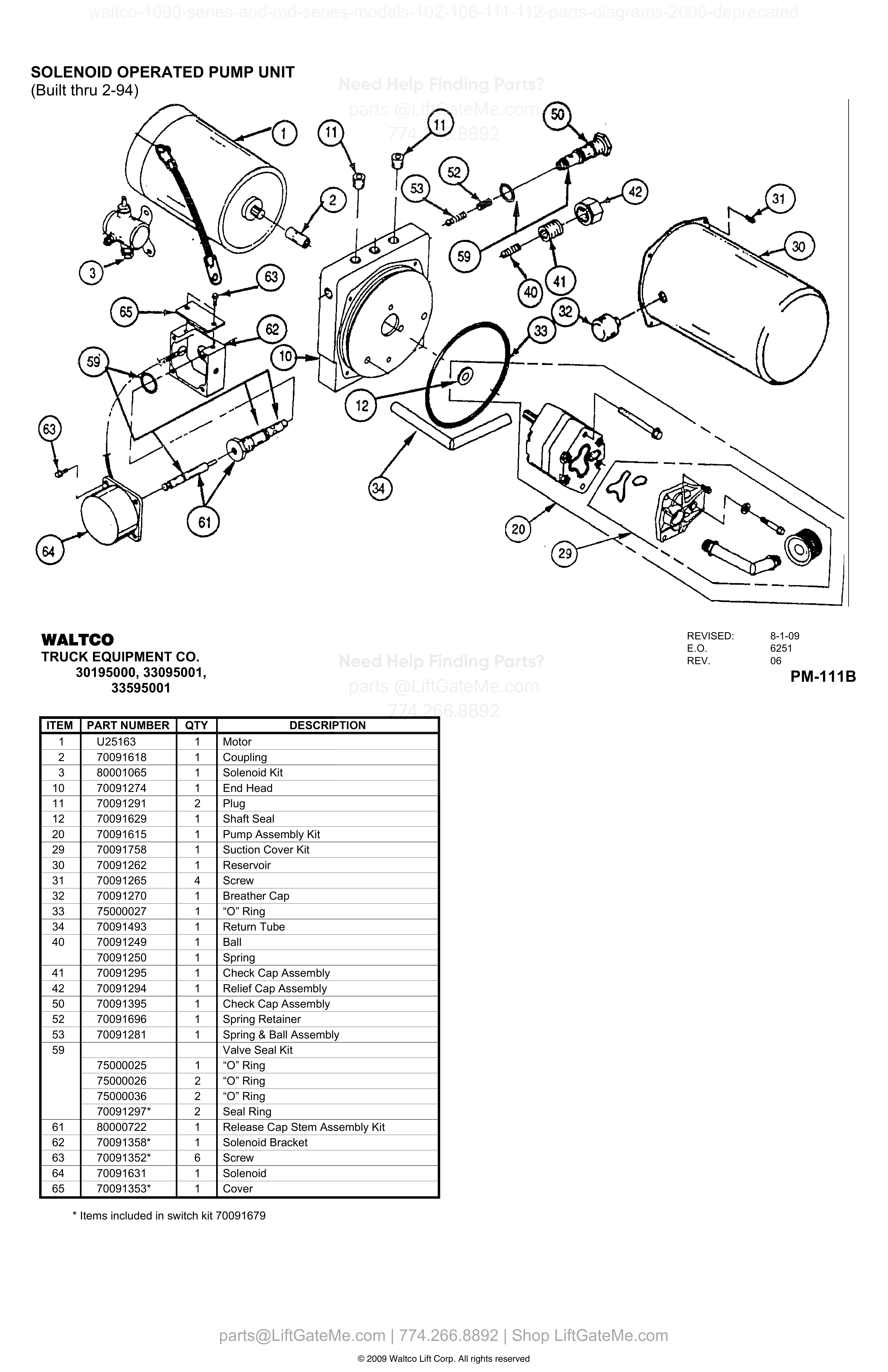

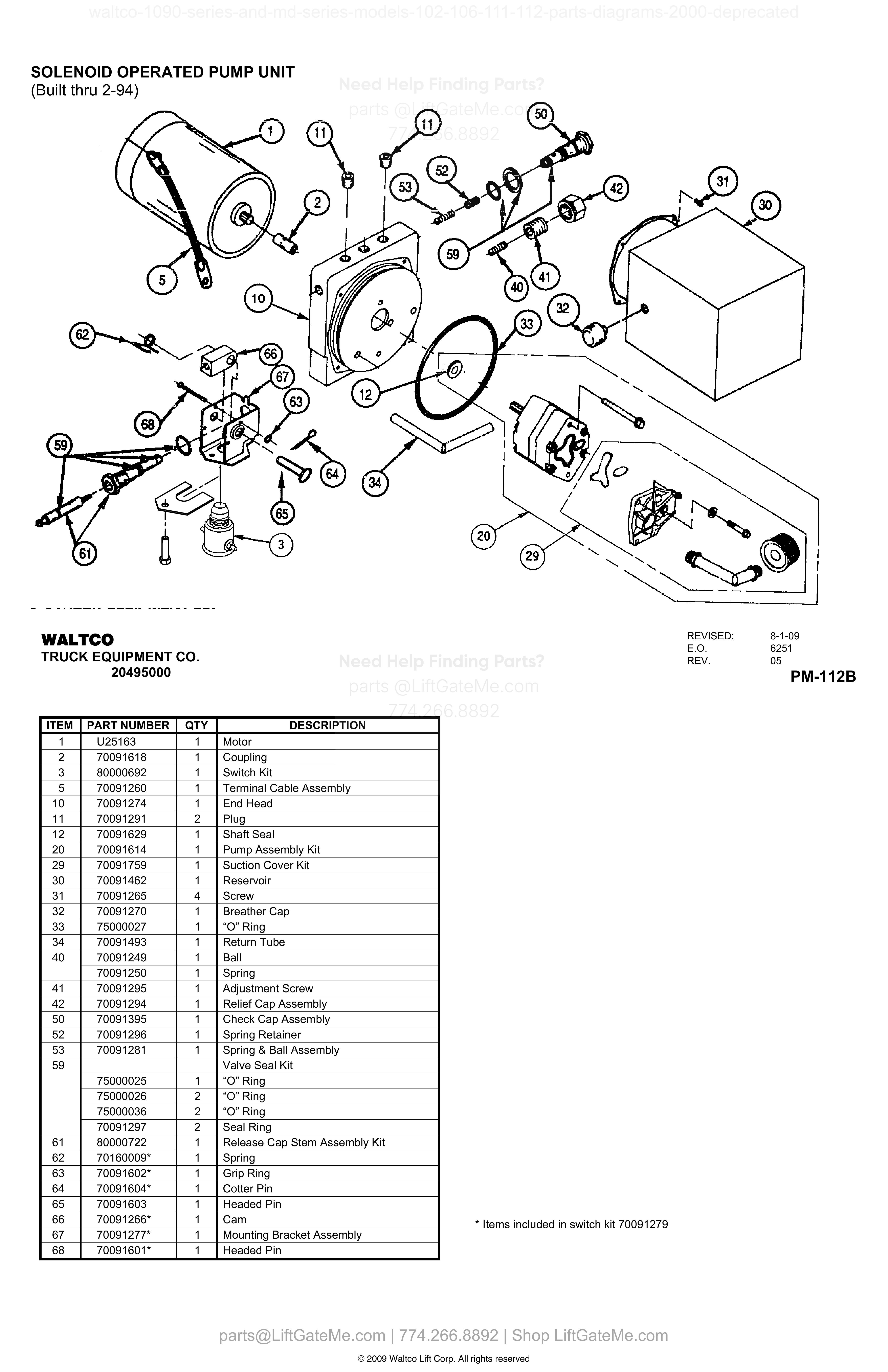

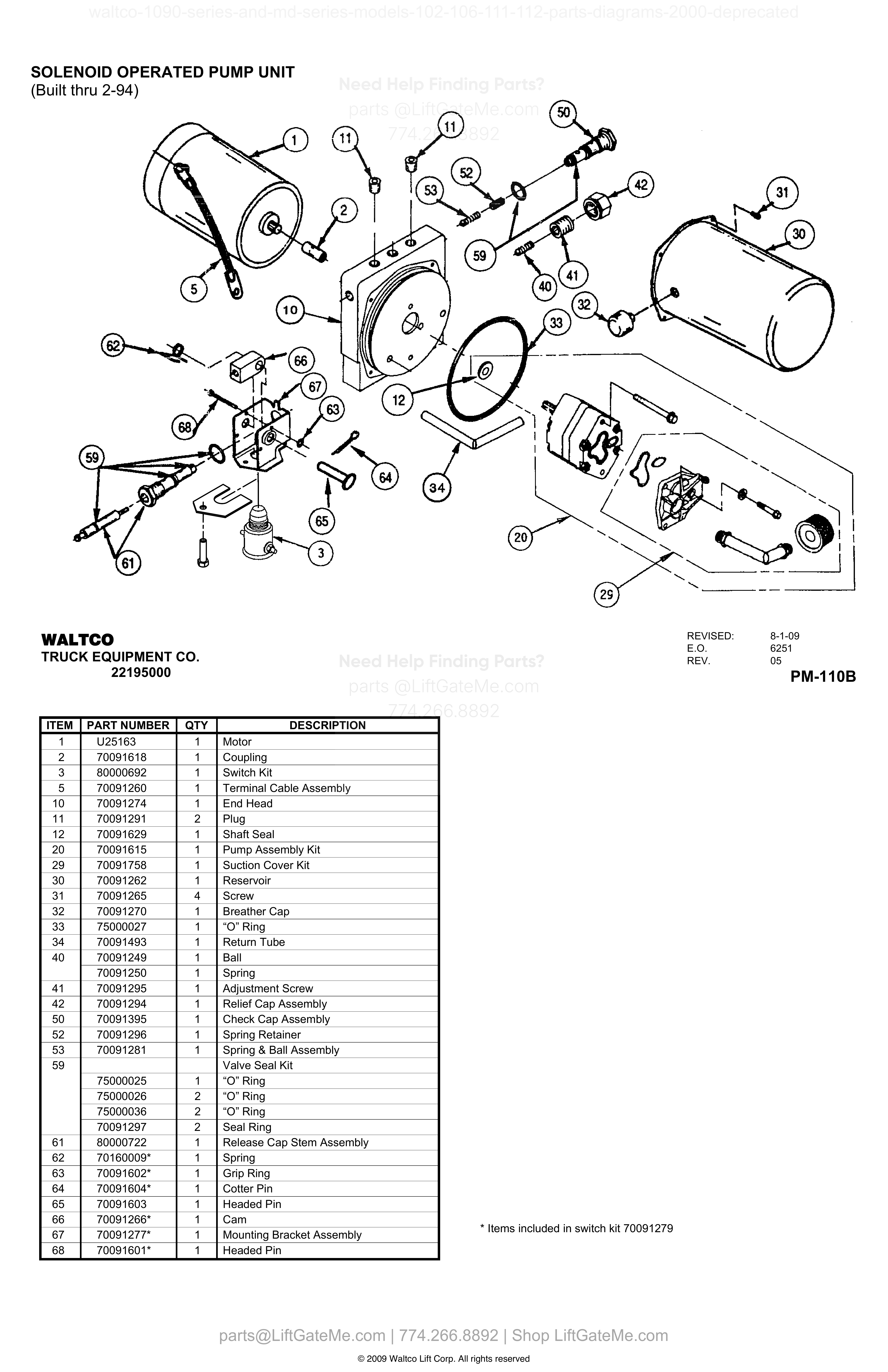

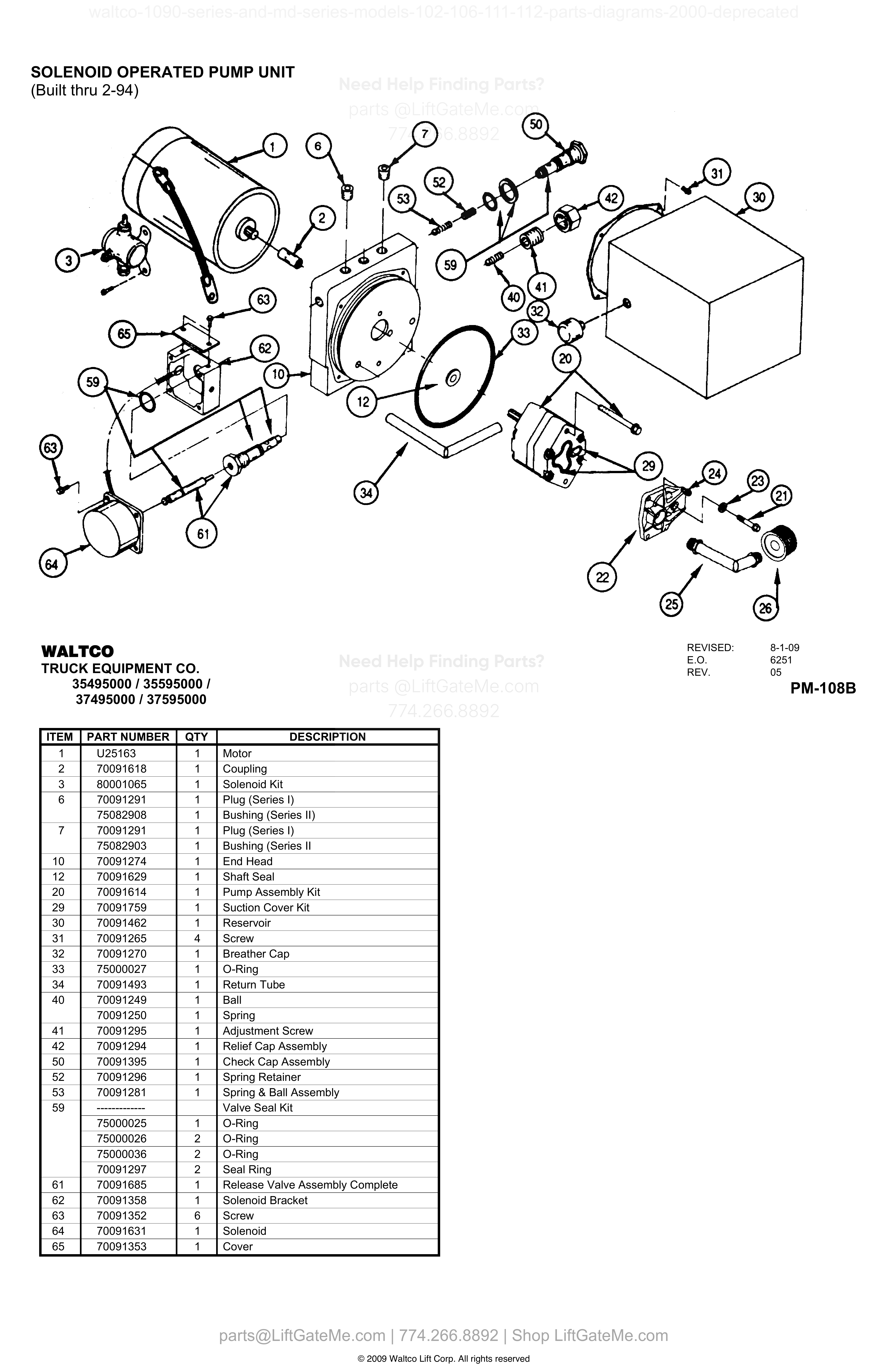

    SOLENOID OPERATED PUMP UNIT (Built thru 2-94)

    SOLENOID OPERATED PUMP UNIT (Built thru 2-94) diagram
    Item Qty Part Number Description Actions
    1 1 U25163 Motor
    View Item
    2 1 70091618 Coupling
    View Item
    3 1 80000692 Switch Kit
    View Item
    5 1 70091260 Terminal Cable Assembly
    View Item
    10 1 70091274 End Head
    View Item
    11 2 70091291 Plug
    View Item
    12 1 70091629 Shaft Seal
    View Item
    20 1 70091615 Pump Assembly Kit
    View Item
    29 1 70091758 Suction Cover Kit
    View Item
    30 1 70091262 Reservoir
    View Item
    31 4 70091265 Screw
    View Item
    32 1 70091270 Breather Cap
    View Item
    33 1 75000027 “O” Ring
    View Item
    34 1 70091493 Return Tube
    View Item
    40 1 70091249 Ball
    View Item
    40 1 70091250 Spring
    View Item
    41 1 70091295 Adjustment Screw
    View Item
    42 1 70091294 Relief Cap Assembly
    View Item
    50 1 70091395 Check Cap Assembly
    View Item
    52 1 70091296 Spring Retainer
    View Item
    53 1 70091281 Spring & Ball Assembly
    View Item
    59 Valve Seal Kit
    59 1 75000025 “O” Ring
    View Item
    59 2 75000026 “O” Ring
    View Item
    59 2 75000036 “O” Ring
    View Item
    59 2 70091297 Seal Ring
    View Item
    61 1 80000722 Release Cap Stem Assembly
    View Item
    62 1 70160009* Spring
    View Item
    63 1 70091602* Grip Ring
    View Item
    64 1 70091604* Cotter Pin
    View Item
    65 1 70091603 Headed Pin
    View Item
    66 1 70091266* Cam
    View Item
    67 1 70091277* Mounting Bracket Assembly
    View Item
    68 1 70091601* Headed Pin
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

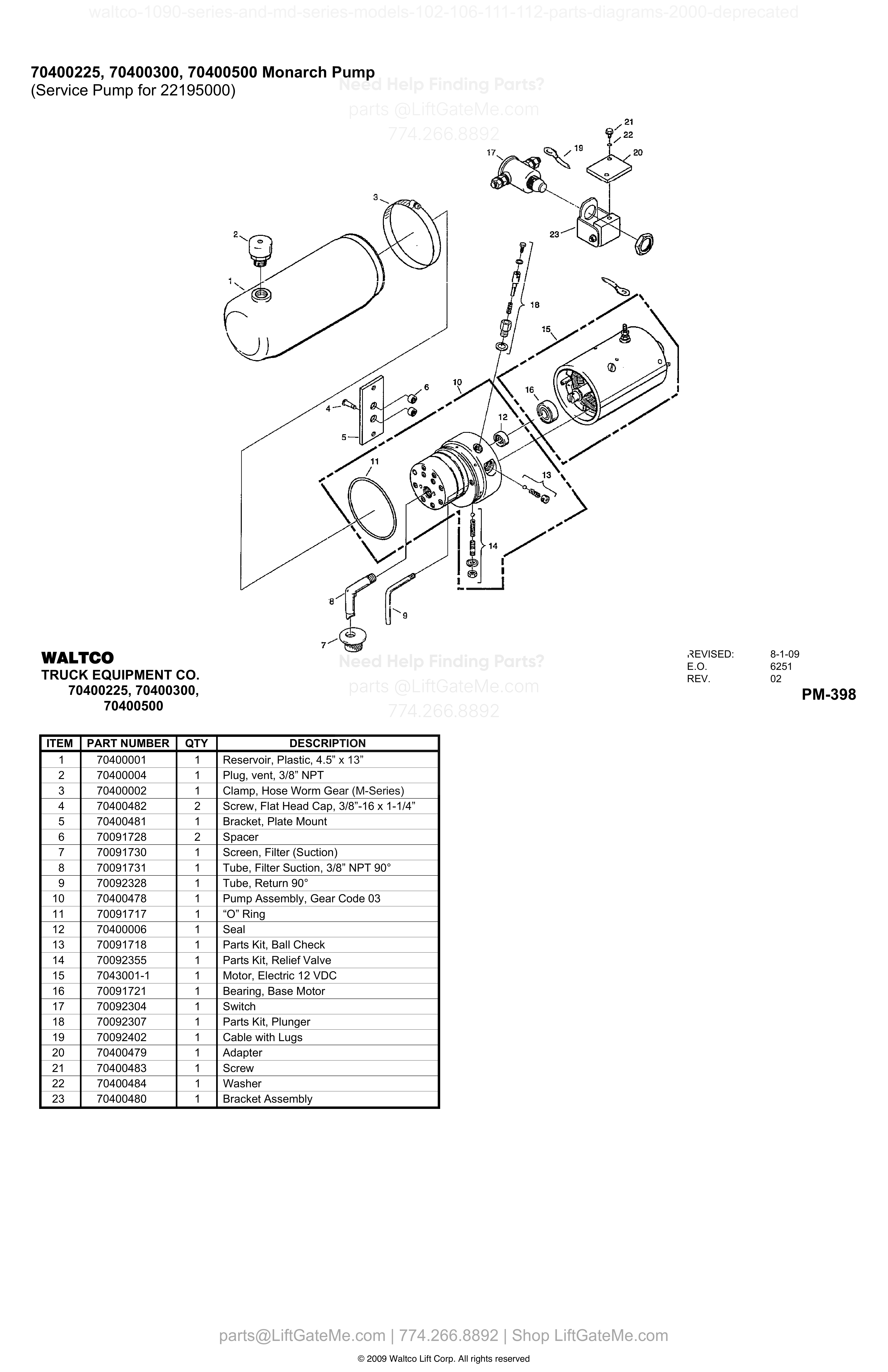

    70400225, 70400300, 70400500 Monarch Pump

    70400225, 70400300, 70400500 Monarch Pump diagram
    Item Qty Part Number Description Actions
    1 1 70400001 Reservoir, Plastic, 4.5” x 13”
    View Item
    2 1 70400004 Plug, vent, 3/8” NPT
    View Item
    3 1 70400002 Clamp, Hose Worm Gear (M-Series)
    View Item
    4 2 70400482 Screw, Flat Head Cap, 3/8”-16 x 1-1/4”
    View Item
    5 1 70400481 Bracket, Plate Mount
    View Item
    6 2 70091728 Spacer
    View Item
    7 1 70091730 Screen, Filter (Suction)
    View Item
    8 1 70091731 Tube, Filter Suction, 3/8” NPT 90°
    View Item
    9 1 70092328 Tube, Return 90°
    View Item
    10 1 70400478 Pump Assembly, Gear Code 03
    View Item
    11 1 70091717 “O” Ring
    View Item
    12 1 70400006 Seal
    View Item
    13 1 70091718 Parts Kit, Ball Check
    View Item
    14 1 70092355 Parts Kit, Relief Valve
    View Item
    15 1 7043001-1 Motor, Electric 12 VDC
    View Item
    16 1 70091721 Bearing, Base Motor
    View Item
    17 1 70092304 Switch
    View Item
    18 1 70092307 Parts Kit, Plunger
    View Item
    19 1 70092402 Cable with Lugs
    View Item
    20 1 70400479 Adapter
    View Item
    21 1 70400483 Screw
    View Item
    22 1 70400484 Washer
    View Item
    23 1 70400480 Bracket Assembly
    View Item

    SOLENOID OPERATED PUMP UNIT

    SOLENOID OPERATED PUMP UNIT diagram
    Item Qty Part Number Description Actions
    1 1 U25163 Motor
    View Item
    2 1 70091618 Coupling
    View Item
    3 1 80000692 Switch Kit
    View Item
    5 1 70091260 Terminal Cable Assembly
    View Item
    10 1 70091274 End Head
    View Item
    11 2 70091291 Plug
    View Item
    12 1 70091629 Shaft Seal
    View Item
    20 1 70091614 Pump Assembly Kit
    View Item
    29 1 70091759 Suction Cover Kit
    View Item
    30 1 70091462 Reservoir
    View Item
    31 4 70091265 Screw
    View Item
    32 1 70091270 Breather Cap
    View Item
    33 1 75000027 “O” Ring
    View Item
    34 1 70091493 Return Tube
    View Item
    40 1 70091249 Ball
    View Item
    40 1 70091250 Spring
    View Item
    41 1 70091295 Adjustment Screw
    View Item
    42 1 70091294 Relief Cap Assembly
    View Item
    50 1 70091395 Check Cap Assembly
    View Item
    52 1 70091296 Spring Retainer
    View Item
    53 1 70091281 Spring & Ball Assembly
    View Item
    59 Valve Seal Kit
    59 1 75000025 “O” Ring
    View Item
    59 2 75000026 “O” Ring
    View Item
    59 2 75000036 “O” Ring
    View Item
    59 2 70091297 Seal Ring
    View Item
    61 1 80000722 Release Cap Stem Assembly Kit
    View Item
    62 1 70160009* Spring
    View Item
    63 1 70091602* Grip Ring
    View Item
    64 1 70091604* Cotter Pin
    View Item
    65 1 70091603 Headed Pin
    View Item
    66 1 70091266* Cam
    View Item
    67 1 70091277* Mounting Bracket Assembly
    View Item
    68 1 70091601* Headed Pin
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

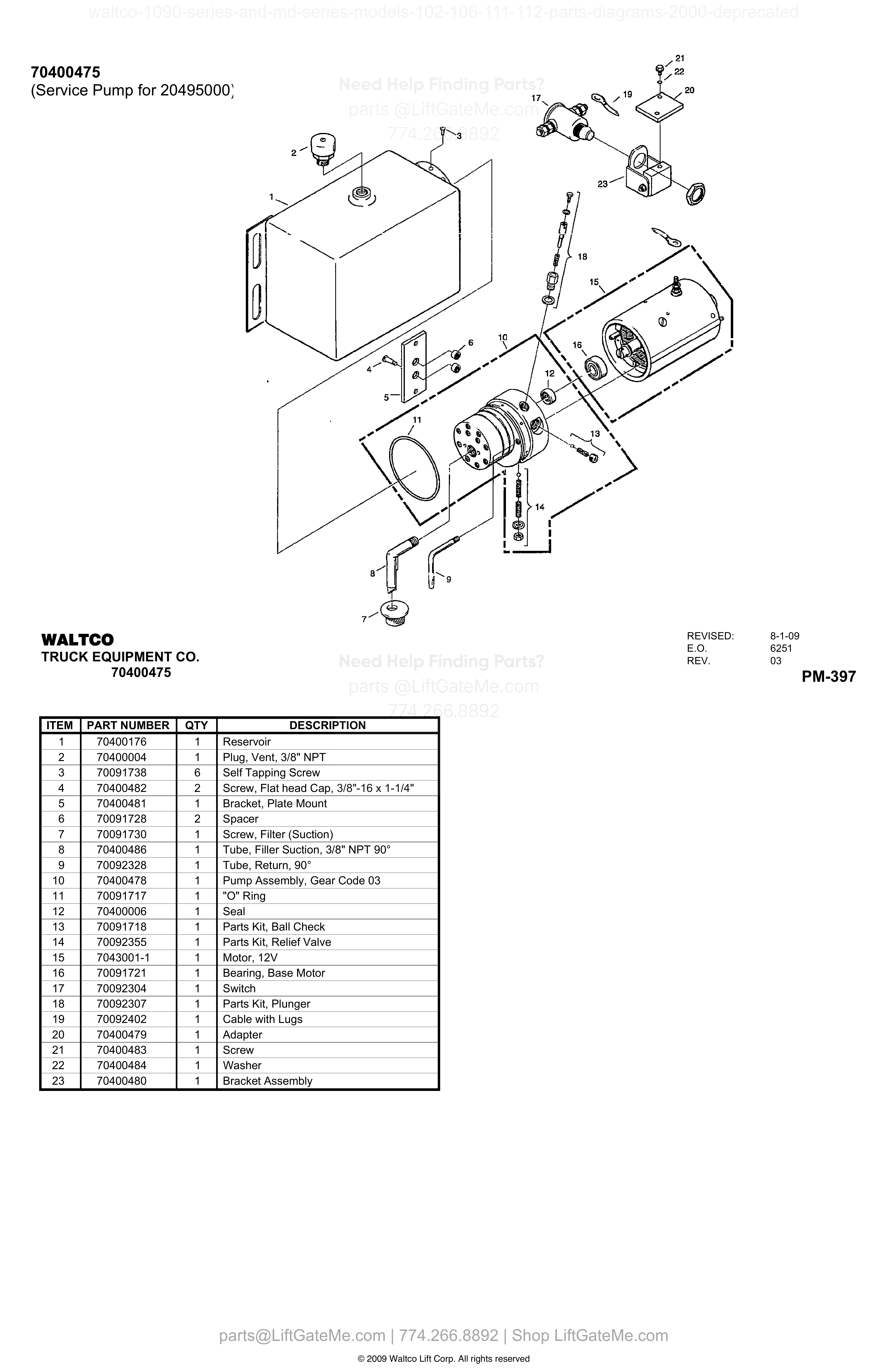

    70400475 (Service Pump for 20495000)

    70400475 (Service Pump for 20495000) diagram
    Item Qty Part Number Description Actions
    1 1 70400176 Reservoir
    View Item
    2 1 70400004 Plug, Vent, 3/8" NPT
    View Item
    3 6 70091738 Self Tapping Screw
    View Item
    4 2 70400482 Screw, Flat head Cap, 3/8"-16 x 1-1/4"
    View Item
    5 1 70400481 Bracket, Plate Mount
    View Item
    6 2 70091728 Spacer
    View Item
    7 1 70091730 Screw, Filter (Suction)
    View Item
    8 1 70400486 Tube, Filler Suction, 3/8" NPT 90°
    View Item
    9 1 70092328 Tube, Return, 90°
    View Item
    10 1 70400478 Pump Assembly, Gear Code 03
    View Item
    11 1 70091717 "O" Ring
    View Item
    12 1 70400006 Seal
    View Item
    13 1 70091718 Parts Kit, Ball Check
    View Item
    14 1 70092355 Parts Kit, Relief Valve
    View Item
    15 1 7043001-1 Motor, 12V
    View Item
    16 1 70091721 Bearing, Base Motor
    View Item
    17 1 70092304 Switch
    View Item
    18 1 70092307 Parts Kit, Plunger
    View Item
    19 1 70092402 Cable with Lugs
    View Item
    20 1 70400479 Adapter
    View Item
    21 1 70400483 Screw
    View Item
    22 1 70400484 Washer
    View Item
    23 1 70400480 Bracket Assembly
    View Item

    SOLENOID OPERATED PUMP UNIT (Built thru 2-94)

    SOLENOID OPERATED PUMP UNIT (Built thru 2-94) diagram
    Item Qty Part Number Description Actions
    1 1 U25163 Motor
    View Item
    2 1 70091618 Coupling
    View Item
    3 1 80001065 Solenoid Kit
    View Item
    10 1 70091274 End Head
    View Item
    11 2 70091291 Plug
    View Item
    12 1 70091629 Shaft Seal
    View Item
    20 1 70091615 Pump Assembly Kit
    View Item
    29 1 70091758 Suction Cover Kit
    View Item
    30 1 70091262 Reservoir
    View Item
    31 4 70091265 Screw
    View Item
    32 1 70091270 Breather Cap
    View Item
    33 1 75000027 “O” Ring
    View Item
    34 1 70091493 Return Tube
    View Item
    40 1 70091249 Ball
    View Item
    40 1 70091250 Spring
    View Item
    41 1 70091295 Check Cap Assembly
    View Item
    42 1 70091294 Relief Cap Assembly
    View Item
    50 1 70091395 Check Cap Assembly
    View Item
    52 1 70091696 Spring Retainer
    View Item
    53 1 70091281 Spring & Ball Assembly
    View Item
    59 Valve Seal Kit
    59 1 75000025 “O” Ring
    View Item
    59 2 75000026 “O” Ring
    View Item
    59 2 75000036 “O” Ring
    View Item
    59 2 70091297* Seal Ring
    View Item
    61 1 80000722 Release Cap Stem Assembly Kit
    View Item
    62 1 70091358* Solenoid Bracket
    View Item
    63 6 70091352* Screw
    View Item
    64 1 70091631 Solenoid
    View Item
    65 1 70091353* Cover
    View Item
    59 2 70091297 Seal Ring
    View Item
    62 1 70091358 Solenoid Bracket
    View Item
    63 6 70091352 Screw
    View Item
    65 1 70091353 Cover
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

    SOLENOID OPERATED PUMP UNIT (Built thru 2-94)

    SOLENOID OPERATED PUMP UNIT (Built thru 2-94) diagram
    Item Qty Part Number Description Actions
    1 1 U25163 Motor
    View Item
    2 1 70091618 Coupling
    View Item
    3 1 80001065 Solenoid Kit
    View Item
    6 1 70091291 Plug (Series I)
    View Item
    6 1 75082908 Bushing (Series II)
    View Item
    7 1 70091291 Plug (Series I)
    View Item
    7 1 75082903 Bushing (Series II)
    View Item
    10 1 70091274 End Head
    View Item
    12 1 70091629 Shaft Seal
    View Item
    20 1 70091614 Pump Assembly Kit
    View Item
    29 1 70091759 Suction Cover Kit
    View Item
    30 1 70091462 Reservoir
    View Item
    31 4 70091265 Screw
    View Item
    32 1 70091270 Breather Cap
    View Item
    33 1 75000027 O-Ring
    View Item
    34 1 70091493 Return Tube
    View Item
    40 1 70091249 Ball
    View Item
    40 1 70091250 Spring
    View Item
    41 1 70091295 Adjustment Screw
    View Item
    42 1 70091294 Relief Cap Assembly
    View Item
    50 1 70091395 Check Cap Assembly
    View Item
    52 1 70091296 Spring Retainer
    View Item
    53 1 70091281 Spring & Ball Assembly
    View Item
    59 ------------- Valve Seal Kit
    59 1 75000025 O-Ring
    View Item
    59 2 75000026 O-Ring
    View Item
    59 2 75000036 O-Ring
    View Item
    59 2 70091297 Seal Ring
    View Item
    61 1 70091685 Release Valve Assembly Complete
    View Item
    62 1 70091358 Solenoid Bracket
    View Item
    63 6 70091352 Screw
    View Item
    64 1 70091631 Solenoid
    View Item
    65 1 70091353 Cover
    View Item

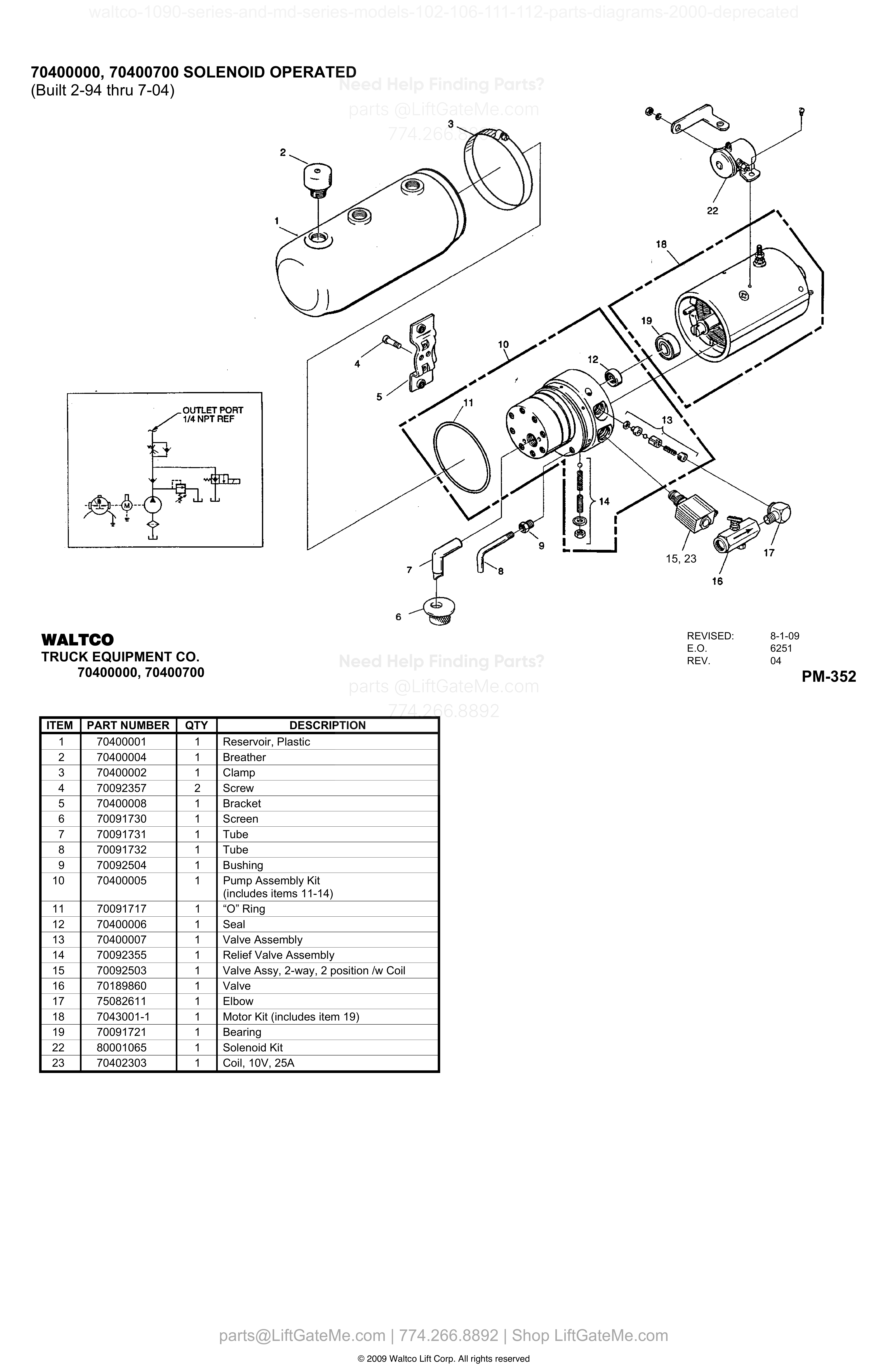

    70400000, 70400700 SOLENOID OPERATED (Built 2-94 thru 7-04)

    70400000, 70400700 SOLENOID OPERATED (Built 2-94 thru 7-04) diagram
    Item Qty Part Number Description Actions
    1 1 70400001 Reservoir, Plastic
    View Item
    2 1 70400004 Breather
    View Item
    3 1 70400002 Clamp
    View Item
    4 2 70092357 Screw
    View Item
    5 1 70400008 Bracket
    View Item
    6 1 70091730 Screen
    View Item
    7 1 70091731 Tube
    View Item
    8 1 70091732 Tube
    View Item
    9 1 70092504 Bushing
    View Item
    10 1 70400005 Pump Assembly Kit (includes items 11-14)
    View Item
    11 1 70091717 “O” Ring
    View Item
    12 1 70400006 Seal
    View Item
    13 1 70400007 Valve Assembly
    View Item
    14 1 70092355 Relief Valve Assembly
    View Item
    15 1 70092503 Valve Assy, 2-way, 2 position /w Coil
    View Item
    16 1 70189860 Valve
    View Item
    17 1 75082611 Elbow
    View Item
    18 1 7043001-1 Motor Kit (includes item 19)
    View Item
    19 1 70091721 Bearing
    View Item
    22 1 80001065 Solenoid Kit
    View Item
    23 1 70402303 Coil, 10V, 25A
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

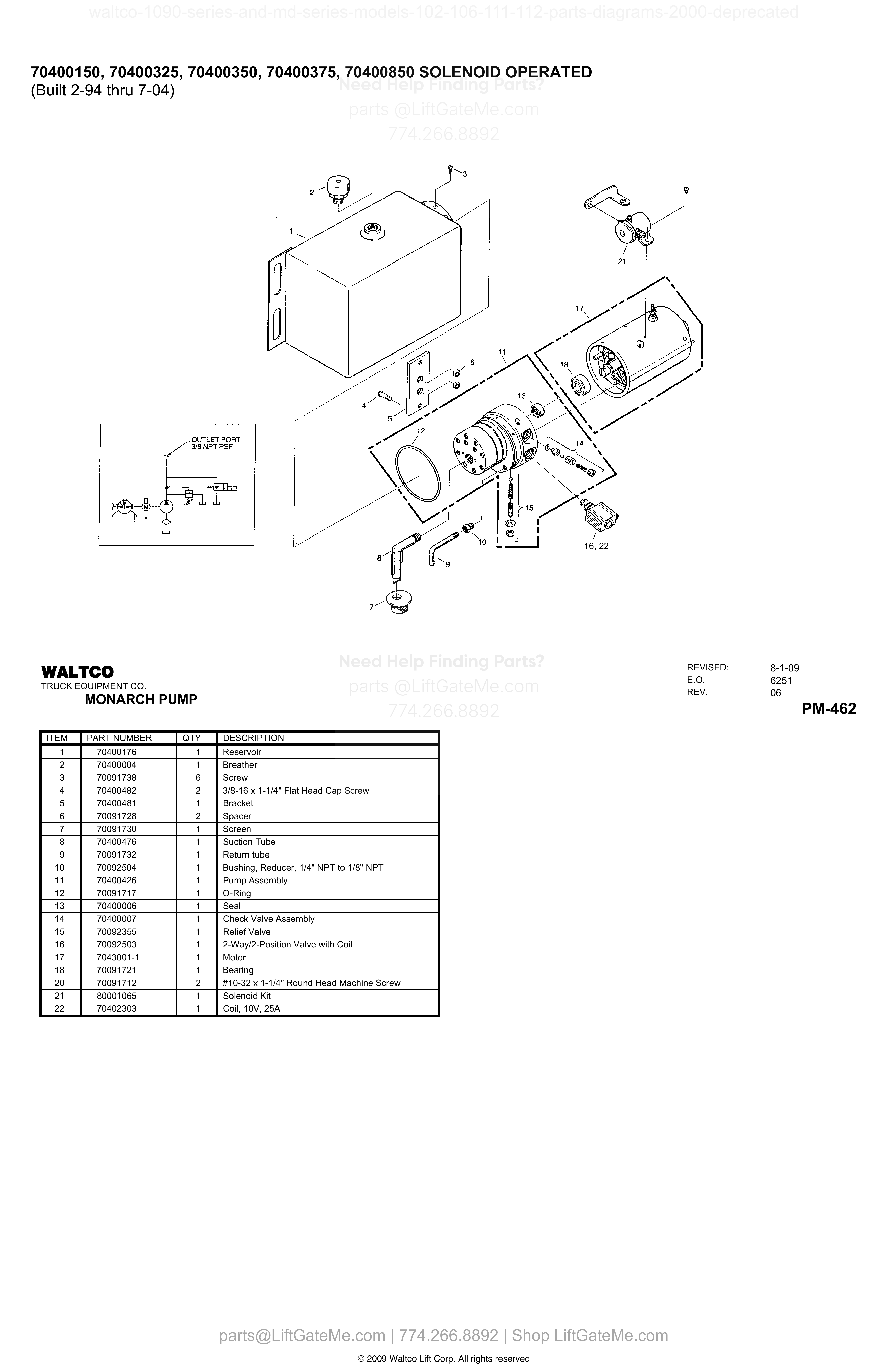

    70400150, 70400325, 70400350, 70400375, 70400850 SOLENOID OPERATED

    70400150, 70400325, 70400350, 70400375, 70400850 SOLENOID OPERATED diagram
    Item Qty Part Number Description Actions
    1 1 70400176 Reservoir
    View Item
    2 1 70400004 Breather
    View Item
    3 6 70091738 Screw
    View Item
    4 2 70400482 3/8-16 x 1-1/4" Flat Head Cap Screw
    View Item
    5 1 70400481 Bracket
    View Item
    6 2 70091728 Spacer
    View Item
    7 1 70091730 Screen
    View Item
    8 1 70400476 Suction Tube
    View Item
    9 1 70091732 Return Tube
    View Item
    10 1 70092504 Bushing, Reducer, 1/4" NPT to 1/8" NPT
    View Item
    11 1 70400426 Pump Assembly
    View Item
    12 1 70091717 O-Ring
    View Item
    13 1 70400006 Seal
    View Item
    14 1 70400007 Check Valve Assembly
    View Item
    15 1 70092355 Relief Valve
    View Item
    16 1 70092503 2-Way/2-Position Valve with Coil
    View Item
    17 1 7043001-1 Motor
    View Item
    18 1 70091721 Bearing
    View Item
    20 2 70091712 #10-32 x 1-1/4" Round Head Machine Screw
    View Item
    21 1 80001065 Solenoid Kit
    View Item
    22 1 70402303 Coil, 10V, 25A
    View Item

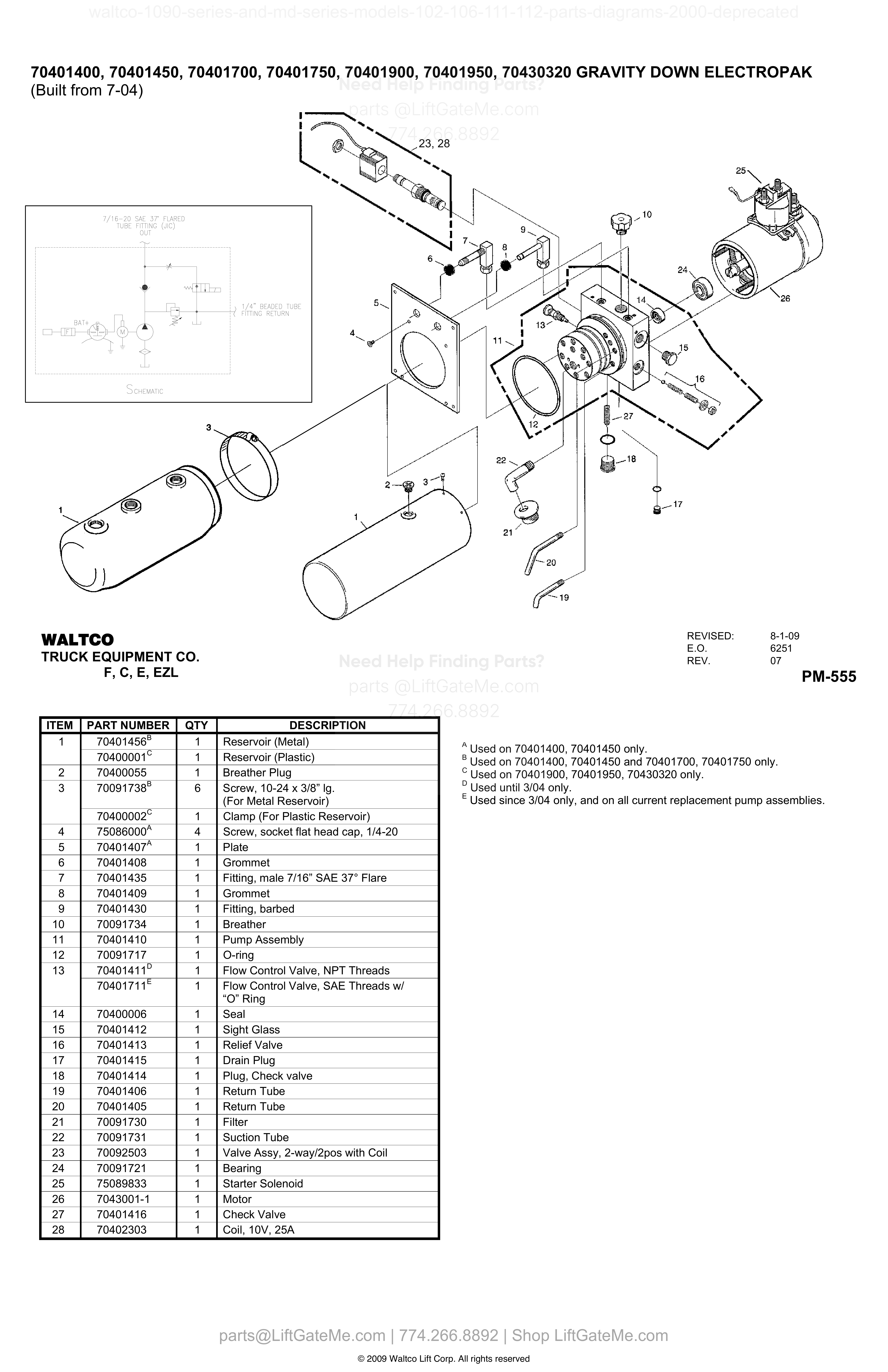

    70401400, 70401450, 70401700, 70401750, 70401900, 70401950, 70430320 GRAVITY DOWN ELECTROPAK

    70401400, 70401450, 70401700, 70401750, 70401900, 70401950, 70430320 GRAVITY DOWN ELECTROPAK diagram
    Item Qty Part Number Description Actions
    1 1 70401456 B Reservoir (Metal)
    View Item
    1 1 70400001 C Reservoir (Plastic)
    View Item
    2 1 70400055 Breather Plug
    View Item
    3 6 70091738 B Screw, 10-24 x 3/8” lg. (For Metal Reservoir)
    View Item
    3 1 70400002 C Clamp (For Plastic Reservoir)
    View Item
    4 4 75086000 A Screw, socket flat head cap, 1/4-20
    View Item
    5 1 70401407 A Plate
    View Item
    6 1 70401408 Grommet
    View Item
    7 1 70401435 Fitting, male 7/16” SAE 37° Flare
    View Item
    8 1 70401409 Grommet
    View Item
    9 1 70401430 Fitting, barbed
    View Item
    10 1 70091734 Breather
    View Item
    11 1 70401410 Pump Assembly
    View Item
    12 1 70091717 O-ring
    View Item
    13 1 70401411 D Flow Control Valve, NPT Threads
    View Item
    13 1 70401711 E Flow Control Valve, SAE Threads w/ “O” Ring
    View Item
    14 1 70400006 Seal
    View Item
    15 1 70401412 Sight Glass
    View Item
    16 1 70401413 Relief Valve
    View Item
    17 1 70401415 Drain Plug
    View Item
    18 1 70401414 Plug, Check valve
    View Item
    19 1 70401406 Return Tube
    View Item
    20 1 70401405 Return Tube
    View Item
    21 1 70091730 Filter
    View Item
    22 1 70091731 Suction Tube
    View Item
    23 1 70092503 Valve Assy, 2-way/2pos with Coil
    View Item
    24 1 70091721 Bearing
    View Item
    25 1 75089833 Starter Solenoid
    View Item
    26 1 7043001-1 Motor
    View Item
    27 1 70401416 Check Valve
    View Item
    28 1 70402303 Coil, 10V, 25A
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

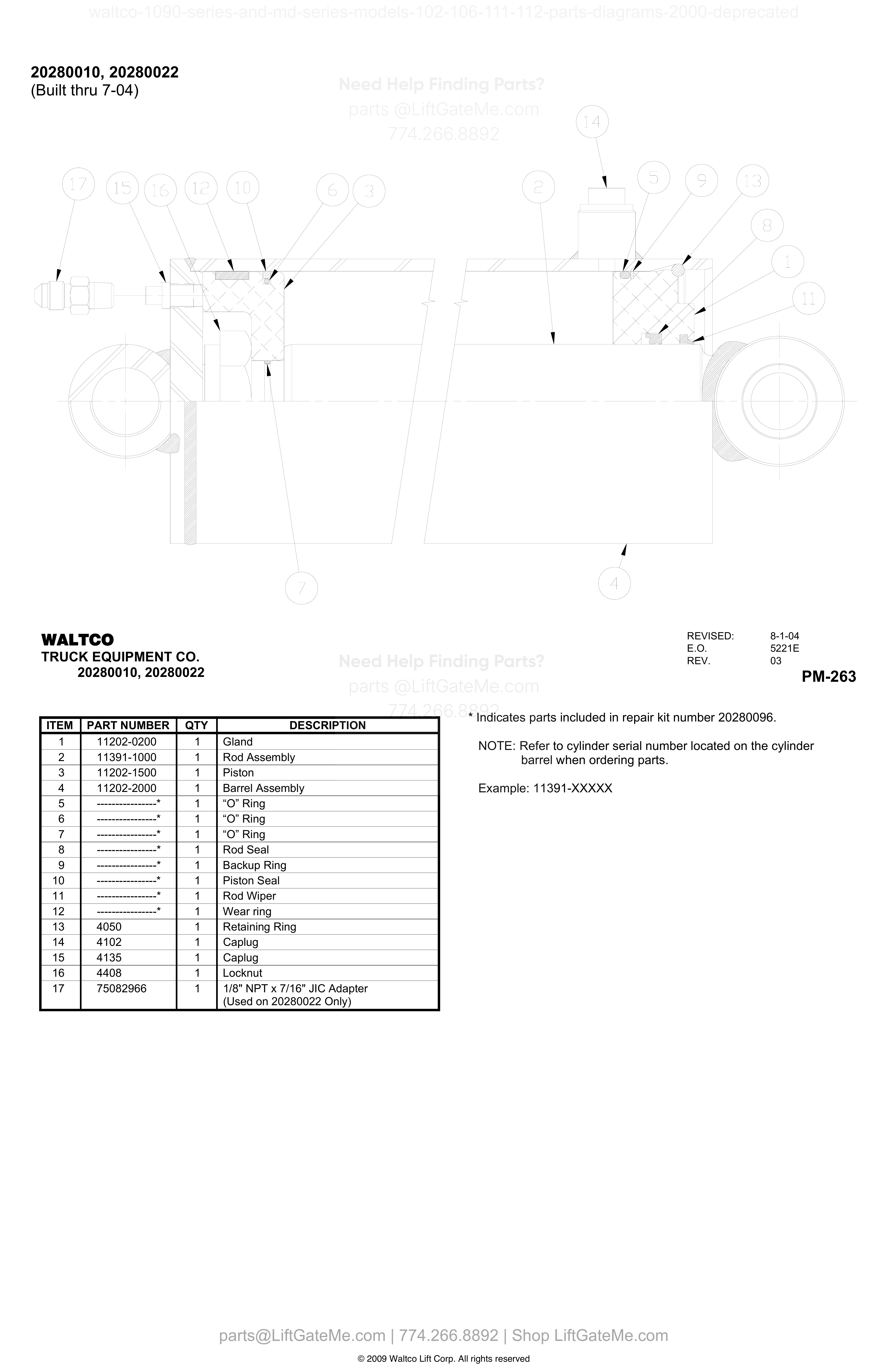

    20280010, 20280022

    20280010, 20280022 diagram
    Item Qty Part Number Description Actions
    1 1 11202-0200 Gland
    View Item
    2 1 11391-1000 Rod Assembly
    View Item
    3 1 11202-1500 Piston
    View Item
    4 1 11202-2000 Barrel Assembly
    View Item
    5 1 ----------------* “O” Ring
    6 1 ----------------* “O” Ring
    7 1 ----------------* “O” Ring
    8 1 ----------------* Rod Seal
    9 1 ----------------* Backup Ring
    10 1 ----------------* Piston Seal
    11 1 ----------------* Rod Wiper
    12 1 ----------------* Wear ring
    13 1 4050 Retaining Ring
    View Item
    14 1 4102 Caplug
    View Item
    15 1 4135 Caplug
    View Item
    16 1 4408 Locknut
    View Item
    17 1 75082966 1/8" NPT x 7/16" JIC Adapter (Used on 20280022 Only)
    View Item

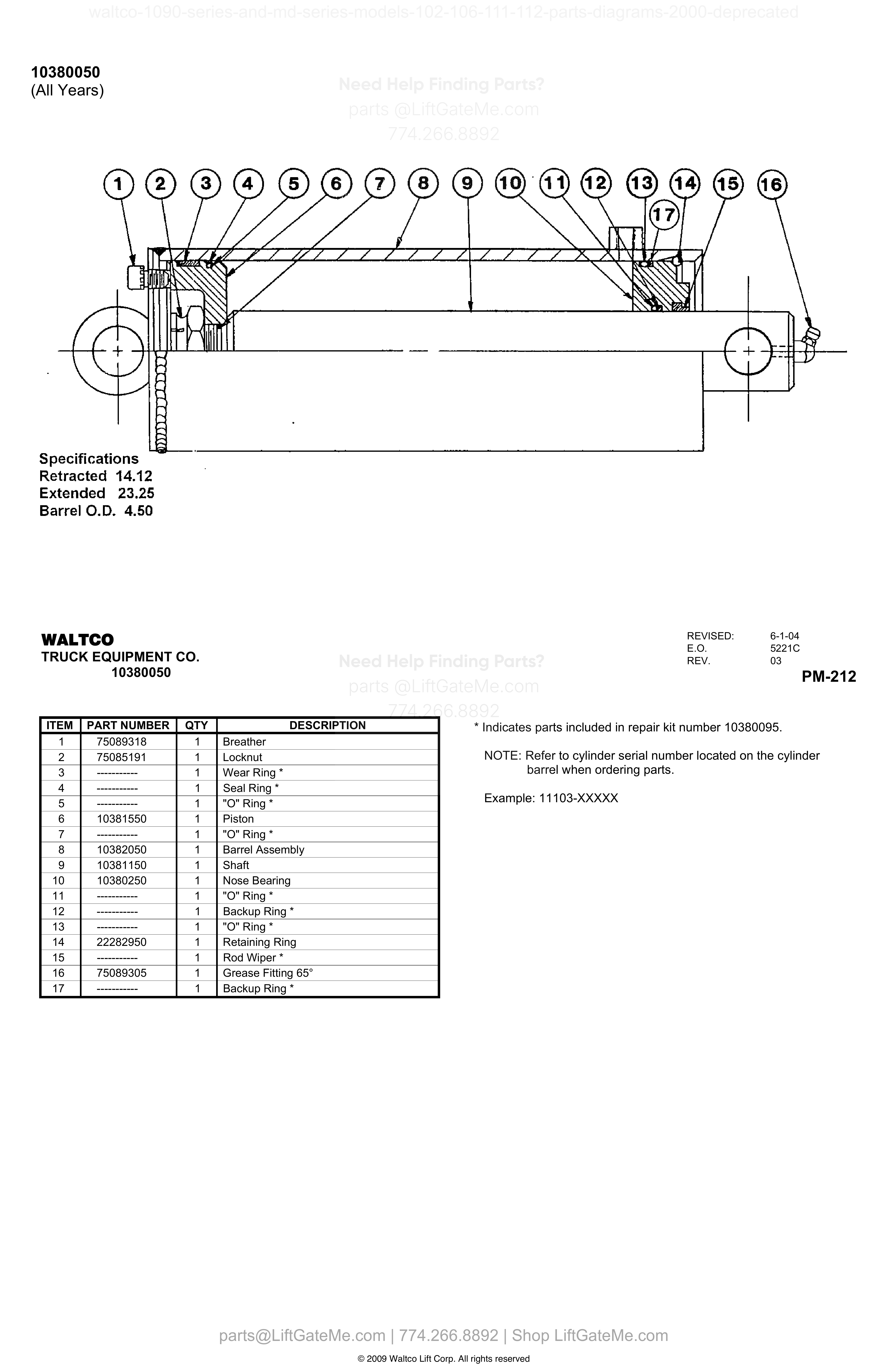

    10380050 (All Years)

    10380050 (All Years) diagram
    Item Qty Part Number Description Actions
    1 1 75089318 Breather
    View Item
    2 1 75085191 Locknut
    View Item
    3 1 ----------- Wear Ring *
    4 1 ----------- Seal Ring *
    5 1 ----------- "O" Ring *
    6 1 10381550 Piston
    View Item
    7 1 ----------- "O" Ring *
    8 1 10382050 Barrel Assembly
    View Item
    9 1 10381150 Shaft
    View Item
    10 1 10380250 Nose Bearing
    View Item
    11 1 ----------- "O" Ring *
    12 1 ----------- Backup Ring *
    13 1 ----------- "O" Ring *
    14 1 22282950 Retaining Ring
    View Item
    15 1 ----------- Rod Wiper *
    16 1 75089305 Grease Fitting 65°
    View Item
    17 1 ----------- Backup Ring *

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

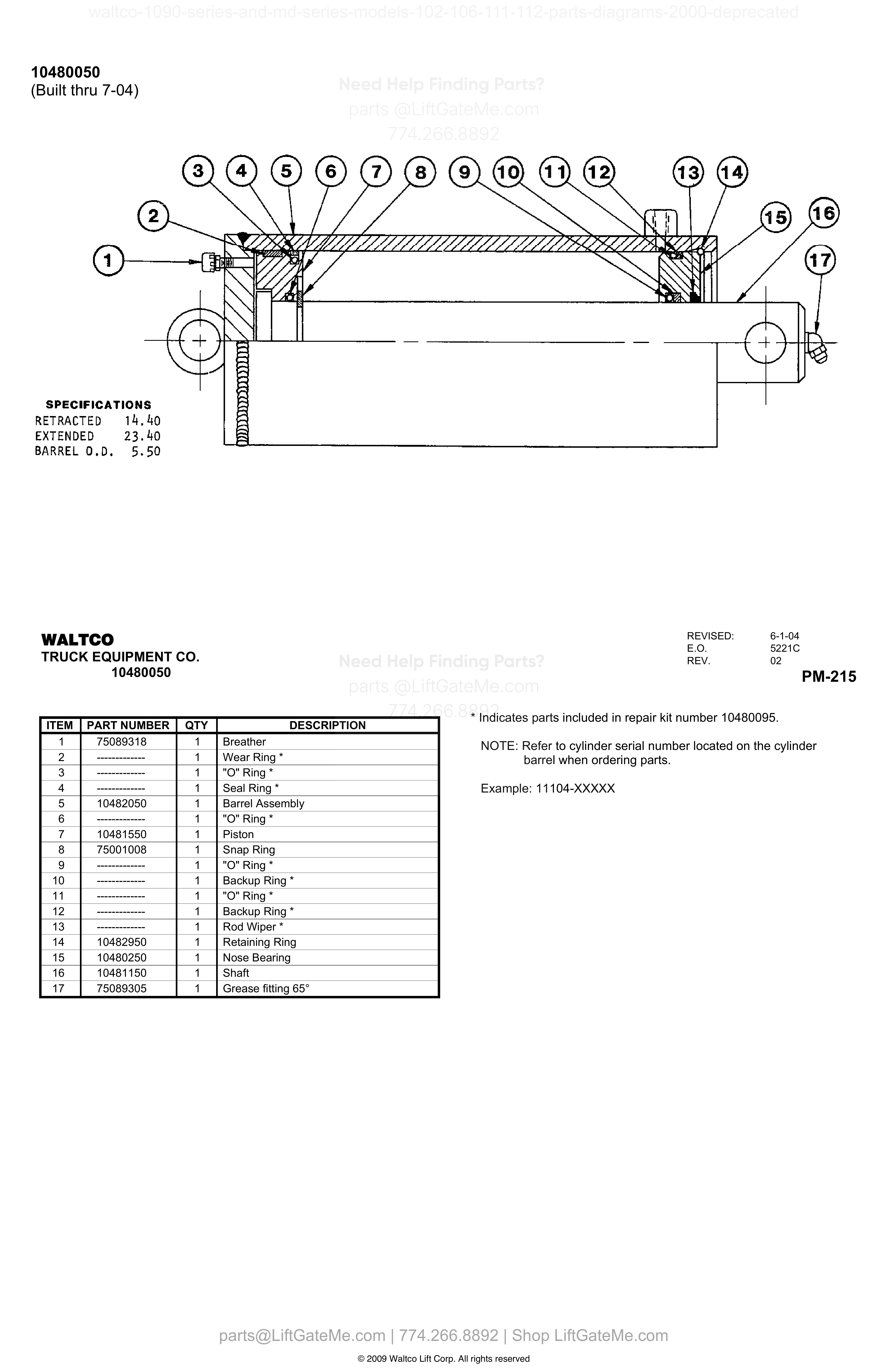

    10480050 (Built thru 7-04)

    10480050 (Built thru 7-04) diagram
    Item Qty Part Number Description Actions
    1 1 75089318 Breather
    View Item
    2 1 ------------- Wear Ring *
    3 1 ------------- "O" Ring *
    4 1 ------------- Seal Ring *
    5 1 10482050 Barrel Assembly
    View Item
    6 1 ------------- "O" Ring *
    7 1 10481550 Piston
    View Item
    8 1 75001008 Snap Ring
    View Item
    9 1 ------------- "O" Ring *
    10 1 ------------- Backup Ring *
    11 1 ------------- "O" Ring *
    12 1 ------------- Backup Ring *
    13 1 ------------- Rod Wiper *
    14 1 10482950 Retaining Ring
    View Item
    15 1 10480250 Nose Bearing
    View Item
    16 1 10481150 Shaft
    View Item
    17 1 75089305 Grease fitting 65°
    View Item

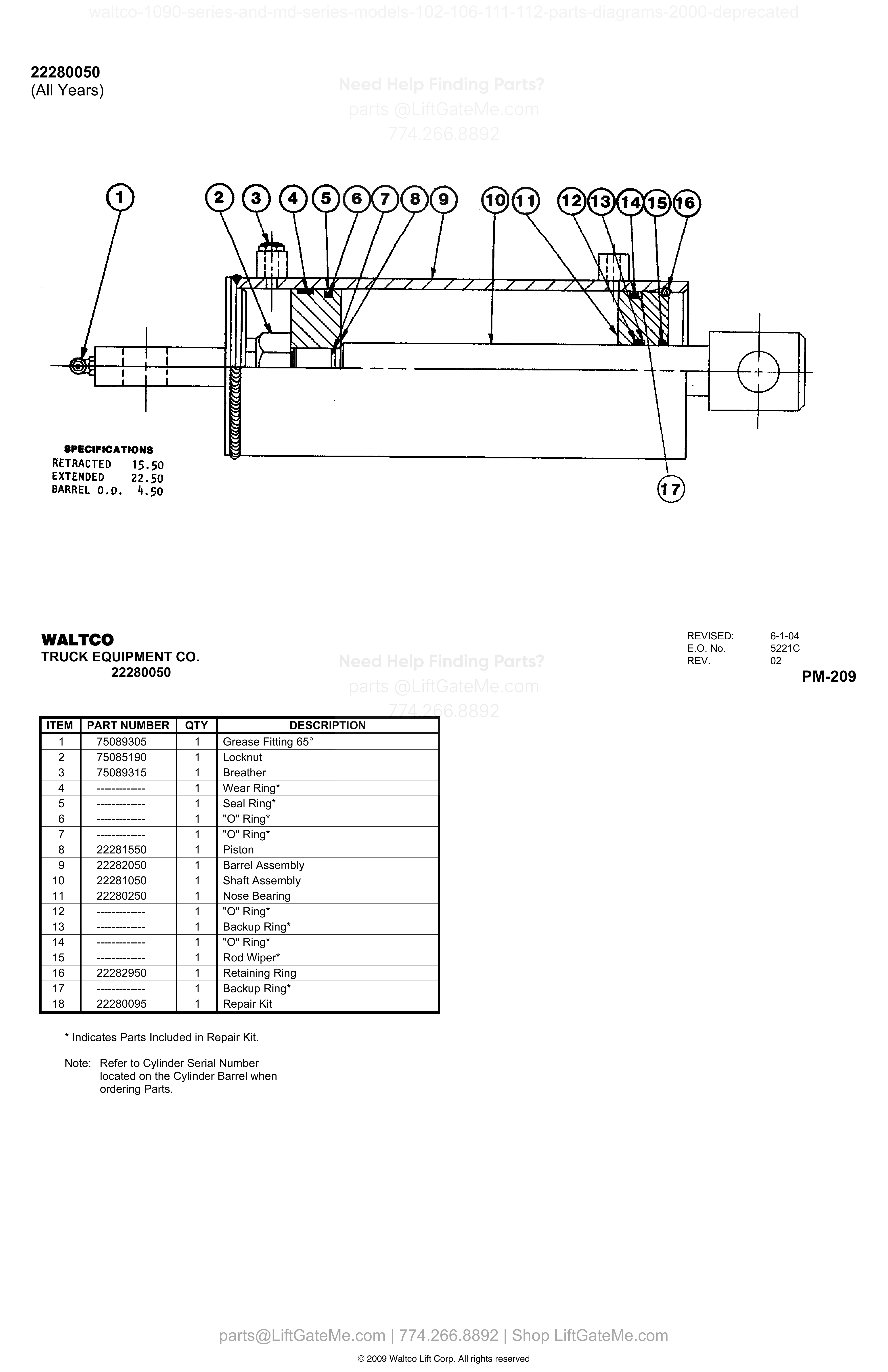

    22280050

    22280050 diagram
    Item Qty Part Number Description Actions
    1 1 75089305 Grease Fitting 65°
    View Item
    2 1 75085190 Locknut
    View Item
    3 1 75089315 Breather
    View Item
    4 1 ------------- Wear Ring*
    5 1 ------------- Seal Ring*
    6 1 ------------- "O" Ring*
    7 1 ------------- "O" Ring*
    8 1 22281550 Piston
    View Item
    9 1 22282050 Barrel Assembly
    View Item
    10 1 22281050 Shaft Assembly
    View Item
    11 1 22280250 Nose Bearing
    View Item
    12 1 ------------- "O" Ring*
    13 1 ------------- Backup Ring*
    14 1 ------------- "O" Ring*
    15 1 ------------- Rod Wiper*
    16 1 22282950 Retaining Ring
    View Item
    17 1 ------------- Backup Ring*
    18 1 22280095 Repair Kit
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

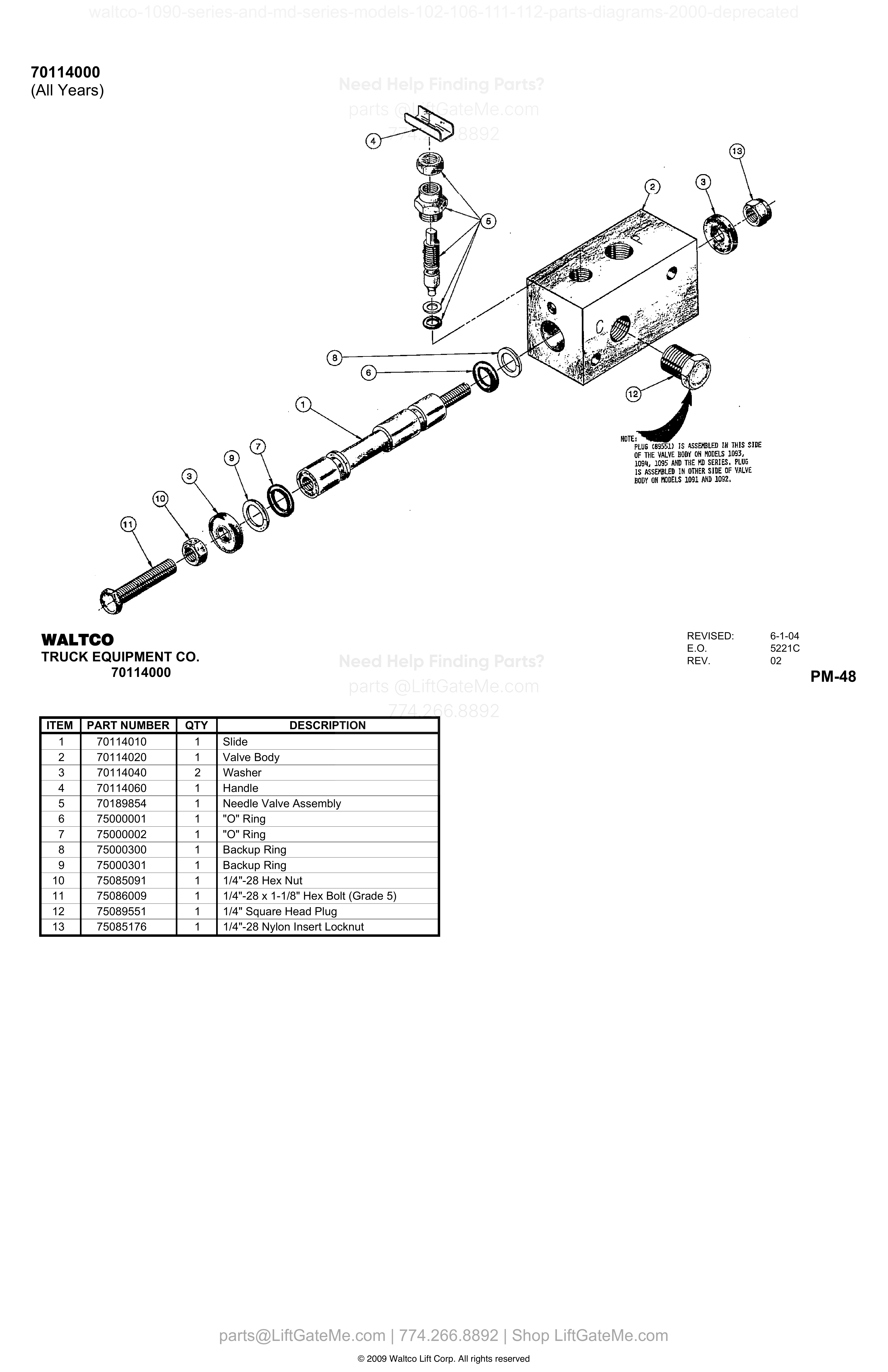

    70114000

    70114000 diagram
    Item Qty Part Number Description Actions
    1 1 70114010 Slide
    View Item
    2 1 70114020 Valve Body
    View Item
    3 2 70114040 Washer
    View Item
    4 1 70114060 Handle
    View Item
    5 1 70189854 Needle Valve Assembly
    View Item
    6 1 75000001 "O" Ring
    View Item
    7 1 75000002 "O" Ring
    View Item
    8 1 75000300 Backup Ring
    View Item
    9 1 75000301 Backup Ring
    View Item
    10 1 75085091 1/4"-28 Hex Nut
    View Item
    11 1 75086009 1/4"-28 x 1-1/8" Hex Bolt (Grade 5)
    View Item
    12 1 75089551 1/4" Square Head Plug
    View Item
    13 1 75085176 1/4"-28 Nylon Insert Locknut
    View Item

    Need help confirming the correct part?

    Share model, serial, and item number.

    Fast technical support

    Use this after reviewing the diagram and table. We can verify compatibility before purchase.

    Send your details and we will help identify the right replacement part.

    Contact Support
