Waltco EM-Series / EMTC-Series Models 264/265 Liftgate Parts Diagrams | Approximate Years Pre-2000

Waltco EM-Series / EMTC-Series Models 264/265 legacy liftgate diagram lookup

Use this legacy Waltco EM-Series / EMTC-Series Models 264/265 liftgate parts diagram page to identify OEM components, review part callouts, and verify replacement parts for pre-2000 tuck-under models.

    Compatibility and Purchasing Notice

    Although the information on this page is taken from an OEM lift gate manual, if you're unsure whether this data matches your exact model and year, PLEASE contact our team. Part numbers can vary by year - even within the same model - and we're always happy to confirm the correct parts for you.

    Have your liftgate serial number ready for faster assistance. Where to find it

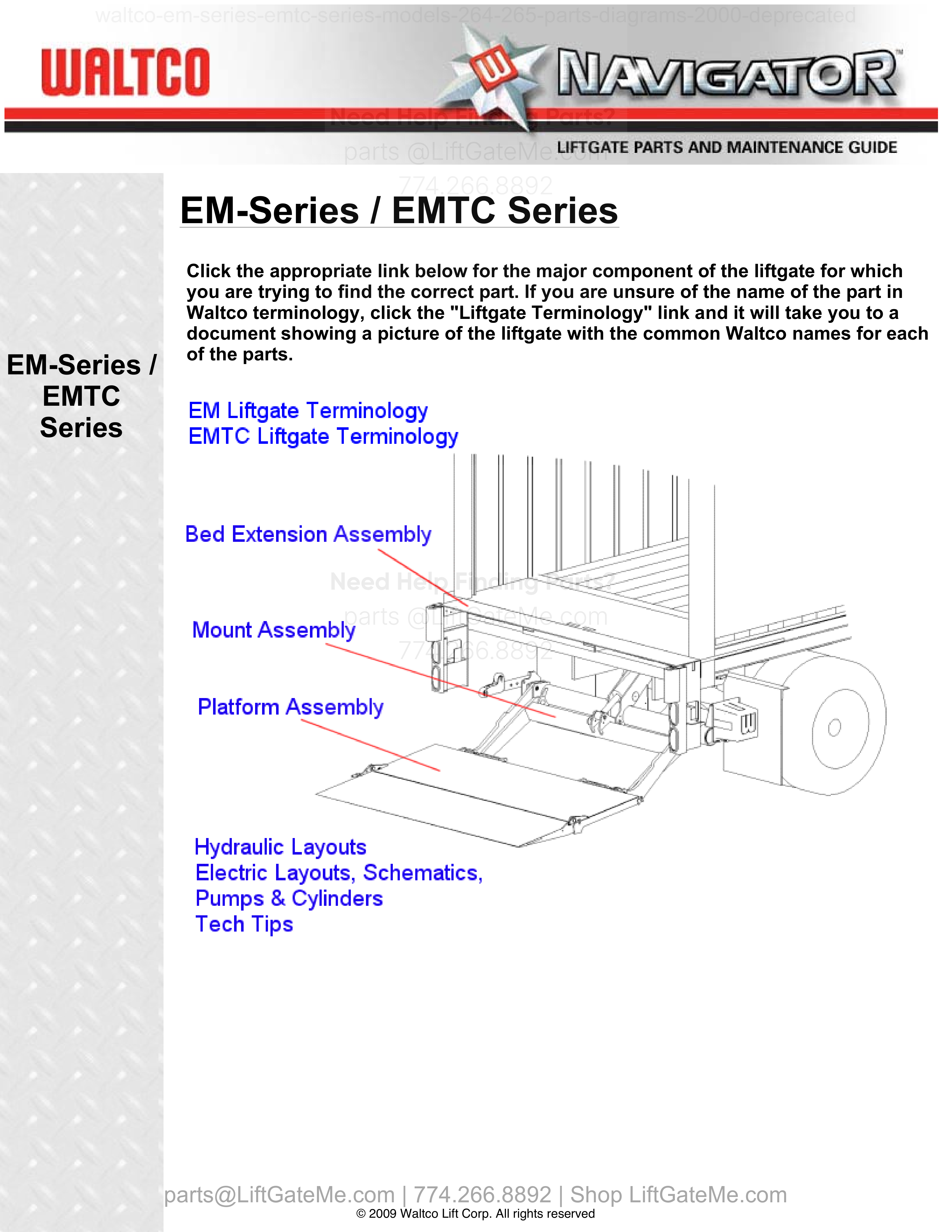

    OEM manual cover page

    OEM Manual Reference

    Waltco EM-Series / EMTC-Series Models 264/265 Liftgate Parts Manual (Pre-2000)

    Approx. model coverage: pre-2000

    Source file: waltco__tuck-under__em-series-emtc-series-models-264-265__parts-manual__2000-depricated__pm-waltco-em-series-nav-parts-manual-en-us-110603-original-85586__18b7bd18.pdf

    Open original PDF
    i
    Page 1 — Full Manual Manual page 1
    Page 2 — Full Manual Manual page 2
    Page 3 — Full Manual Manual page 3
    Page 4 — Full Manual Manual page 4
    Page 5 — Full Manual Manual page 5
    Page 6 — Full Manual Manual page 6
    Page 7 — Full Manual Manual page 7
    Page 8 — Full Manual Manual page 8

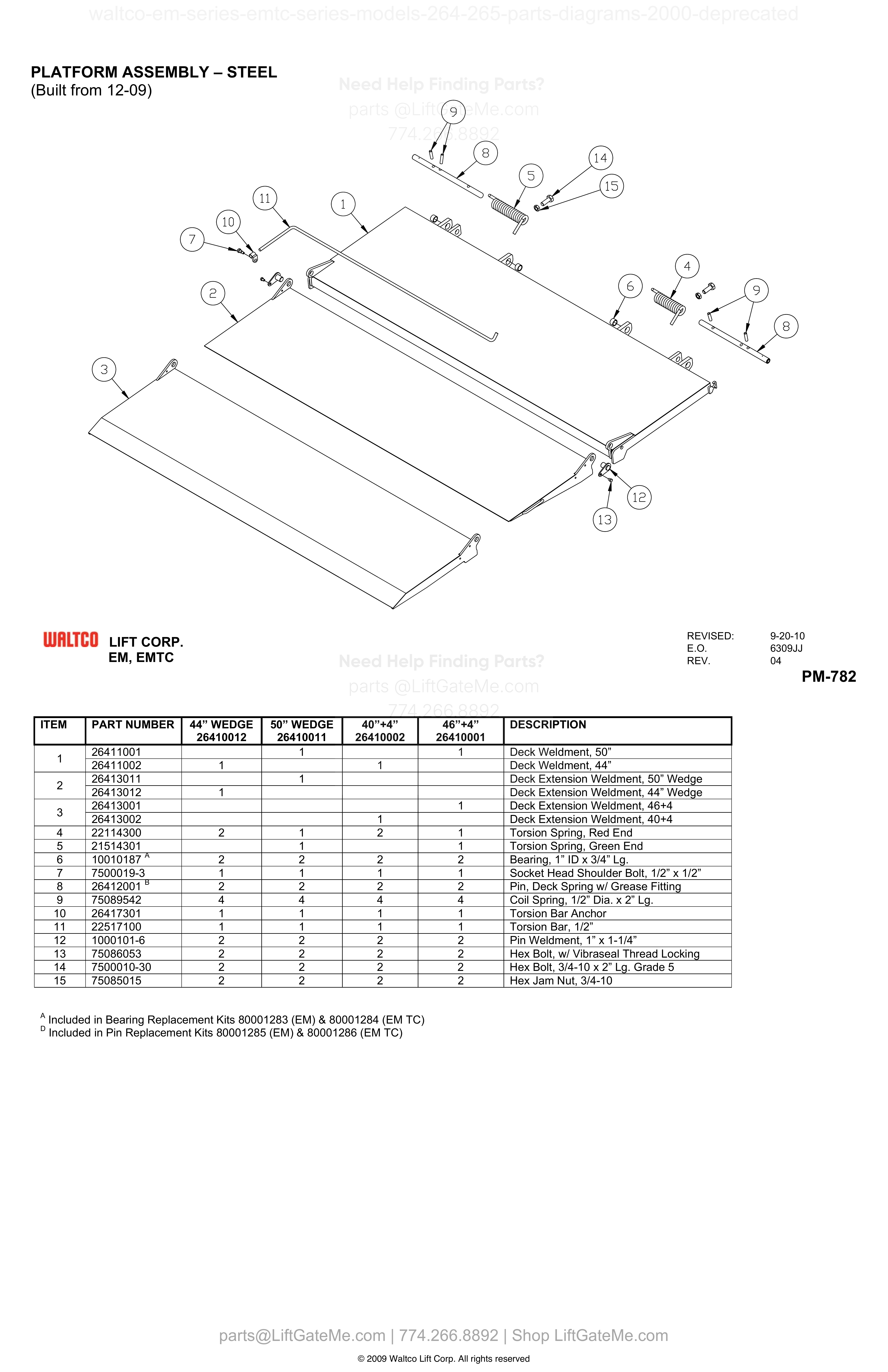

    PLATFORM ASSEMBLY – STEEL

    PLATFORM ASSEMBLY – STEEL diagram
    Item Qty Part Number Description Actions
    1 1 26411001 Deck Weldment, 50”
    View Item
    1 1 26411002 Deck Weldment, 44”
    View Item
    2 1 26413011 Deck Extension Weldment, 50” Wedge
    View Item
    2 1 26413012 Deck Extension Weldment, 44” Wedge
    View Item
    3 1 26413001 Deck Extension Weldment, 46+4
    View Item
    3 1 26413002 Deck Extension Weldment, 40+4
    View Item
    4 2 22114300 Torsion Spring, Red End
    View Item
    5 1 21514301 A Torsion Spring, Green End
    View Item
    6 2 10010187 A Bearing, 1” ID x 3/4” Lg.
    View Item
    7 1 7500019-3 Socket Head Shoulder Bolt, 1/2” x 1/2”
    View Item
    8 2 26412001 B Pin, Deck Spring w/ Grease Fitting
    View Item
    9 4 75089542 Coil Spring, 1/2” Dia. x 2” Lg.
    View Item
    10 1 26417301 Torsion Bar Anchor
    View Item
    11 1 22517100 Torsion Bar, 1/2”
    View Item
    12 2 1000101-6 Pin Weldment, 1” x 1-1/4”
    View Item
    13 2 75086053 Hex Bolt, w/ Vibraseal Thread Locking
    View Item
    14 2 7500010-30 Hex Bolt, 3/4-10 x 2” Lg. Grade 5
    View Item
    15 2 75085015 Hex Jam Nut, 3/4-10
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

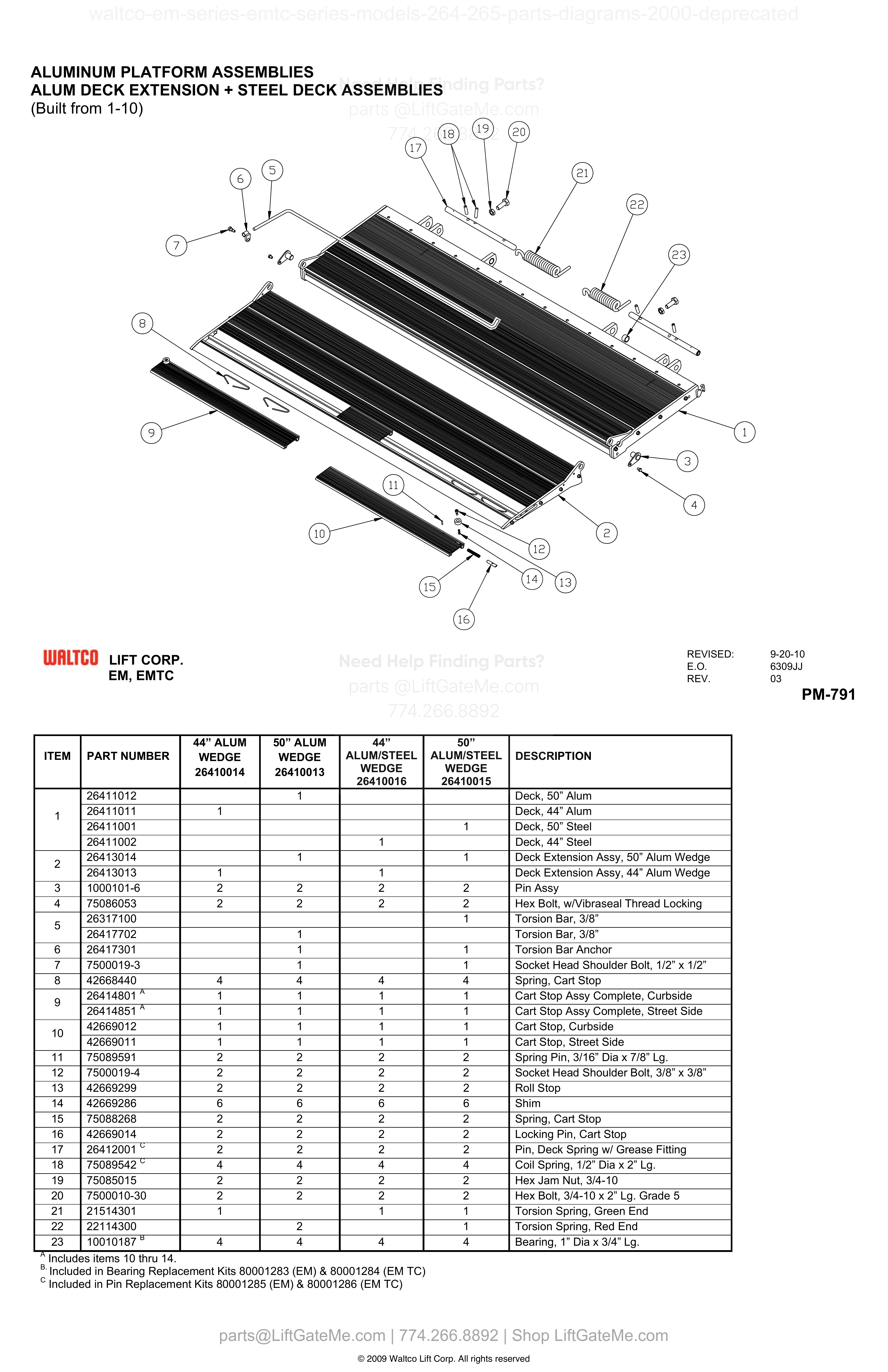

    ALUMINUM PLATFORM ASSEMBLIES / ALUM DECK EXTENSION + STEEL DECK ASSEMBLIES

    ALUMINUM PLATFORM ASSEMBLIES / ALUM DECK EXTENSION + STEEL DECK ASSEMBLIES diagram
    Item Qty Part Number Description Actions
    1 1 26411012 Deck, 50” Alum
    View Item
    1 1 26411011 Deck, 44” Alum
    View Item
    1 1 26411001 Deck, 50” Steel
    View Item
    1 1 26411002 Deck, 44” Steel
    View Item
    2 1 26413014 Deck Extension Assy, 50” Alum Wedge
    View Item
    2 1 26413013 Deck Extension Assy, 44” Alum Wedge
    View Item
    3 2 1000101-6 Pin Assy
    View Item
    4 2 75086053 Hex Bolt, w/Vibraseal Thread Locking
    View Item
    5 1 26317100 Torsion Bar, 3/8”
    View Item
    5 1 26417702 Torsion Bar, 3/8”
    View Item
    6 1 26417301 Torsion Bar Anchor
    View Item
    7 1 7500019-3 Socket Head Shoulder Bolt, 1/2” x 1/2”
    View Item
    8 4 42668440 Spring, Cart Stop
    View Item
    9 1 26414801 A Cart Stop Assy Complete, Curbside
    View Item
    9 1 26414851 A Cart Stop Assy Complete, Street Side
    View Item
    10 1 42669012 Cart Stop, Curbside
    View Item
    10 1 42669011 Cart Stop, Street Side
    View Item
    11 2 75089591 Spring Pin, 3/16” Dia x 7/8” Lg.
    View Item
    12 2 7500019-4 Socket Head Shoulder Bolt, 3/8” x 3/8”
    View Item
    13 2 42669299 Roll Stop
    View Item
    14 6 42669286 Shim
    View Item
    15 2 75088268 Spring, Cart Stop
    View Item
    16 2 42669014 Locking Pin, Cart Stop
    View Item
    17 2 26412001 C Pin, Deck Spring w/ Grease Fitting
    View Item
    18 4 75089542 C Coil Spring, 1/2” Dia x 2” Lg.
    View Item
    19 2 75085015 Hex Jam Nut, 3/4-10
    View Item
    20 2 7500010-30 Hex Bolt, 3/4-10 x 2” Lg. Grade 5
    View Item
    21 1 21514301 Torsion Spring, Green End
    View Item
    22 2 22114300 B Torsion Spring, Red End
    View Item
    23 4 10010187 B Bearing, 1” Dia x 3/4” Lg.
    View Item

    i
    Page 11 — Full Manual Manual page 11

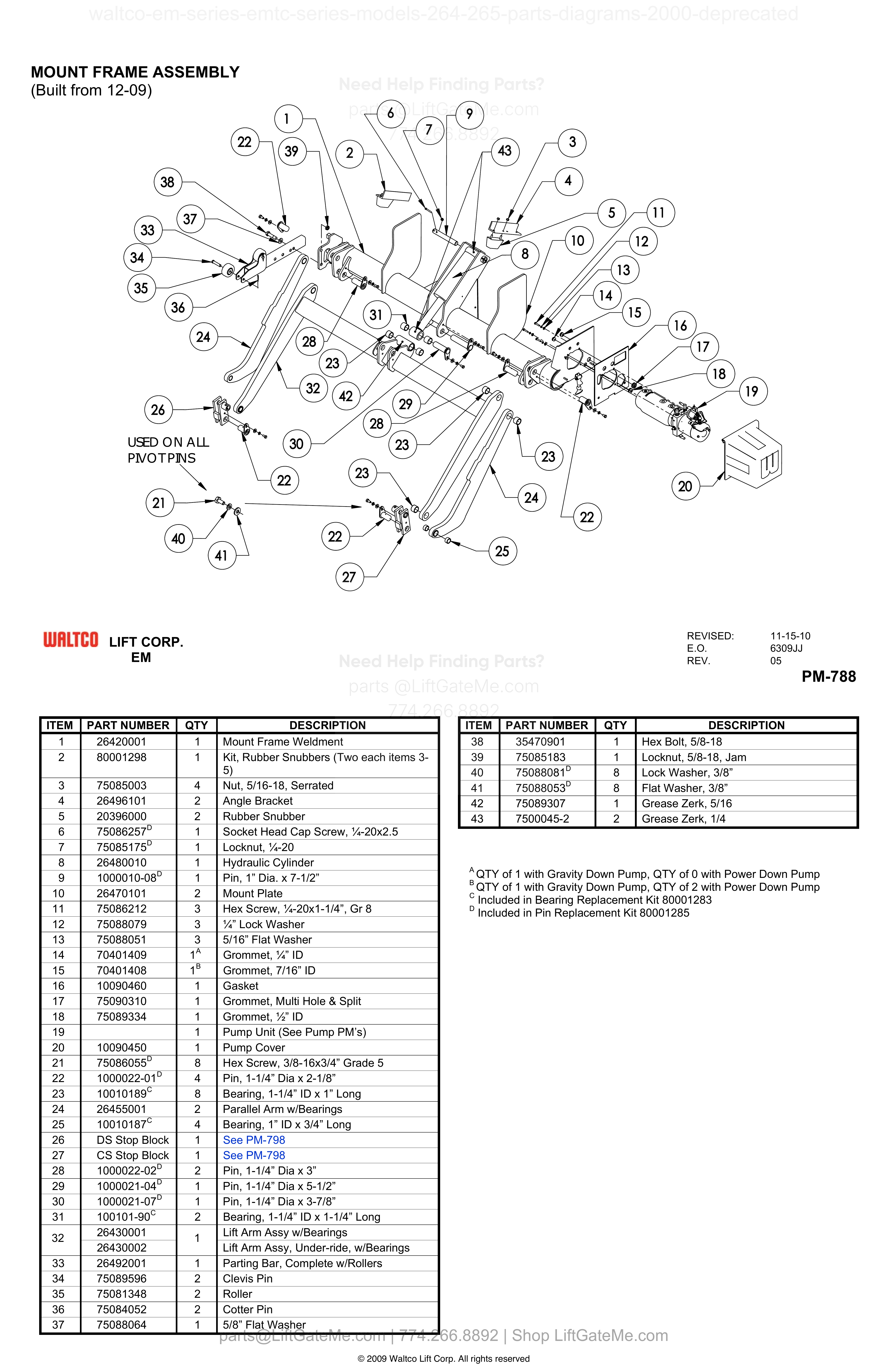

    MOUNT FRAME ASSEMBLY

    MOUNT FRAME ASSEMBLY diagram
    Item Qty Part Number Description Actions
    1 1 26420001 Mount Frame Weldment
    View Item
    2 1 80001298 Kit, Rubber Snubbers (Two each items 3-5)
    View Item
    3 4 75085003 Nut, 5/16-18, Serrated
    View Item
    4 2 26496101 Angle Bracket
    View Item
    5 2 20396000 Rubber Snubber
    View Item
    6 1 75086257 D Socket Head Cap Screw, ¼-20x2.5
    View Item
    7 1 75085175 D Locknut, ¼-20
    View Item
    8 1 26480010 Hydraulic Cylinder
    View Item
    9 1 1000010-08 D Pin, 1” Dia. x 7-1/2”
    View Item
    10 2 26470101 Mount Plate
    View Item
    11 3 75086212 Hex Screw, ¼-20x1-1/4”, Gr 8
    View Item
    12 3 75088079 ¼” Lock Washer
    View Item
    13 3 75088051 5/16” Flat Washer
    View Item
    14 1^A 70401409 Grommet, ¼” ID
    View Item
    15 1^B 70401408 Grommet, 7/16” ID
    View Item
    16 1 10090460 Gasket
    View Item
    17 1 75090310 Grommet, Multi Hole & Split
    View Item
    18 1 75089334 Grommet, ½” ID
    View Item
    19 1 Pump Unit (See Pump PM’s)
    20 1 10090450 Pump Cover
    View Item
    21 8 75086055 D Hex Screw, 3/8-16x3/4” Grade 5
    View Item
    22 4 1000022-01 D Pin, 1-1/4” Dia x 2-1/8”
    View Item
    23 8 10010189 C Bearing, 1-1/4” ID x 1” Long
    View Item
    24 2 26455001 Parallel Arm w/Bearings
    View Item
    25 4 10010187 C Bearing, 1” ID x 3/4” Long
    View Item
    26 1 DS Stop Block See PM-798
    27 1 CS Stop Block See PM-798
    28 2 1000022-02 D Pin, 1-1/4” Dia x 3”
    View Item
    29 1 1000021-04 D Pin, 1-1/4” Dia x 5-1/2”
    View Item
    30 1 1000021-07 D Pin, 1-1/4” Dia x 3-7/8”
    View Item
    31 2 100101-90 C Bearing, 1-1/4” ID x 1-1/4” Long
    View Item
    32 1 26430001 Lift Arm Assy w/Bearings
    View Item
    32 26430002 Lift Arm Assy, Under-ride, w/Bearings
    View Item
    33 1 26492001 Parting Bar, Complete w/Rollers
    View Item
    34 2 75089596 Clevis Pin
    View Item
    35 2 75081348 Roller
    View Item
    36 2 75084052 Cotter Pin
    View Item
    37 1 75088064 5/8” Flat Washer
    View Item
    38 1 35470901 Hex Bolt, 5/8-18
    View Item
    39 1 75085183 Locknut, 5/8-18, Jam
    View Item
    40 8 75088081 D Lock Washer, 3/8”
    View Item
    41 8 75088053 D Flat Washer, 3/8”
    View Item
    42 1 75089307 Grease Zerk, 5/16
    View Item
    43 2 7500045-2 Grease Zerk, 1/4
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

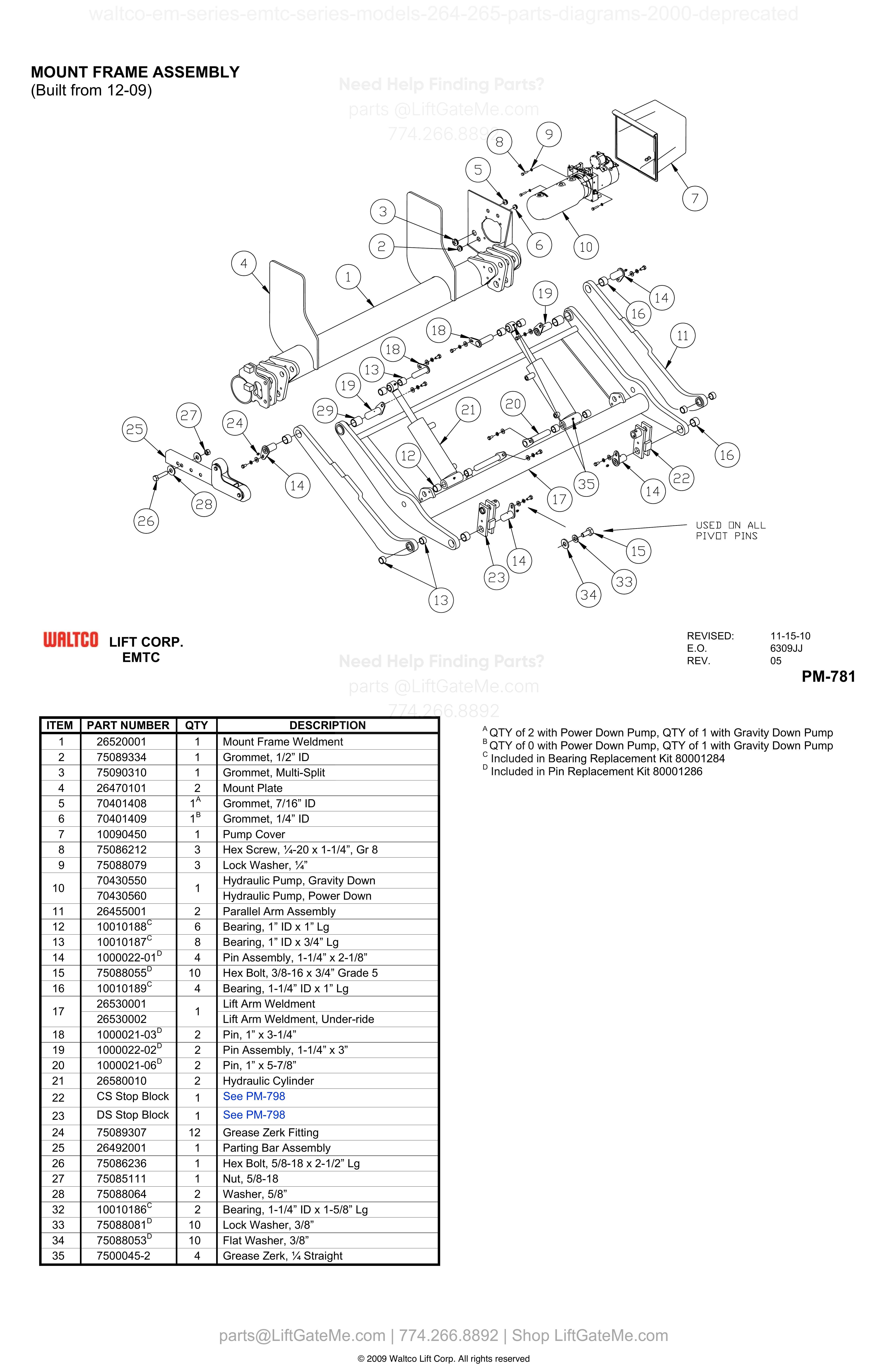

    MOUNT FRAME ASSEMBLY (Built from 12-09)

    MOUNT FRAME ASSEMBLY (Built from 12-09) diagram
    Item Qty Part Number Description Actions
    1 1 26520001 Mount Frame Weldment
    View Item
    2 1 75089334 Grommet, 1/2” ID
    View Item
    3 1 75090310 Grommet, Multi-Split
    View Item
    4 2 26470101 Mount Plate
    View Item
    5 1^A 70401408 Grommet, 7/16” ID
    View Item
    6 1^B 70401409 Grommet, 1/4” ID
    View Item
    7 1 10090450 Pump Cover
    View Item
    8 3 75086212 Hex Screw, ¼-20 x 1-1/4”, Gr 8
    View Item
    9 3 75088079 Lock Washer, ¼”
    View Item
    10 1 70430550 Hydraulic Pump, Gravity Down
    View Item
    10 1 70430560 Hydraulic Pump, Power Down
    View Item
    11 2 26455001 Parallel Arm Assembly
    View Item
    12 6 10010188 C Bearing, 1” ID x 1” Lg
    View Item
    13 8 10010187 C Bearing, 1” ID x 3/4” Lg
    View Item
    14 4 1000022-01 D Pin Assembly, 1-1/4” x 2-1/8”
    View Item
    15 10 75088055 D Hex Bolt, 3/8-16 x 3/4” Grade 5
    View Item
    16 4 10010189 C Bearing, 1-1/4” ID x 1” Lg
    View Item
    17 1 26530001 Lift Arm Weldment
    View Item
    17 1 26530002 Lift Arm Weldment, Under-ride
    View Item
    18 2 1000021-03 D Pin, 1” x 3-1/4”
    View Item
    19 2 1000022-02 D Pin Assembly, 1-1/4” x 3”
    View Item
    20 2 1000021-06 D Pin, 1” x 5-7/8”
    View Item
    21 2 26580010 Hydraulic Cylinder
    View Item
    22 1 CS Stop Block See PM-798
    23 1 DS Stop Block See PM-798
    24 12 75089307 Grease Zerk Fitting
    View Item
    25 1 26492001 Parting Bar Assembly
    View Item
    26 1 75086236 Hex Bolt, 5/8-18 x 2-1/2” Lg
    View Item
    27 1 75085111 Nut, 5/8-18
    View Item
    28 2 75088064 Washer, 5/8”
    View Item
    32 2 10010186 C Bearing, 1-1/4” ID x 1-5/8” Lg
    View Item
    33 10 75088081 D Lock Washer, 3/8”
    View Item
    34 10 75088053 D Flat Washer, 3/8”
    View Item
    35 4 7500045-2 Grease Zerk, ¼ Straight
    View Item

    i
    Page 14 — Full Manual Manual page 14
    Page 15 — Full Manual Manual page 15

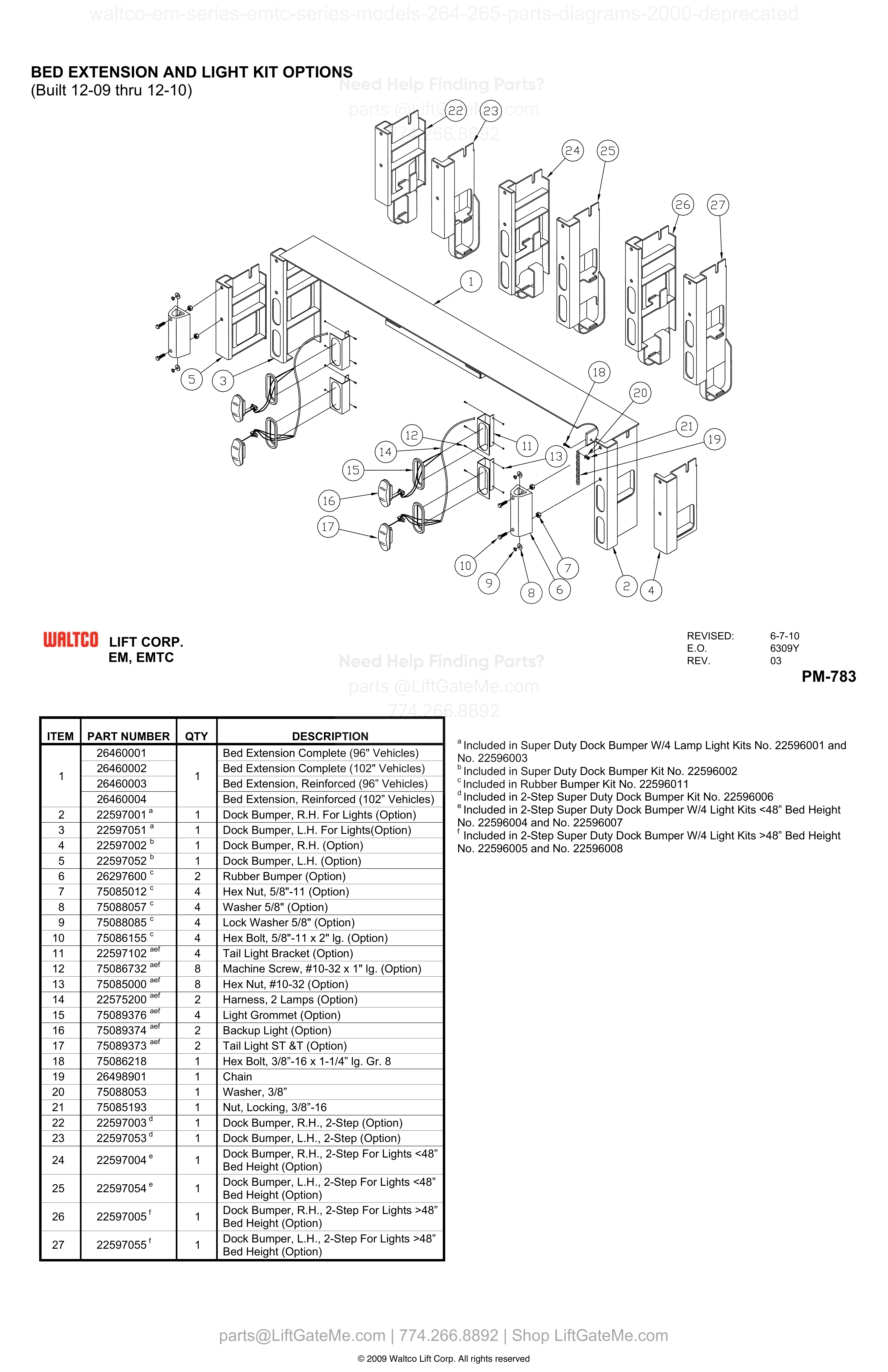

    BED EXTENSION AND LIGHT KIT OPTIONS

    BED EXTENSION AND LIGHT KIT OPTIONS diagram
    Item Qty Part Number Description Actions
    1 1 26460001
    View Item
    1 1 26460002
    View Item
    1 1 26460003
    View Item
    1 1 26460004
    View Item
    2 1 22597001 A Dock Bumper, R.H. For Lights (Option)
    View Item
    3 1 22597051 A Dock Bumper, L.H. For Lights(Option)
    View Item
    4 1 22597002 B Dock Bumper, R.H. (Option)
    View Item
    5 1 22597052 B Dock Bumper, L.H. (Option)
    View Item
    6 2 26297600 C Rubber Bumper (Option)
    View Item
    7 4 75085012 C Hex Nut, 5/8"-11 (Option)
    View Item
    8 4 75088057 C Washer 5/8" (Option)
    View Item
    9 4 75088085 C Lock Washer 5/8" (Option)
    View Item
    10 4 75086155^A,E,F Hex Bolt, 5/8"-11 x 2" lg. (Option)
    View Item
    11 4 22597102^A,E,F Tail Light Bracket (Option)
    View Item
    12 8 75086732^A,E,F Machine Screw, #10-32 x 1" lg. (Option)
    View Item
    13 8 75085000^A,E,F Hex Nut, #10-32 (Option)
    View Item
    14 2 22575200^A,E,F Harness, 2 Lamps (Option)
    View Item
    15 4 75089376^A,E,F Light Grommet (Option)
    View Item
    16 2 75089374^A,E,F Backup Light (Option)
    View Item
    17 2 75089373^A,E,F Tail Light ST &T (Option)
    View Item
    18 1 75086218 Hex Bolt, 3/8”-16 x 1-1/4” lg. Gr. 8
    View Item
    19 1 26498901 Chain
    View Item
    20 1 75088053 Washer, 3/8”
    View Item
    21 1 75085193 Nut, Locking, 3/8”-16
    View Item
    22 1 22597003 D Dock Bumper, R.H., 2-Step (Option)
    View Item
    23 1 22597053 D Dock Bumper, L.H., 2-Step (Option)
    View Item
    24 1 22597004 E Dock Bumper, R.H., 2-Step For Lights <48” Bed Height (Option)
    View Item
    25 1 22597054 E Dock Bumper, L.H., 2-Step For Lights <48” Bed Height (Option)
    View Item
    26 1 22597005 F Dock Bumper, R.H., 2-Step For Lights >48” Bed Height (Option)
    View Item
    27 1 22597055 F Dock Bumper, L.H., 2-Step For Lights >48” Bed Height (Option)
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

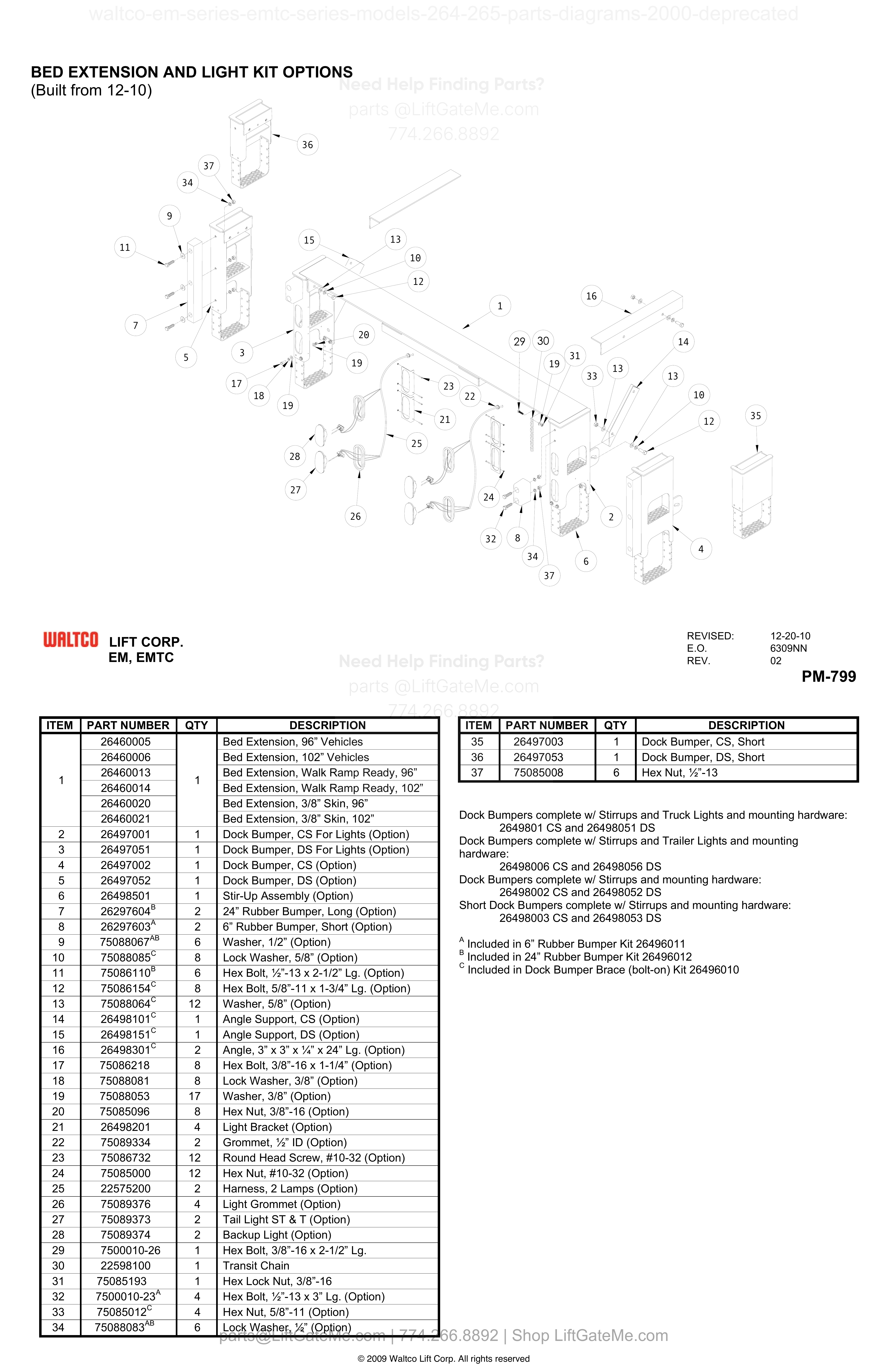

    BED EXTENSION AND LIGHT KIT OPTIONS (Built from 12-10)

    BED EXTENSION AND LIGHT KIT OPTIONS (Built from 12-10) diagram
    Item Qty Part Number Description Actions
    1 1 26460005 Bed Extension, 96” Vehicles
    View Item
    1 1 26460006 Bed Extension, 102” Vehicles
    View Item
    1 1 26460013 Bed Extension, Walk Ramp Ready, 96”
    View Item
    1 1 26460014 Bed Extension, Walk Ramp Ready, 102”
    View Item
    1 1 26460020 Bed Extension, 3/8” Skin, 96”
    View Item
    1 1 26460021 Bed Extension, 3/8” Skin, 102”
    View Item
    2 1 26497001 Dock Bumper, CS For Lights (Option)
    View Item
    3 1 26497051 Dock Bumper, DS For Lights (Option)
    View Item
    4 1 26497002 Dock Bumper, CS (Option)
    View Item
    5 1 26497052 Dock Bumper, DS (Option)
    View Item
    6 1 26498501 Stir-Up Assembly (Option)
    View Item
    7 2 26297604 B 24” Rubber Bumper, Long (Option)
    View Item
    8 2 26297603 A 6” Rubber Bumper, Short (Option)
    View Item
    9 6 75088067 A,B Washer, 1/2” (Option)
    View Item
    10 8 75088085 C Lock Washer, 5/8” (Option)
    View Item
    11 6 75086110 B Hex Bolt, ½”-13 x 2-1/2” Lg. (Option)
    View Item
    12 8 75086154 C Hex Bolt, 5/8”-11 x 1-3/4” Lg. (Option)
    View Item
    13 12 75088064 C Washer, 5/8” (Option)
    View Item
    14 1 26498101 C Angle Support, CS (Option)
    View Item
    15 1 26498151 C Angle Support, DS (Option)
    View Item
    16 2 26498301 C Angle, 3” x 3” x ¼” x 24” Lg. (Option)
    View Item
    17 8 75086218 Hex Bolt, 3/8”-16 x 1-1/4” (Option)
    View Item
    18 8 75088081 Lock Washer, 3/8” (Option)
    View Item
    19 17 75088053 Washer, 3/8” (Option)
    View Item
    20 8 75085096 Hex Nut, 3/8”-16 (Option)
    View Item
    21 4 26498201 Light Bracket (Option)
    View Item
    22 2 75089334 Grommet, ½” ID (Option)
    View Item
    23 12 75086732 Round Head Screw, #10-32 (Option)
    View Item
    24 12 75085000 Hex Nut, #10-32 (Option)
    View Item
    25 2 22575200 Harness, 2 Lamps (Option)
    View Item
    26 4 75089376 Light Grommet (Option)
    View Item
    27 2 75089373 Tail Light ST & T (Option)
    View Item
    28 2 75089374 Backup Light (Option)
    View Item
    29 1 7500010-26 Hex Bolt, 3/8”-16 x 2-1/2” Lg.
    View Item
    30 1 22598100 Transit Chain
    View Item
    31 1 75085193 Hex Lock Nut, 3/8”-16
    View Item
    32 4 7500010-23 A Hex Bolt, ½”-13 x 3” Lg. (Option)
    View Item
    33 4 75085012 C Hex Nut, 5/8”-11 (Option)
    View Item
    34 6 75088083 A,B Lock Washer, ½” (Option)
    View Item
    35 1 26497003 Dock Bumper, CS, Short
    View Item
    36 1 26497053 Dock Bumper, DS, Short
    View Item
    37 6 75085008 Hex Nut, ½”-13
    View Item

    i
    Page 18 — Full Manual Manual page 18

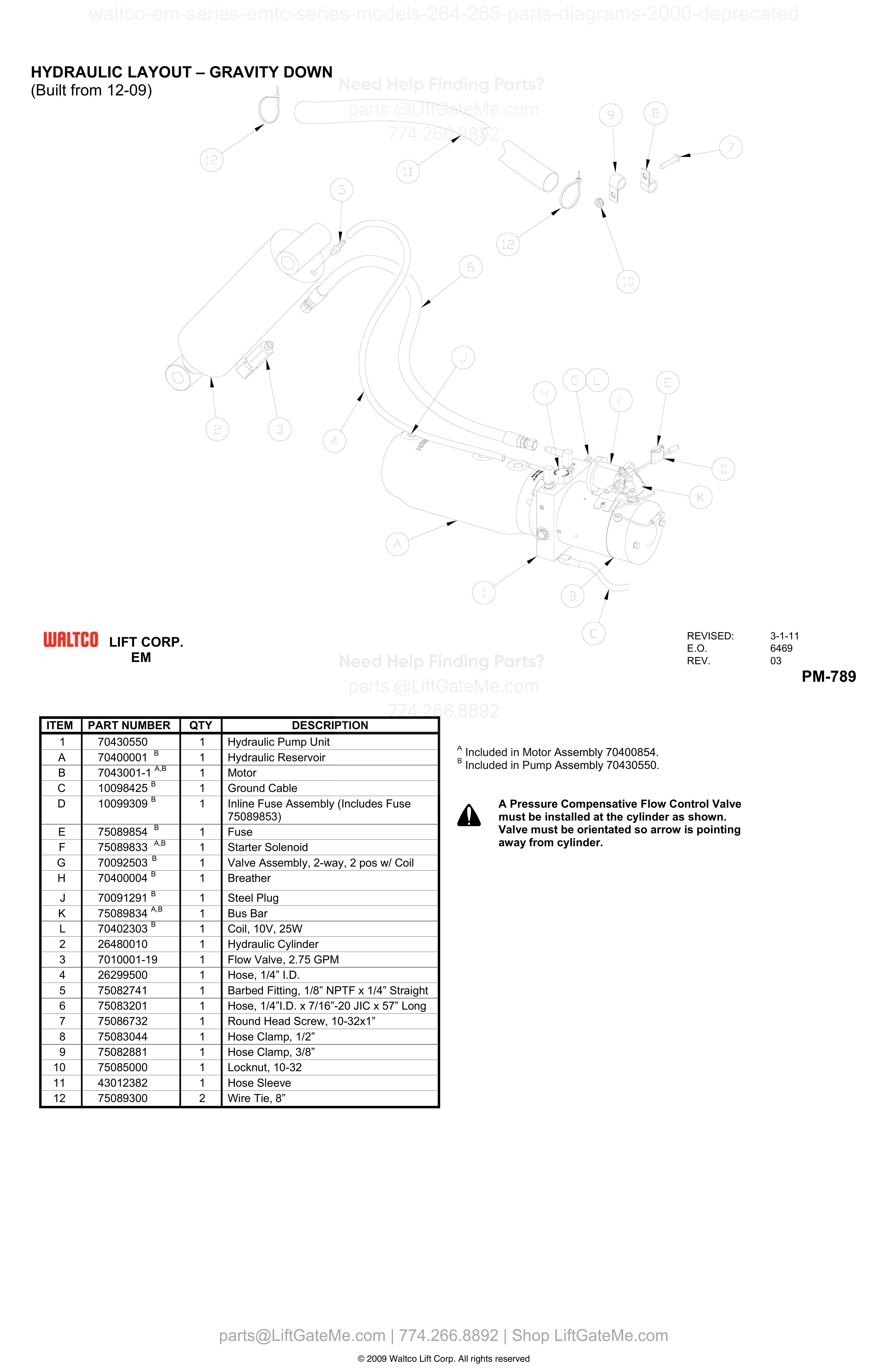

    HYDRAULIC LAYOUT – GRAVITY DOWN

    HYDRAULIC LAYOUT – GRAVITY DOWN diagram
    Item Qty Part Number Description Actions
    1 1 70430550 Hydraulic Pump Unit
    View Item
    A 1 70400001 B Hydraulic Reservoir
    View Item
    B 1 7043001-1 A,B Motor
    View Item
    C 1 10098425 B Ground Cable
    View Item
    D 1 10099309 B Inline Fuse Assembly (Includes Fuse 75089853)
    View Item
    E 1 75089854 B Fuse
    View Item
    F 1 75089833 A,B Starter Solenoid
    View Item
    G 1 70092503 B Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    H 1 70400004 B Breather
    View Item
    J 1 70091291 B Steel Plug
    View Item
    K 1 75089834 A,B Bus Bar
    View Item
    L 1 70402303 B Coil, 10V, 25W
    View Item
    2 1 26480010 Hydraulic Cylinder
    View Item
    3 1 7010001-19 Flow Valve, 2.75 GPM
    View Item
    4 1 26299500 Hose, 1/4” I.D.
    View Item
    5 1 75082741 Barbed Fitting, 1/8” NPTF x 1/4” Straight
    View Item
    6 1 75083201 Hose, 1/4”I.D. x 7/16”-20 JIC x 57” Long
    View Item
    7 1 75086732 Round Head Screw, 10-32x1”
    View Item
    8 1 75083044 Hose Clamp, 1/2”
    View Item
    9 1 75082881 Hose Clamp, 3/8”
    View Item
    10 1 75085000 Locknut, 10-32
    View Item
    11 1 43012382 Hose Sleeve
    View Item
    12 2 75089300 Wire Tie, 8”
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

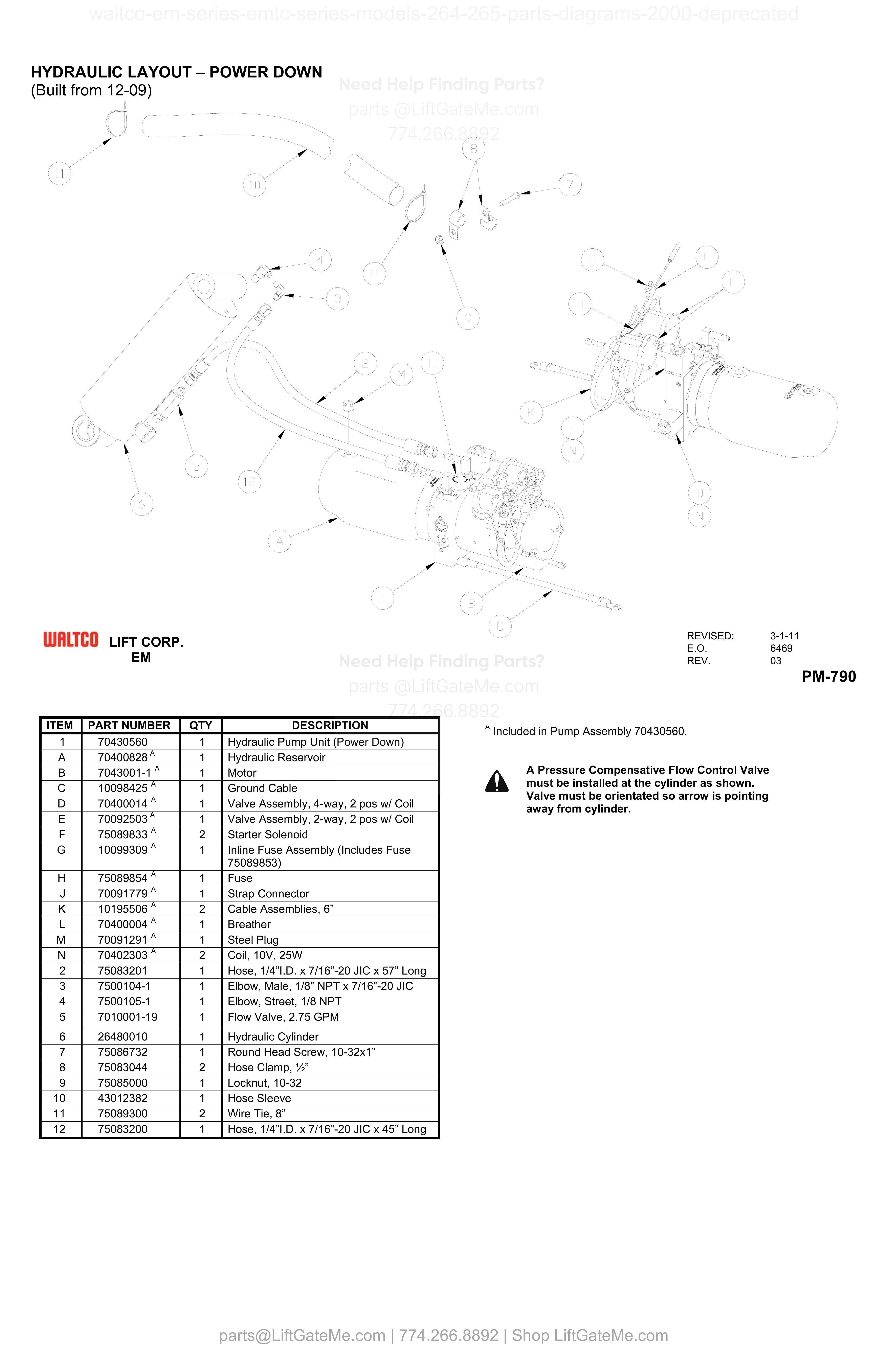

    HYDRAULIC LAYOUT – POWER DOWN

    HYDRAULIC LAYOUT – POWER DOWN diagram
    Item Qty Part Number Description Actions
    1 1 70430560 Hydraulic Pump Unit (Power Down)
    View Item
    A 1 70400828 A Hydraulic Reservoir
    View Item
    B 1 7043001-1 A Motor
    View Item
    C 1 10098425 A Ground Cable
    View Item
    D 1 70400014 A Valve Assembly, 4-way, 2 pos w/ Coil
    View Item
    E 1 70092503 A Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    F 2 75089833 A Starter Solenoid
    View Item
    G 1 10099309 A Inline Fuse Assembly (Includes Fuse 75089853)
    View Item
    H 1 75089854 A Fuse
    View Item
    J 1 70091779 A Strap Connector
    View Item
    K 2 10195506 A Cable Assemblies, 6”
    View Item
    L 1 70400004 A Breather
    View Item
    M 1 70091291 A Steel Plug
    View Item
    N 2 70402303 A Coil, 10V, 25W
    View Item
    2 1 75083201 Hose, 1/4”I.D. x 7/16”-20 JIC x 57” Long
    View Item
    3 1 7500104-1 Elbow, Male, 1/8” NPT x 7/16”-20 JIC
    View Item
    4 1 7500105-1 Elbow, Street, 1/8 NPT
    View Item
    5 1 7010001-19 Flow Valve, 2.75 GPM
    View Item
    6 1 26480010 Hydraulic Cylinder
    View Item
    7 1 75086732 Round Head Screw, 10-32x1”
    View Item
    8 2 75083044 Hose Clamp, ½”
    View Item
    9 1 75085000 Locknut, 10-32
    View Item
    10 1 43012382 Hose Sleeve
    View Item
    11 2 75089300 Wire Tie, 8”
    View Item
    12 1 75083200 Hose, 1/4”I.D. x 7/16”-20 JIC x 45” Long
    View Item

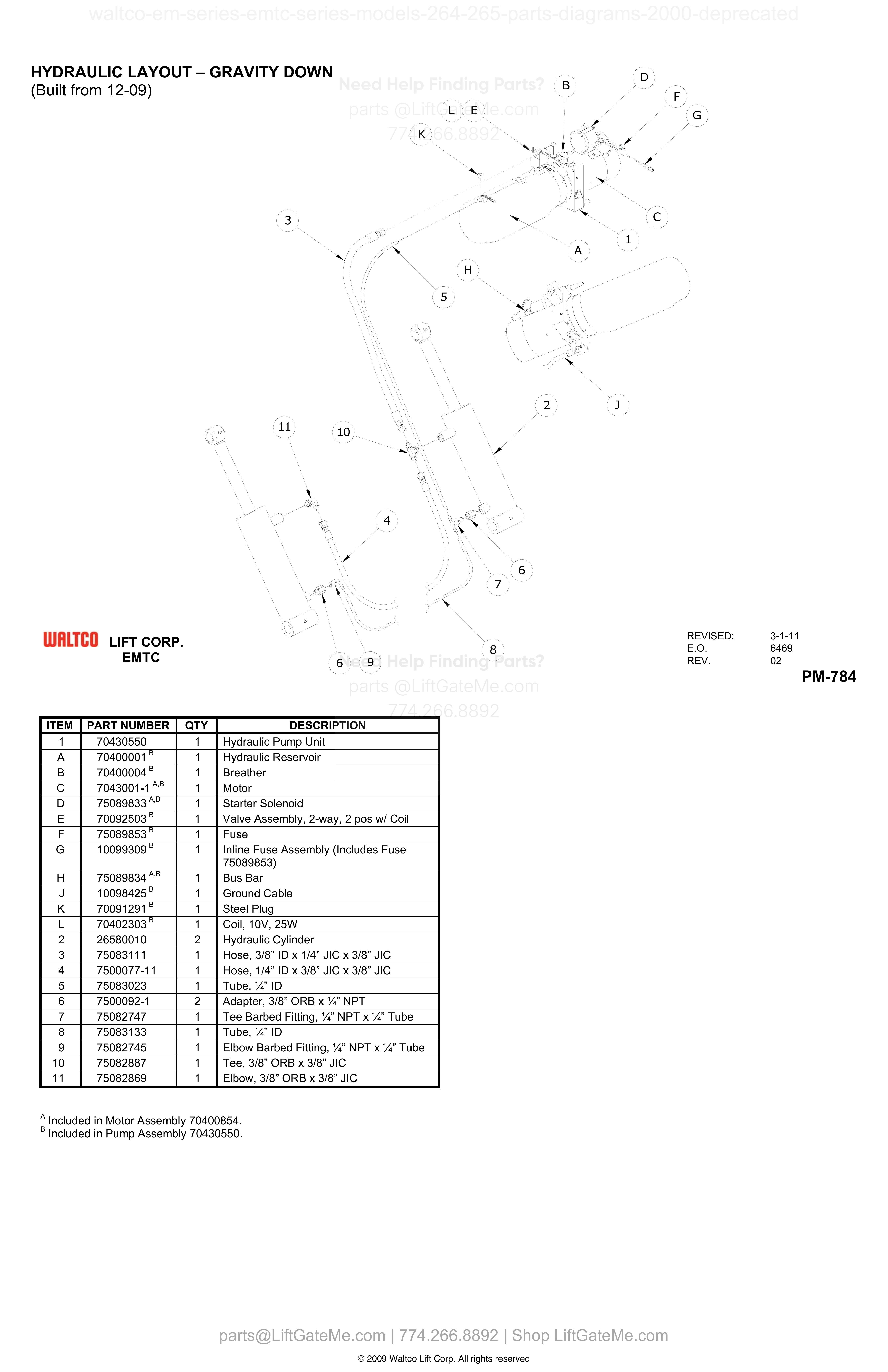

    HYDRAULIC LAYOUT – GRAVITY DOWN

    HYDRAULIC LAYOUT – GRAVITY DOWN diagram
    Item Qty Part Number Description Actions
    1 1 70430550 Hydraulic Pump Unit
    View Item
    A 1 70400001 B Hydraulic Reservoir
    View Item
    B 1 70400004 B Breather
    View Item
    C 1 7043001-1 A,B Motor
    View Item
    D 1 75089833 A,B Starter Solenoid
    View Item
    E 1 70092503 B Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    F 1 75089853 B Fuse
    View Item
    G 1 10099309 B Inline Fuse Assembly (Includes Fuse 75089853)
    View Item
    H 1 75089834 A,B Bus Bar
    View Item
    J 1 10098425 B Ground Cable
    View Item
    K 1 70091291 B Steel Plug
    View Item
    L 1 70402303 B Coil, 10V, 25W
    View Item
    2 2 26580010 Hydraulic Cylinder
    View Item
    3 1 75083111 Hose, 3/8” ID x 1/4” JIC x 3/8” JIC
    View Item
    4 1 7500077-11 Hose, 1/4” ID x 3/8” JIC x 3/8” JIC
    View Item
    5 1 75083023 Tube, ¼” ID
    View Item
    6 2 7500092-1 Adapter, 3/8” ORB x ¼” NPT
    View Item
    7 1 75082747 Tee Barbed Fitting, ¼” NPT x ¼” Tube
    View Item
    8 1 75083133 Tube, ¼” ID
    View Item
    9 1 75082745 Elbow Barbed Fitting, ¼” NPT x ¼” Tube
    View Item
    10 1 75082887 Tee, 3/8” ORB x 3/8” JIC
    View Item
    11 1 75082869 Elbow, 3/8” ORB x 3/8” JIC
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

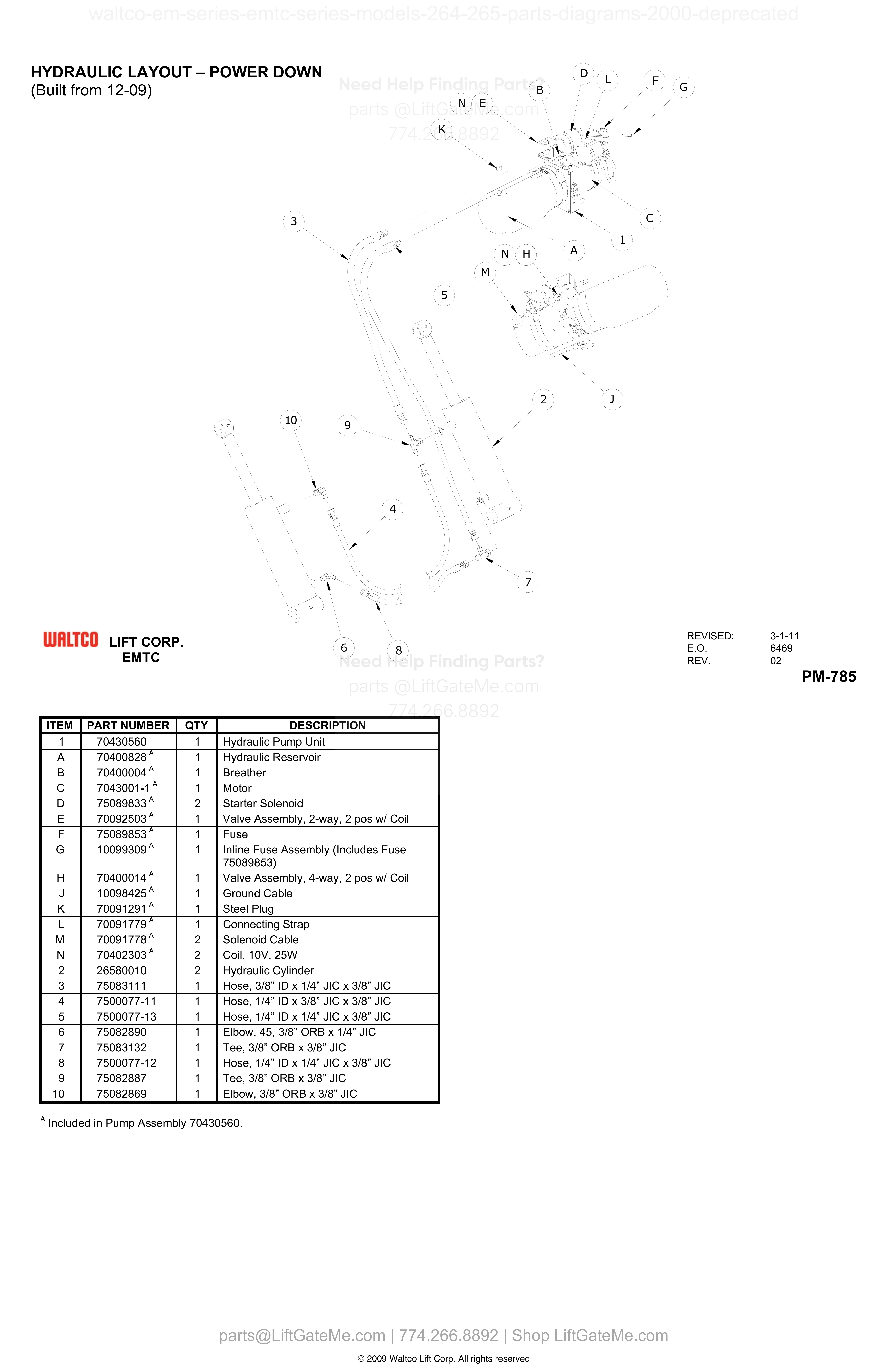

    HYDRAULIC LAYOUT – POWER DOWN

    HYDRAULIC LAYOUT – POWER DOWN diagram
    Item Qty Part Number Description Actions
    1 1 70430560 Hydraulic Pump Unit
    View Item
    A 1 70400828 A Hydraulic Reservoir
    View Item
    B 1 70400004 A Breather
    View Item
    C 1 7043001-1 A Motor
    View Item
    D 2 75089833 A Starter Solenoid
    View Item
    E 1 70092503 A Valve Assembly, 2-way, 2 pos w/ Coil
    View Item
    F 1 75089853 A Fuse
    View Item
    G 1 10099309 A Inline Fuse Assembly (Includes Fuse 75089853)
    View Item
    H 1 70400014 A Valve Assembly, 4-way, 2 pos w/ Coil
    View Item
    J 1 10098425 A Ground Cable
    View Item
    K 1 70091291 A Steel Plug
    View Item
    L 1 70091779 A Connecting Strap
    View Item
    M 2 70091778 A Solenoid Cable
    View Item
    N 2 70402303 A Coil, 10V, 25W
    View Item
    2 2 26580010 Hydraulic Cylinder
    View Item
    3 1 75083111 Hose, 3/8” ID x 1/4” JIC x 3/8” JIC
    View Item
    4 1 7500077-11 Hose, 1/4” ID x 3/8” JIC x 3/8” JIC
    View Item
    5 1 7500077-13 Hose, 1/4” ID x 1/4” JIC x 3/8” JIC
    View Item
    6 1 75082890 Elbow, 45, 3/8” ORB x 1/4” JIC
    View Item
    7 1 75083132 Tee, 3/8” ORB x 3/8” JIC
    View Item
    8 1 7500077-12 Hose, 1/4” ID x 1/4” JIC x 3/8” JIC
    View Item
    9 1 75082887 Tee, 3/8” ORB x 3/8” JIC
    View Item
    10 1 75082869 Elbow, 3/8” ORB x 3/8” JIC
    View Item

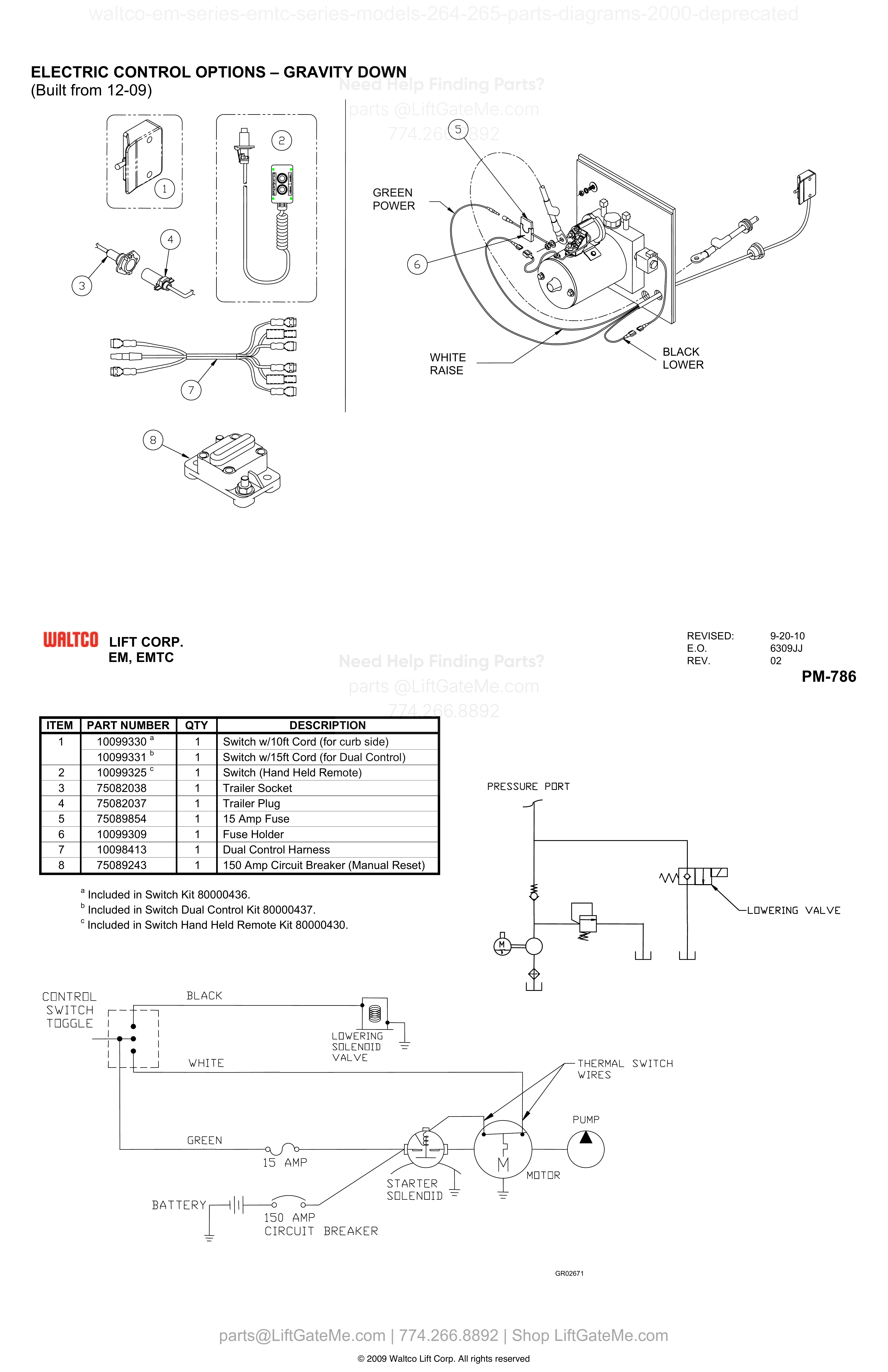

    ELECTRIC CONTROL OPTIONS – GRAVITY DOWN (Built from 12-09)

    ELECTRIC CONTROL OPTIONS – GRAVITY DOWN (Built from 12-09) diagram
    Item Qty Part Number Description Actions
    1 1 10099330 A Switch w/10ft Cord (for curb side)
    View Item
    1 1 10099331 B Switch w/15ft Cord (for Dual Control)
    View Item
    2 1 10099325 C Switch (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 1 75089854 15 Amp Fuse
    View Item
    6 1 10099309 Fuse Holder
    View Item
    7 1 10098413 Dual Control Harness
    View Item
    8 1 75089243 150 Amp Circuit Breaker (Manual Reset)
    View Item

    Reference Notice

    Manual links are provided for reference only. If you have any doubt, contact us — we’re happy to verify parts and help you purchase with confidence.

    Have your liftgate serial number ready for faster assistance. Where to find it

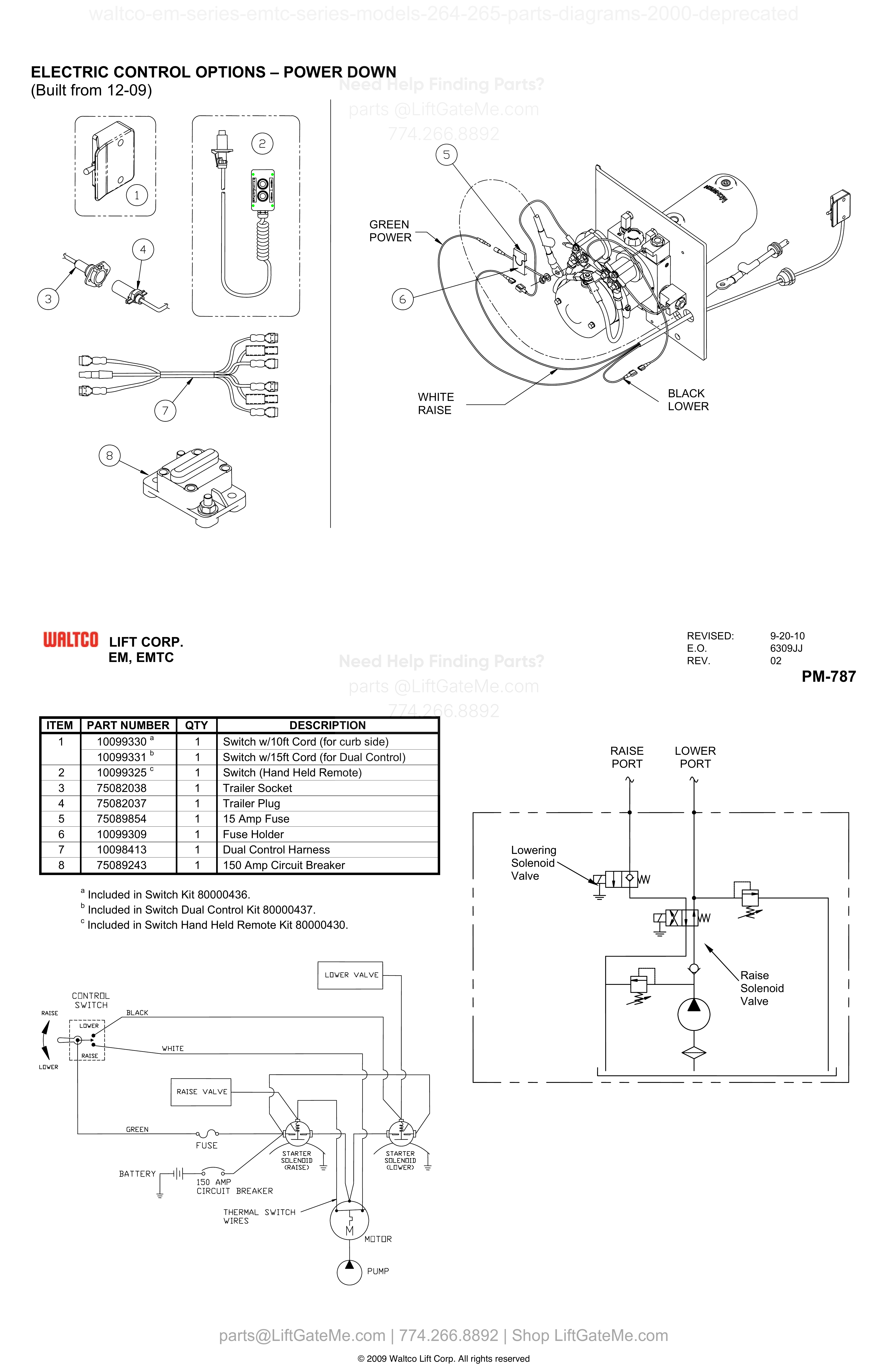

    ELECTRIC CONTROL OPTIONS – POWER DOWN

    ELECTRIC CONTROL OPTIONS – POWER DOWN diagram
    Item Qty Part Number Description Actions
    1 1 10099330 A Switch w/10ft Cord (for curb side)
    View Item
    1 1 10099331 B Switch w/15ft Cord (for Dual Control)
    View Item
    2 1 10099325 C Switch (Hand Held Remote)
    View Item
    3 1 75082038 Trailer Socket
    View Item
    4 1 75082037 Trailer Plug
    View Item
    5 1 75089854 15 Amp Fuse
    View Item
    6 1 10099309 Fuse Holder
    View Item
    7 1 10098413 Dual Control Harness
    View Item
    8 1 75089243 150 Amp Circuit Breaker
    View Item

    Need help confirming the correct part?

    Share model, serial, and item number.

    Fast technical support

    Use this after reviewing the diagram and table. We can verify compatibility before purchase.

    Send your details and we will help identify the right replacement part.

    Contact Support
